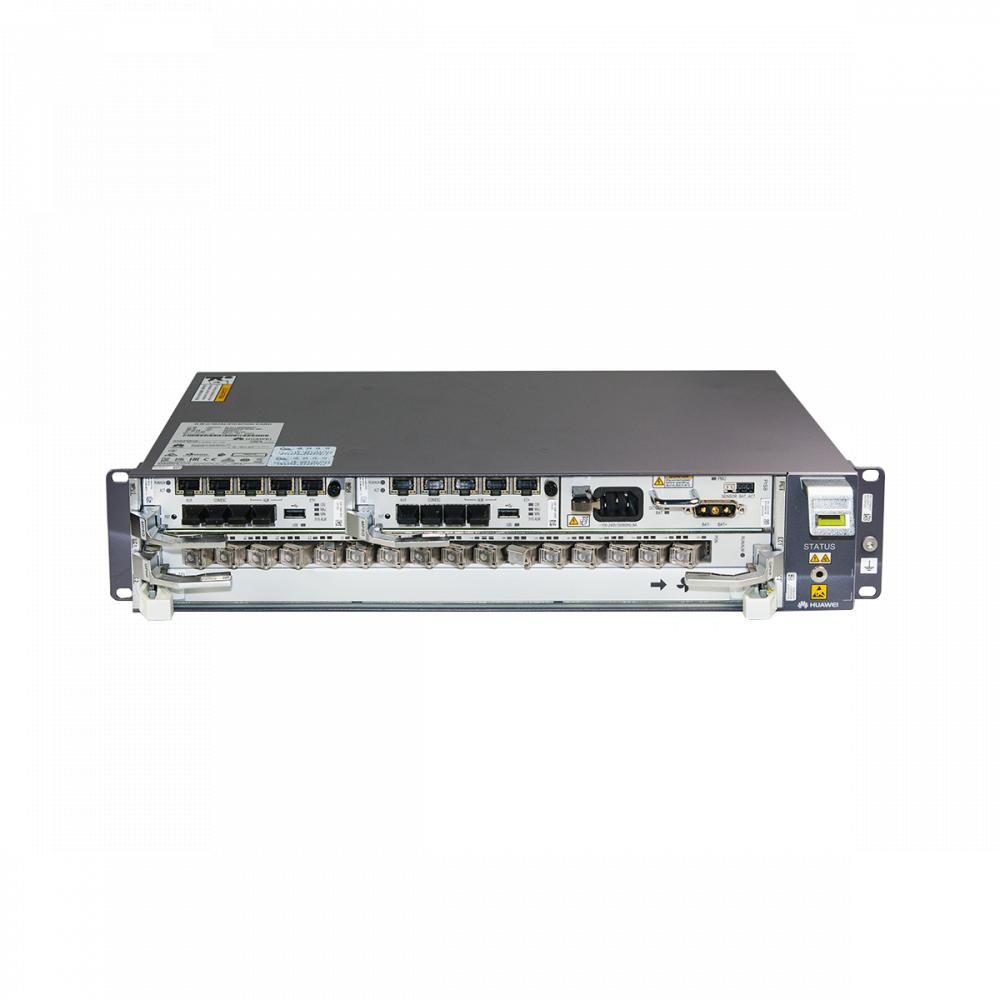

Huawei MA5800-X2 terminal OLT z płytą GPON H901GPHF (16 portów), płytami kontrolnymi 2x MPSG i zasilaniem AC (wkładki C+ w zestawie)

Producent: Huawei

Kod produktu: HUA-MA5800-X22SGA16P

Numer katalogowy: 9372

Gwarancja (miesiące):

Promocja

Najniższa cena z 30 dni przed obniżką: 10 999,00 zł netto

favoriteDodaj do listy życzeń

Opis

Oferowany produkt to zestaw składający się z kompletnego terminala OLT MA5800-X2 oraz 16 portowej płyty H901GPHF. W zestawie znajdziesz także wkładki PON!

MA5800-X2 to terminal OLT firmy Huawei kompatybilny z siecią GPON / XGPON. Obudowa jest przystosowana do standardu Rack 19", ma wysokość 2U i pomieści łącznie 2 płyty serwisowe. Nowa seria terminali OLT Huaweia wspiera 8 razy więcej adresów MAC i ARP niż popularne modele MA5683T. Maksymalna przepustowość na jeden slot serwisowy wynosi 80 Gb/s. Oferowany produkt jest kompatybilny z płytami GPON: H901GPHF, H902GPHF, H901GPSF, XGPON: H901XGHD, H901XGSF oraz XGSPON: H901TWED, H901XSHF, H902XSHD, H902TWHD.

W standardowym zestawie znajduje się:

1 płyta GPON H901GPHF;
16 wkładek klasy C+;
2 płyty kontrolne H901MPSG (2x GE, 2x GE/10GE);
1 płyta zasilająca H901PISB (wejście AC);
płyta wentylatora.

Pierwsze uruchomienie:

Ogólna specyfikacja:

MA5800-X2
Przepustowość przełączania (tryb load balancing)	480 Gb/s
Przepustowość na slot (tryb load balancing)	80 Gb/s
Adresy MAC	262143
Maks. ilość adresów IPv4 (tablica routingu)	65536
Maks. ilość adresów IPv6 (tablica routingu)	16384
Maks. ilość tablic ARP	Od softu R019: 32768
Maks. ilość portów GPON	32
Maks. ilość portów XG-PON	32
Maks. ilość portów XGS-PON	32
Maks. ilość portów GE/FE	96
Maks. ilość portów 10GE	16
Maks. ilość portów E1	64
Wymiary	442 x 268,7 x 88,1 mm (bez uszu rack)
Dopuszczalna temperatura pracy	Od -40 do 65 st.C
Dopuszczalna wilgotność powietrza	5%-95% RH
Napięcie zasilania	-48 V / -60 V DC
Funkcje Layer2	VLAN+MAC forwaring SVLAN+CVLAN forwarding PPPoE+ DHCP option82
Funkcje Layer3	Statyczny routing RIP/RIPng OSPF/OSPFv3 IS-IS BGP/BGP4+ ARP DHCP relay VRF
Multicast	IGMP v2 / v3 IGMP proxy / snooping MLD v1 / v2 MLD Proxy / Snooping VLAN-base IPTV multicast IPv4 PIM i PIM-SSM
QoS	Klasyfikacja ruchu Priorytetowanie trTCM-based traffic policing WRED Kształtowanie ruchu HQoS PQ / WRR / PQ+WRR ACL
MPLS i PWE3	MPLS LDP MPLS RSVP-TE MPLS OAM MPLS BGP IP VPN Tunnel protection switching TDM / ETH PWE3 PW protection switching
IPv6	IPv4 / IPv6 dual stack IPv6 L2 i L3 forwarding DHCPv6 relay
VXLAN	Virtual eXtensible LAN

Specyfikacja płyty kontrolnej H901MPSG:

H901MPSG
Przepustowość na slot (tryb load balancing)	40 Gb/s
Porty upstream / cascading	2x GE / 10GE SFP / SFP+ 2x GE SFP
Liczba adresów MAC	262143
Liczba ONT	4096
Użytkownicy multicast	4096
Statyczne programy	8192
Programy online	IPv4: 2000 IPv6: 2000
Porty serwisowe	32768
Tablica routingu IPv4	65536
Tablica routingu IPv6	16384
Tablica ARP	32768
Tablica ND	16384
Zegar synchronizacji ETH	Nie
1588ACR	Nie
Synchronizacja 1588v2	Nie
Port alarmowy (ALM)	Tak Wejście: 7 wartości Boolean Wyjście: 1 wartość Boolean
Wymiary	130,36 x 35,28 x 258,15 mm
Waga	0,70 kg
Statyczny pobór mocy	26 W
Maksymalny pobór mocy	41 W
Dopuszczalna temperatura pracy	Od -40 do 65 st. C
Maksymalny rozmiar ramki	2052 bajtów
Maksymalny rozmiar ramki Jumbo	9216 bajtów

Lista kompatybilnych płyt:

Kompatybilność
Płyty kontrolne	H901MPSC H901MPSA
Płyty-córki płyt kontrolnych	Brak
Płyty interfejsów upstream	H901NXED H902NXED
Płyty interfejsów uniwersalnych	Brak
Płyty zasilające	H901PISA H901PISB H902PISB
Płyty GPON	H901GPHF H902GPHF G901HPSF
Płyty XG-PON	H901XGHD H091XGSF
Płyty XGS-PON	H901TWED H901XSHF H902XSHD H902TWHD
Płyty PON Combo	H901CGID H901CGHF H902CGHF H901CSHF H902CSHF H902CGHD H902CSHD
Płyty Flex-PON	H901FLHF H902FLHF
Płyty TDM	H901EDSH
Płyty interfejsów optycznych GE/FE	H901OGHK
Płyty interfejsów optycznych 10GE/GE	H901OXHD H902OXHD
Płyty usług Video	Brak
Płyty IP backhaul	Brak
Płyty wentylacyjne	H901FMSA

H901GPHF
Ilość portów	16
Wkładki	SFP OLT klasy B+ lub C+ (w zestawie dołączone C+)
Złącze światłowodowe	SC/UPC
Długość fali	Tx: 1490 nm Rx: 1310 nm
Przepustowość	Tx: 2,49 Gb/s Rx: 1,24 Gb/s
Minimalna moc optyczna Tx	Klasa B+: 1,5 dBm Klasa C+: 3 dBm
Maksymalna moc optyczne Tx	Klasa B+: 5 dBm Klasa C+: 7 dBm
Maksymalna czułość odbioru Rx	Klasa B+: -28 dBm Klasa C+: -32 dBm
Kompatybilny kabel światlowodowy	Singlemode
Zasieg	20 km
Moc optyczna overload	Klasa B+: -8 dBm Klasa C+: -12 dBm
Stosunek ekstynkcji	8,2 dB
Maks. rozmiar ramki	2004 bajtów 9216 z włączonymi Jumbo Frames
Pobór mocy	Statycznie: 25 W Maksymalnie: 50 W
Dopuszczalna temperatura pracy	Od -40 do 65 st. C
Wymiary	23,3 x 257,9 x 399,2 mm
