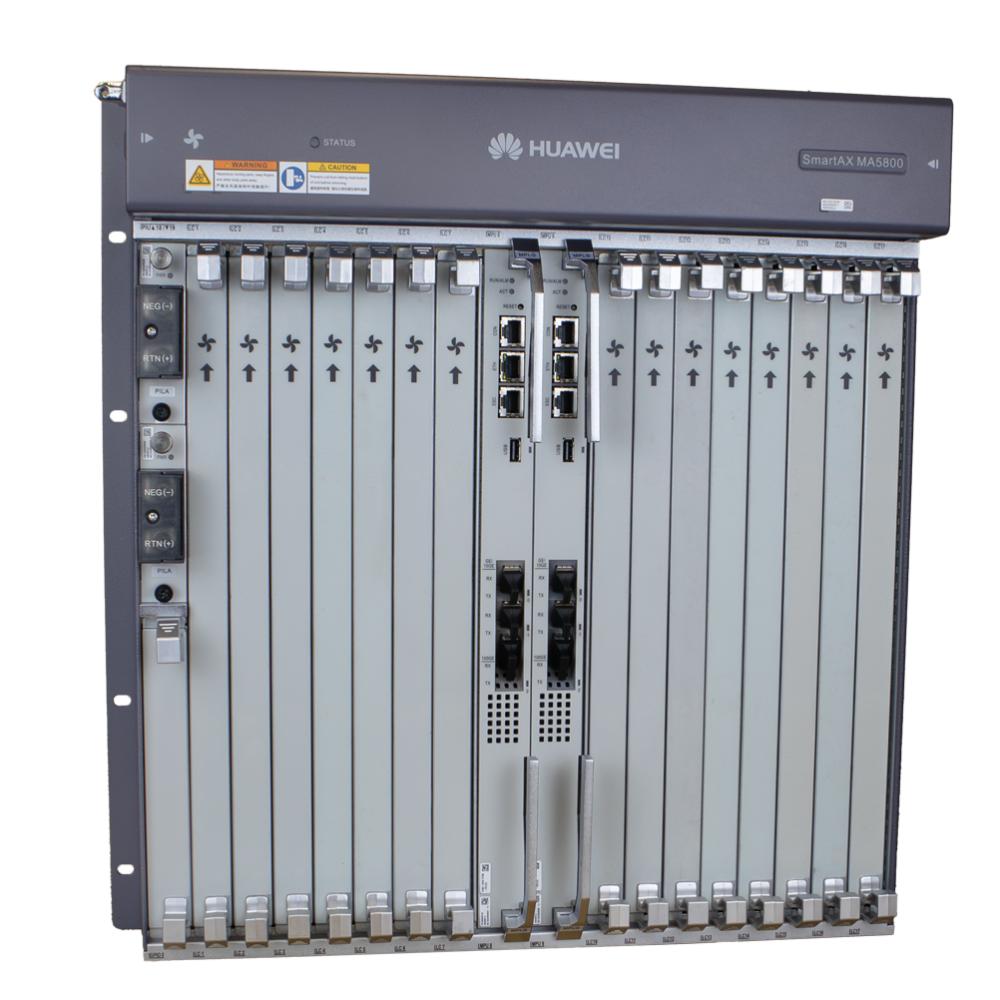

Huawei terminal OLT MA5800-X15 bez płyty GPON (płyty kontrolne MPLG)

Huawei terminal OLT MA5800-X15 bez płyty GPON (płyty kontrolne MPLG)

Producent: Huawei

Kod produktu: HUA-MA5800-X15-G

Numer katalogowy: 10125

Gwarancja (miesiące):

Cena

18 399,00 zł

22 630,77 zł z VAT

favoriteDodaj do listy życzeń

Opis

MA5800-X15 to terminal OLT firmy Huawei kompatybilny z siecią GPON / XGPON. Obudowa jest przystosowana do standardu Rack 19", ma wysokość 11U i pomieści łącznie 15 płyt serwisowych. Nowa seria terminali OLT Huaweia wspiera 8 razy więcej adresów MAC i ARP niż popularne modele MA5683T. Łączna przepustowość przełączania wynosi aż 7 Tb/s, maksymalna przepustowość na jeden slot serwisowy wynosi 200 Gb/s przy wykorzystaniu płyty kontrolnej MPLB / MPLG lub 100 Gb/s przy wykorzystaniu płyty kontrolnej MPLA. Oferowany produkt jest kompatybilny również z 16 portowymi płytami GPON (2,5 Gb/s), udostępnia wiele możliwości rozbudowy sieci.

Terminal ma nowoczesną funkcję eOTDR - pozwala wykorzystać optyczne moduły z wbudowanym reflektometrem PON o maksymalnym splicie 1:64. Wspiera także standard DOCSIS 3.1.

W standardowym zestawie znajduje się:

2 płyty kontrolne H902MPLG (2x GE/10GE, 1x 100G);
2 płyty zasilające H901PILA (wejście 48 V DC);
płyta wentylatora;
płyta H901CIUA..

Pierwsze uruchomienie:

Ogólna specyfikacja:

MA5800-X15
Przepustowość przełączania	7 Tb/s
Adresy MAC	262143
Tablica ARP / route	64K
Maks. ilość portów GPON	240
Maks. ilość portów XGPON	120
Maks. ilość portów GE/FE	720
Maks. ilość portów 10G GE	120
Maks. ilość potów E1	480
Wymiary	442 x 287 x 486 mm
Dopuszczalna temperatura pracy	Od -40 do 65 st. C
Napięcie zasilania	Od 38,4 V do 72 V DC
Funkcje Layer2	VLAN+MAC forwarding SVLAN+CVLAN forwarding PPPoE Plus DHCP option82
Funkcje Layer3	Statyczny routing, RIP, OSFP/OSFPv2 IS-IS, BGP/BGP4+, ARP, DHCP relay, VRF
MPLS i PWE3	LDP, RSVP-TE, MPLS OAM, tunnel PS, TDM/ETH PWE3 PW Redundancy, MPLS, BGP IP VPN
IPv6	Dual-stack IPv4 i IPv6 IPv6 Layer2 i Layer3 forwarding DHCPv6 relay
Multicast	IGMPv2, IGMPv3, IGMP proxy i snooping Multicasty w oparciu o VLAN
QoS	Klasyfikacja ruchu sieciowego, priorytetowanie Traffic policing w oparciu o trTCM, HQoS Kształtowanie ruchu, WRED, PQ/WRR/PQ+WRR, ACL

Specyfikacja płyty kontrolnej H901MPLG:

H901MPLG
Przepustowość na slot (tryb load balancing)	200 Gb/s
Porty upstream / cascading	2x SFP / SFP+ (1 / 10 Gb/s) 1x QSFP28 (100 Gb/s)
Port ALM	Nie
Port BITS/TOD	Nie
Tablica adresów MAC	262143
Maks. ilość użytkowników multicast	17408
Static programs	8192
Online programs	IPv4: 8000 IPv6: 2000
Tablica routingu IPv4	65536
Tablica routingu IPv6	16384
Tablica ND	16384
Tablica ARP	131072
Synchronizacja Ethernet	Tak
1588v2	Nie
1588ACR	Tak
Maksymalna liczba ONT	17408 (przed V100R022C0X) 34816 (V100R022C0x i nowsze)

Lista kompatybilnych płyt:

Płyty uplinkowe
Płyty kontrolne
H901MPLB	4x GE/10GE upstream, load sharing, 200 Gb/s na płytę serwisową
H901MPLA	4x GE/10GE upstream, load sharing, 100 Gb/s na płytę serwisową
H901CKUA	Wspiera funkcje clock warstwy stratum-3 współpracując z MPLB i MPLA
H901NXED	8x 10 GE, wsparcie dla transmisji GE / 10GE Ethernet
Uniwersalna płyta interfejsów
H901CIUA	Dodatkowe porty serial i alarmowe.
Płyty serwisowe
H901GPHF	16 portów GPON
H901GPSF	16 portów GPON
H901XGHD	8 asymetrycznych portów XGPON 10 Gb/s / 2,5 Gb/s
H901TWED	8 symetrycznych portów XGPON 10 Gb/s
H901EDSH	32 kanałowa płyta E1
H901OGHK	48 portów GE/FE
H901OXHD	8 portów optycznych 10GE
Płyta zasilająca
H901PILA	Wejście 48 V DC
Płyty wentylacji
H901FMLA	Zasila wentylatory, kontroluje i monitoruje ich pracę
H901FMMA	Zasila wentylatory, kontroluje i monitoruje ich pracę

Pobór mocy:

Pobór mocy
H901MPLA	Statycznie: 62 W Maksymalnie: 89 W
H901PILA	Statycznie: 0,5 W Maksymalnie: 4 W
H901FMLA / H901FMMA	Statycznie: 20 W Maksymalnie: 139 W
H901GPHF	Statycznie: 25 W Maksymalnie: 50 W
Łączny pobór mocy z jedną płytą GPON	Statycznie: 170 W Maksymalnie: 375 W
