YOFC Z-XOTKtcdp płaski kabel napowietrzny 12J 1T12F, G.657.A1, 1.3 kN, span 20 m

YOFC Z-XOTKtcdp płaski kabel napowietrzny 12J 1T12F, G.657.A1, 1.3 kN, span 20 m

Producent: YOFC

Kod produktu: YC-Z-XOTKTCDP-12

Numer katalogowy: 9556

Gwarancja (miesiące):

Promocja

Najniższa cena z 30 dni przed obniżką: 0,99 zł netto

favoriteDodaj do listy życzeń

Opis

Informacje dotyczące zakupu

Kabel sprzedawany jest na rolkach o długości 5 km. Istnieje możliwość przewinięcia kabla, koszt przewinięcia (bęben wliczony w cenę): 100 zł netto. Koszt wysyłki - 90 zł netto (paleta).

Przy wybraniu gotowej rolki lub zamówieniu minimum 2 km kabla transport i przewinięcie są darmowe!

YOFC Z-XOTKtcdp to płaski kabel światłowodowy przystosowany do montażu napowietrznego. Został wyposażony w 12 włókien G.657.A1 (singlemode), posiada jednotubową konstrukcję. Za główny element wzmacniający służą dwa pręty FRP o średnicy 1,8 mm każdy. Wytrzymałość na rozciąganie wynosi 1,3 kN, maksymalne przęsło w instalacji napowietrznej wynosi: dla warunków NESC Light 85 m, dla NESC Medium 45 m i 20 m dla NESC Heavy. Zewnętrzne wymiary kabla to 8,1 x 4,1 mm, a waga 32 kg / km.

Oferowany produkt jest przeznaczony do wykorzystania w instalacjach napowietrznych. Łączy w sobie dużą wytrzymałość przy jednoczesnym zachowaniu atrakcyjnej ceny. Dzięki jednotubowej konstrukcji z kablem pracuje się łatwo i szybko.

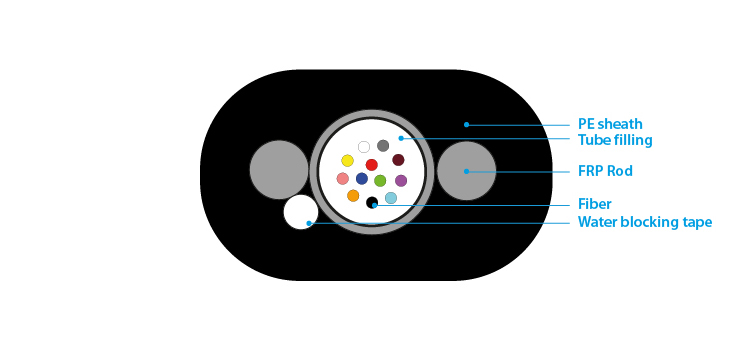

Konstrukcja kabla

Kabel posiada jednotubową konstrukcję, został wzmocniony dwoma elementami wzmacniającymi - prętami FRP o średnicy 1,8 mm. Światłowód jest sztywny, wytrzymały i prosty w montażu.

Z-XOTKtcdp to kabel płaski, wymaga innego rodzaju uchwytów niż zwykłe, okrągłe przewody. W zamian zapewnia bardzo dużą wytrzymałość przy jednoczesnym zachowaniu atrakcyjnej ceny.

Montaż napowietrzny

Oferowany produkt jest przystosowany głównie do montażu w instalacjach napowietrznych. Maksymalna siła naciągu wynosi 1,3 kN, a maksymalne przęsło:

NESC Light: 85 m
NESC Medium: 45 m
NESC Heavy: 20 m

12 włókien

Z-XOTKtcdp posiada 12 włókien Singlemode typu G.652.D umieszczonych w 1 tubie. Zewnętrzne wymiary kabla wynoszą 8,1 x 4,1 mm, a waga 70 kg/km.

Powłoka jest wykonana z wytrzymałego PE, jej grubość wynosi 0,8 mm. Kabel został przystosowany do montażu na zewnątrz budynków, jego klasa CPR to Fca.

Włókno G.657.A1 (Singlemode)

Światłowód został wyposażony w włókna Singlemode G.657.A1. Włókno cechuje się nieco wyższym tłumieniem niż G.652.D, ale w zamian posiada większą giętkość. Jest to przydatne jeżeli robisz duże zapasy kabla przy mufach - nie musisz obawiać się wprowadzaniem dużego, dodatkowego tłumienia.

Zastosowane włókno podkreśla uniwersalność kabla Z-XOTKtcdp. Sprawdzi się on w wielu sytuacjach i w różnego rodzaju sieciach.

Specyfikacja

Parametry montażowe
YOFC Z-XOTKtcdp 12
Liczba włókien	12
Rodzaj włókien	G.657.A1
Maksymalne tłumienie włókna przy 1310 nm	≤ 0.36 dB/km
Maksymalne tłumienie włókna przy 1550 nm	≤ 0,22 dB/km
Średnica tuba	2,5 mm
Materiał blokujący wodę	Taśma i włókno blokujące wodę
Materiał elementu wzmacniającego	FRP
Liczba elementów wzmacniających	2
Średnica elementu wzmacniającego	1,8 mm
Materiał zewnętrznej powłoki	PE
Kolor powłoki zewnętrznej	Czarny
Grubość powłoki zewnętrznej	0,8 mm
Wymiary kabla	8,1 x 4,1 mm
Waga kabla	32 kg/km
Temperatura przechowywania	Od -40 do 70 st. C
Temperatura instalacji	Od -30 do 70 st.C
Temperatura pracy	Od -40 do 70 st. C
Kolory	1: niebieski 2: pomarańczowy 3: zielony 4: brązowy 5: szary 6: biały 7: czerwony 8: czarny 9: żółty 10: fioletowy 11: różowy 12: turkusowy
NESC Light	Maksymalna prędkość wiatru: 24,7 m/s Maksymalna grubość oblodzenia: 0 Maksymalne przęsło (span): 85 m
NESC Medium	Maksymalna prędkość wiatru: 16,5 m/s Maksymalna grubość oblodzenia: 6,5 mm Maksymalne przęsło (span): 45 m
NESC Heavy	Maksymalna prędkość wiatru: 16,5 m/s Maksymalna grubość oblodzenia: 12,5 mm Maksymalne przęsło (span): 20 m
Właściwości mechaniczne
Naciąganie	Standard: IEC 60794-1-21-E1 Obciążenie: 1,3 kN Czas trwania: 1 min Wynik: dodatkowe tłumienie ≤ 0,1 dB/km
Zgniatanie	Standard: IEC 60794-1-21-E3A Obciążenie: 2000 N / 100 mm Czas trwania: 1 min Wynik: dodatkowe tłumienie ≤ 0,1 dB/km
Uderzenia	Standard: IEC 60794-1-21-E4 R=300 mm, 4.5 J w 3 różnych miejscach Wynik: dodatkowe tłumienie ≤ 0,1 dB/km
Skręcanie	Standard: IEC 60794-1-21-E11A Promień: 10 x średnica Obroty: 4 Cykle: 3 Wynik: dodatkowe tłumienie ≤ 0,1 dB/km
Powtarzalne skręcanie	Standard: IEC 60794-1-21-E7 Promień: 20 x średnica 25 cykli, skręcanie 180° Obciążenie: 150 N Wynik: dodatkowe tłumienie ≤ 0,1 dB/km
