YOFC Z-XOTKtmd-12 mikrokanalizacyjny kabel światłowodowy 12J 1T12F, G.652.D

YOFC Z-XOTKtmd-12 mikrokanalizacyjny kabel światłowodowy 12J 1T12F, G.652.D

Producent: YOFC

Kod produktu: YC-Z-XOTKTMD-12

Numer katalogowy: 9545

Gwarancja (miesiące):

Promocja

Najniższa cena z 30 dni przed obniżką: 0,94 zł netto

favoriteDodaj do listy życzeń

Opis

Informacje dotyczące zakupu

Kabel sprzedawany jest na rolkach o długości 6 km. Istnieje możliwość przewinięcia kabla, koszt przewinięcia (bęben wliczony w cenę): 100 zł netto. Koszt wysyłki - 90 zł netto (paleta).

Przy wybraniu gotowej rolki lub zamówieniu minimum 2 km kabla transport i przewinięcie są darmowe!

YOFC Z-XOTKtmd to kabel światłowodowy przeznaczony do montażu w mikrokanalizacji. Został wyposażony w 12 włókien G.652.D (singlemode) umieszczonych w 1 tubie. Tuby i wypełniacze zostały skręcone wokół centralnego elementu wzmacniającego - pręta FRP, dodatkowo całość posiada wzmocnienie obwodowe w postaci włókien aramidowych. Powłoka zewnętrzna o grubości 0,5 mm została wykonana z HDPE. Zewnętrzna średnica kabla wynosi 5,4 mm, a waga 26 kg / km.

Oferowany produkt jest przystosowany do wykorzystania w mikrokanalizacji. Powłoka zewnętrzna jest karbowana, możesz wprowadzać kabel metodą wdmuchiwania. Najlepiej wykorzystywać Z-XOTKtmd z mikrorurami o średnicy wewnętrznej 8 - 12 mm.

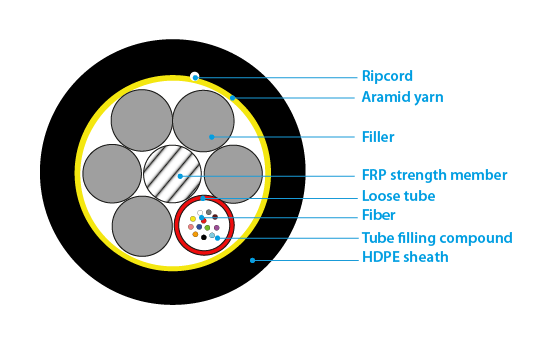

Konstrukcja kabla

Kabel cechuje się konstrukcją wielotubową, tuby i wypełniacze zostały skręcone wokół centralnego elementu wzmacniającego - pręta FRP. Dzięki temu przewód jest sztywny, a włókna nie pracują i nie przemieszczają się pod wpływem temperatury.

Całość została dodatkowo wzmocniona obwodowo włóknami kevlarowymi (aramidem), w celu podniesienia odporności na naciąganie. W powłoce umieszczono ripcord ułatwiający jej rozszycie.

Mikrokanalizacja

Oferowany produkt posiada karbowaną powłokę i jest przystosowany do montażu w mikrokanalizacji metodą wdmuchiwania. Możesz go stosować w mikrorurkach o średnicy wewnętrznej 8 - 12 mm.

Taki sposób montażu znacznie przyspiesza pracę. Mikrorurki zależnie od rodzaju można stosować bezpośrednio w ziemi lub w kanalizacji teletechnicznej.

12 włókien (1 tuba, 5 wypełniaczy)

Z-XOTKtmd posiada 12 włókien Singlemode typu G.652.D umieszczonych w 1 tubie (12 włókien na tubę). Oprócz tego wewnątrz powłoki znajduje się 5 wypełniaczy. Zewnętrzna średnica kabla wynosi 5,4 mm, a waga 26 kg/km.

Powłoka jest wykonana z wytrzymałego HDPE, jej grubość wynosi 0,5 mm. Kabel został przystosowany do montażu na zewnątrz budynków, jego klasa CPR to Fca.

Włókno G.652.D (Singlemode)

Światłowód został wyposażony w włókna Singlemode G.652.D. Włókno wyróżnia się niskim tłumieniem, które wynosi ≤ 0,35 dB/km dla fali 1310 nm i ≤ 0,21 dB/km dla fali 1550 nm. Tak niskie straty zostały osiągnięte kosztem mniejszej giętkości niż w włóknach typu G.657.A2 / G.657.B3.

Dzięki powyższym parametrom kable wyposażone w włókna G.652.D najlepiej sprawdzają się na głównych traktach. W takim zastosowaniu mniejsza giętkość nie jest wadą, za to przy transmisjach na długie odległości łączne tłumienie będzie znacznie mniejsze niż w innych rodzajach włókien.

Specyfikacja

Właściwości mechaniczne
YOFC Z-XOTKtmd 12
Liczba włókien	12
Rodzaj włókien	G.652.D
Maksymalne tłumienie włókna przy 1310 nm	≤ 0,35 dB/km
Maksymalne tłumienie włókna przy 1550 nm	≤ 0,21 dB/km
Łączna liczba tub i wypełniaczy	6
Liczba włókien na tubę	12
Średnica tuby	1,45 mm
Materiał centralnego elementu wzmacniającego	FRP
Materiał blokujący wodę	Taśma i włókno blokujące wodę
Wzmocnienie obwodowe	Włókna aramidowe
Materiał powłoki zewnętrznej	HDPE
Kolor powłoki zewnętrznej	Czarny
Grubość powłoki zewnętrznej	0,5 mm
Liczba ripcordów	1
Zewnętrzna średnica kabla	5,4 mm
Waga kabla	26 kg / km
Wspierana średnica wewnętrzna mikrorurki	8 - 12 mm
Minimalny promień gięcia	Statyczny: 10x średnica Dynamiczny: 20x średnica
Dopuszczalna temperatura przechowywania i transportowania	Od -30 do 70 st. C
Dopuszczalna temperatura podczas instalacji	Od -10 do 50 st. C
Dopuszczalna temperatura pracy	Od -30 do 70 st. C
Kolory włókien / tub	1: czerwony 2: zielony 3: niebieski 4: żółty 5: biały 6: szary 7: brązowy 8: fioletowy 9: turkusowy 10: czarny 11: pomarańczowy 12: różowy
Naciąganie	Standard: IEC 60794-1-21-E1 Obciążenie: 600 N Czas trwania: 1 min Wynik: dodatkowe tłumienie ≤ 0,05 dB/km
Zgniatanie	Standard: IEC 60794-1-21-E3A Obciążenie: 500 N Czas trwania: 1 min Wynik: dodatkowe tłumienie ≤ 0,05 dB/km
Zginanie	Standard: IEC 60794-1-21-E6 Promień: 20 x średnica, 25 cykli Obciążenie 25 N Wynik: dodatkowe tłumienie ≤ 0,05 dB/km
Skręcanie	Standard: IEC 60794-1-21-E7 Długość przewodu: 1 m 5 cykli, skręcanie 180° Obciążenie: 40 N Wynik: dodatkowe tłumienie ≤ 0,1 dB/km
Wnikanie wody	Standard: IEC 60794-1-22-F5 Długość przewodu: 3 m Głębokość 1 m, czas trwania 24 h Wynik: brak wody wewnątrz przewodu
Temperatura	Standard: IEC 60794-1-22-F1 Temperatura od -30° do 70° C Czas trwania: 12 h, 2 cykle Zmiana tłumienia: ≤ 0,05 dB/km po wykonaniu testu
