YOFC ADSS-XOTKtsdD napowietrzny, samonośny kabel światłowodowy 48J 4T12F, G.652.D, 2 kN, span 60 m

YOFC ADSS-XOTKtsdD napowietrzny, samonośny kabel światłowodowy 48J 4T12F, G.652.D, 2 kN, span 60 m

Producent: YOFC

Kod produktu: YC-ADSS-XOTKTSDD-48

Numer katalogowy: 9517

Gwarancja (miesiące):

Cena

2,79 zł

3,43 zł z VAT

favoriteDodaj do listy życzeń

Opis

Informacje dotyczące zakupu

Kabel sprzedawany jest na rolkach o długości 5 km. Istnieje możliwość przewinięcia kabla, koszt przewinięcia (bęben wliczony w cenę): 100 zł netto. Koszt wysyłki - 90 zł netto (paleta).

Przy wybraniu gotowej rolki lub zamówieniu minimum 2 km kabla transport i przewinięcie są darmowe!

YOFC ADSS-XOTKtsdD to kabel światłowodowy typu ADSS, przystosowany głównie do montażu napowietrznego. Został wyposażony w 48 włókien G.652.D (singlemode) umieszczonych w 4 tubach. Tuby i wypełniacze zostały skręcone wokół centralnego elementu wzmacniającego, dodatkowo całość posiada wzmocnienie obwodowe w postaci włókien aramidowych. Wytrzymałość na rozciąganie wynosi 2 kN, maksymalne przęsło w instalacji napowietrznej wynosi: dla warunków NESC Light 130 m, dla NESC Medium 100 m i 60 m dla NESC Heavy. Powłoka zewnętrzna o grubości 1,5 mm została wykonana z HDPE. Zewnętrzna średnica kabla wynosi 9,5 mm, a waga 70 kg / km.

Oferowany produkt najlepiej sprawdzi się w instalacjach napowietrznych, zwłaszcza na głównych traktach, w miejscach, w których potrzebujesz wytrzymałego kabla z włóknem o niskim tłumieniu. ADSS-XOTKtsdD można stosować również w kanalizacji teletechnicznej.

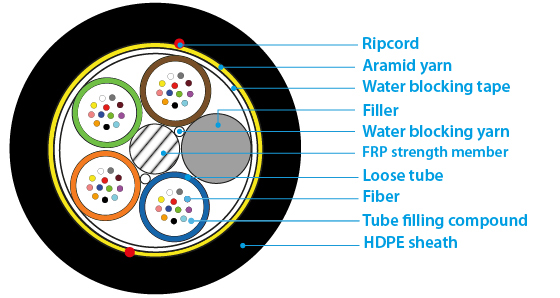

Konstrukcja kabla

Kabel cechuje się konstrukcją wielotubową, tuby i wypełniacze zostały skręcone wokół centralnego elementu wzmacniającego - pręta FRP o średnicy 1,8 mm. Dzięki temu przewód jest sztywny, a włókna nie pracują i nie przemieszczają się pod wpływem temperatury.

Całość została dodatkowo wzmocniona obwodowo włóknami kevlarowymi (aramidem), w celu podniesienia odporności na naciąganie. Dodatkowo w powłoce umieszczono dwa ripcordy ułatwiające jej rozszycie.

Montaż napowietrzny

Oferowany produkt jest przystosowany głównie do montażu w instalacjach napowietrznych. Maksymalna siła naciągu wynosi 2 kN, a maksymalne przęsło:

NESC Light: 130 m
NESC Medium: 100 m
NESC Heavy: 60 m

Kabel możesz zamontować także w kanalizacji teletechnicznej.

48 włókien (4 tuby, 1 wypełniacz)

ADSS-XOTKtsdD posiada 48 włókien Singlemode typu G.652.D umieszczonych w 4 tubach (12 włókien na tubę). Oprócz tego wewnątrz powłoki znajdują się 1 wypełniacze. Zewnętrzna średnica kabla wynosi 9,5 mm, a waga 70 kg/km.

Powłoka jest wykonana z wytrzymałego HDPE, jej grubość wynosi 1,5 mm. Kabel został przystosowany do montażu na zewnątrz budynków, jego klasa CPR to Fca.

Włókno G.652.D (Singlemode)

Światłowód został wyposażony w włókna Singlemode G.652.D. Włókno wyróżnia się niskim tłumieniem, które wynosi ≤ 0,35 dB/km dla fali 1310 nm i ≤ 0,21 dB/km dla fali 1550 nm. Tak niskie straty zostały osiągnięte kosztem mniejszej giętkości niż w włóknach typu G.657.A2 / G.657.B3.

Dzięki powyższym parametrom kable wyposażone w włókna G.652.D najlepiej sprawdzają się na głównych traktach. W takim zastosowaniu mniejsza giętkość nie jest wadą, za to przy transmisjach na długie odległości łączne tłumienie będzie znacznie mniejsze niż w innych rodzajach włókien.

Specyfikacja

Parametry montażowe
YOFC ADSS-XOTKtsdD 48
Liczba włókien	48
Rodzaj włókien	G.652.D
Maksymalne tłumienie włókna przy 1310 nm	≤ 0,35 dB/km
Maksymalne tłumienie włókna przy 1550 nm	≤ 0,21 dB/km
Łączna liczba tub i wypełniaczy	5
Liczba włókien na tubę	12
Średnica tuby	2,2 mm
Materiał centralnego elementu wzmacniającego	FRP
Średnica centralnego elementu wzmacniającego	1,8 mm
Materiał blokujący wodę	Taśma i włókno blokujące wodę
Wzmocnienie obwodowe	Włókna aramidowe
Materiał powłoki zewnętrznej	HDPE
Kolor powłoki zewnętrznej	Czarny
Grubość powłoki zewnętrznej	1,5 mm
Liczba ripcordów	2
Kolor ripcordów	Czerwony
Zewnętrzna średnica kabla	9,5 mm
Waga kabla	70 kg/km
Maksymalna siła naciągu (RTS)	4900 N
Maksymalna długotrwała siła naciągu (MAT)	2000 N
Maksymalne przęsło (NESC Light)	130 m
Maksymalne przęsło (NESC Medium)	100 m
Maksymalne przęsło (NESC Heavy)	60 m
Kolory	1: czerwony 2: zielony 3: niebieski 4: żółty 5: biały 6: szary 7: brązowy 8: fioletowy 9: turkusowy 10: czarny 11: pomarańczowy 12: różowy
NESC Light	Maksymalna prędkość wiatru: 24,7 m/s Maksymalna grubość oblodzenia: 0 mm Zwis instalacyjny: 1% Temperatura: od -40 do 70 st. C
NESC Medium	Maksymalna prędkość wiatru: 16,5 m/s Maksymalna grubość oblodzenia: 6,5 mm Zwis instalacyjny: 1% Temperatura: od -40 do 70 st. C
NESC Heavy	Maksymalna prędkość wiatru: 16,5 m/s Maksymalna grubość oblodzenia: 12,5 mm Zwis instalacyjny: 1% Temperatura: od -40 do 70 st. C
Właściwości mechaniczne
Naciąganie	Standard: IEC 60794-1-21-E1 Obciążenie: 2 kN Czas trwania: 1 min Wynik: dodatkowe tłumienie ≤ 0,05 dB/km
Zgniatanie	Standard: IEC 60794-1-21-E3A Obciążenie: 1000 N / 100 mm Czas trwania: 1 min Wynik: dodatkowe tłumienie ≤ 0,05 dB/km
Uderzenia	Standard: IEC 60794-1-21-E4 R=300 mm, 10 J w 3 różnych miejscach Wynik: dodatkowe tłumienie ≤ 0,1 dB/km
Zginanie	Standard: IEC 60794-1-21-E6 Promień: 20 x średnica, 25 cykli Obciążenie 150 N Wynik: dodatkowe tłumienie ≤ 0,05 dB/km
Skręcanie	Standard: IEC 60794-1-21-E7 Długość przewodu: 1 m 10 cykli, skręcanie 180° Obciążenie: 150 N Wynik: dodatkowe tłumienie ≤ 0,1 dB/km
Wnikanie wody	Standard: IEC 60794-1-22-F5 Długość przewodu: 3 m Głębokość 1 m, czas trwania 24 h Wynik: brak wody wewnątrz przewodu
Temperatura	Standard: IEC 60794-1-22-F1 Temperatura od -40° do 70° C Czas trwania: 12 h Zmiana tłumienia: ≤ 0,05 dB/km po wykonaniu testu
