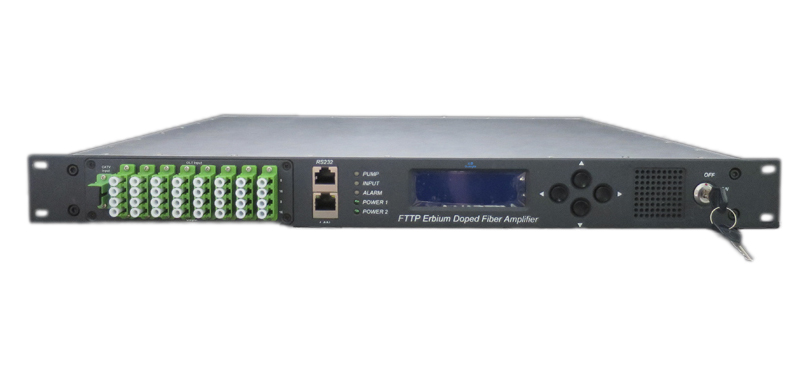

EDFA-5835-1X16-SC-AC to wzmacniacz (pompa) EDFA przeznaczony do wykorzystania w CATV. Urządzenie posiada obudowę przystosowaną do montażu w szafie Rack 19", wysokość wynosi 1U. Dostępny jest jeden port wejściowy CATV (do podłączenia transmitera), 16 portów wejściowych z OLT i 16 portów wyjściowych (wszystkie SC/APC). Łączna, optyczna moc wyjściowa wynosi 35 dBm (3200 mW), maksymalna moc wyjściowa na port to 20,5 dBm. Oferowany produkt wyposażony jest w jeden wbudowany zasilacz AC 220V.
Uwaga! Zdjęcie poglądowe!
| EDFA-5835-1X16-SC-AC | |
| Właściwości optyczne | |
|---|---|
| Długość fali (CATV) | 1540 - 1563 nm |
| Długość fali sygnału z OLT | 1310 / 1490 nm |
| Strata sygnału CATV | 0,8 dB przy 1550 nm |
| Strata sygnału z OLT | 0,8 dB przy 1310/1490 nm |
| Izolacja portów uplinkowych (do podłączenia OLT) | 16 |
| Moc wejściowa CATV | -10 ~ 10 dBm |
| Łączna optyczna moc wyjściowa |
35 dBm |
| Ilość portów wyjściowych | 16 |
| Moc optyczna na port wyjściowych | 0 - 20 dBm |
| Różnica pomiędzy mocą na danym porcie | -0,5 ~ 0,5 dBm |
| Współczynnik szumu | 4,5 dB |
| Czas przełączania | Maks. 8 ms |
| PDL (polarization dependence loss) | 0,3 dB |
| PGD (polarization dependence gain) | 0,4 dB |
| PMD (polarization mode dispersion) | 0,3 ps |
| Izolacja pomiędzy wejściem / wyjściem | Min. 30 dB |
| Pump power leakage | Maks. -30 dB |
| Echo loss | Min. 55 dB |
| Właściwości ogólne | |
| Port zarządzania | RJ45 (SNMP) |
| Port serial | RS232 |
| Zasilanie | 90 - 265 V AC |
| Maks. pobór mocy | 50 W |
| Dopuszczalna temperatura pracy | Od -5 do 65 st. C |
| Dopuszczalna temperatura przechowywania | Od -40 do 80 st.C |
| Dopuszczalna wilgotność powietrza | 5%-95% RH |
| Wymiary | 19" x 14,5" x 1,75" |
