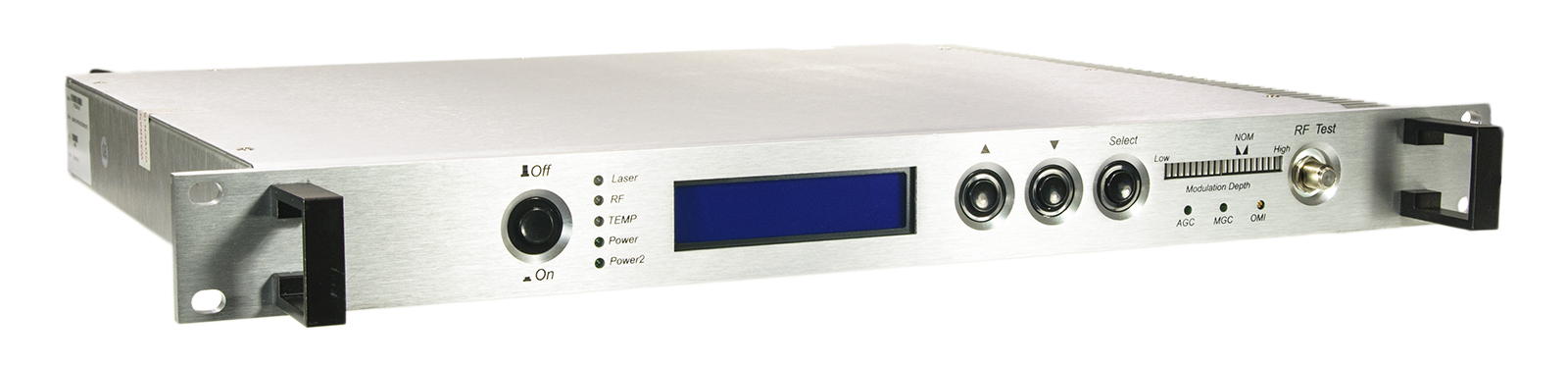

1503AC to transmiter CATV firmy Opton. Konwertuje sygnał RF na sygnał optyczny, dzięki czemu umożliwia wprowadzenie np. sygnału telewizyjnego do sieci światłowodowych. Transmisja optyczna nadawana jest na fali 1550 nm, może być stosowana w sieciach PON. Moc nadawcza wynosi 3 dBm, pozwala na osiągnięcie 5 km zasięgu. W urządzeniu zastosowano złącze optyczne typu SC/APC.
Dodatkowym atutem są dwa wbudowane zasilacze AC/DC, które działają redundantnie zapewniając bezprzerwowe zasilanie.
| 1503AC-05 | |
| Właściwości optyczne | |
|---|---|
| Długość fali | 1548 - 1563 nm |
| Szerokość wiązki lasera | ≤ 1 MHz |
|
SMSR (side mode suppression ratio) |
≥ 45 dB |
| Stosunek ekstynkcji | ≥ 20 dB |
| Noise intensity equivalent | ≤ -160 dB/Hz |
| Moc wyjściowa | 3 dBm |
| Złącze | SC/APC |
| Właściwości RF | |
| Częstotliwość pracy | 45 / 862 MHz |
| Poziom wejściowy | 20 ± 2 dBmV |
| Flatness | ≤ ± 0.75 dB |
| Straty odbiciowe | > 16 dB |
| Impedancja wejściowa | 75 Ω |
| Właściwości połączenia | |
| Kanał transmisji |
PAL-D/60CH NTSC/80CH |
| CNR | ≥ 50 dB |
| CTB | ≤ -63 |
| CSO | ≤ -57 |
| SBS restrain | ≥ 17 dBm |
| Właściwości ogólne | |
| Interfejs zarządzania |
RJ45 RS232 |
| Zasilacz | 90 - 265 V AC |
| Maksymalny pobór mocy |
50 W |
| Dopuszczalna temperatura pracy | Od -5 do 65 st. C |
| Dopuszczalna temperatura przechowywania | Od -40 do 85 st. C |
| Dopuszczalna wilgotność powietrza | 5%-95% RH niekondensująca |
| Wymiary | 483 x 254 x 44 mm |
