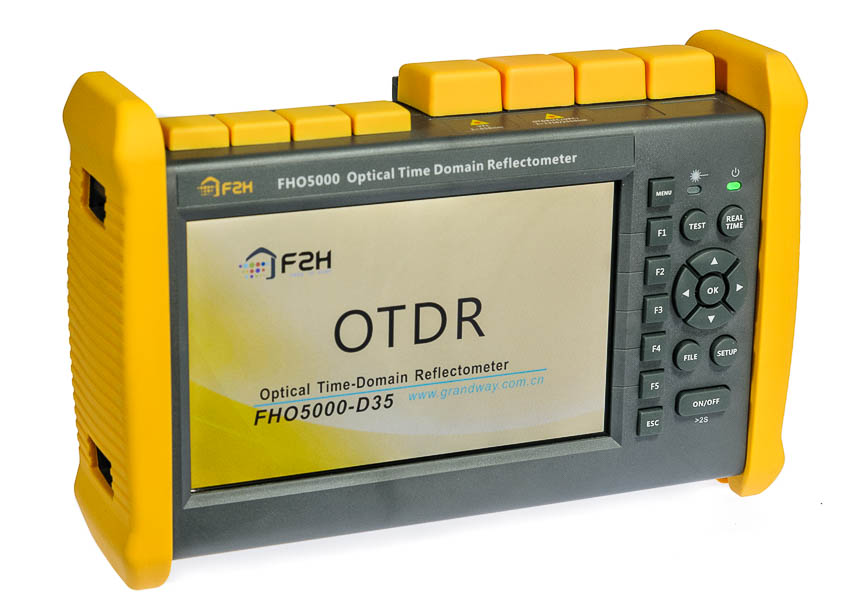

Reflektometr Grandway FHO5000 T40F FTTH OTDR

Reflektometr Grandway FHO5000 T40F FTTH OTDR

Producent: Grandway

Kod produktu: GRAND-FHO5000-T40F

Numer katalogowy: 4393

Gwarancja (miesiące):

Automatyczna detekcja aktywnej linii FTTx/PON oraz filtr zabezpieczający przed uszkodzeniem w trakcie pomiaru na aktywnej linii!

Cena

13 999,00 zł

17 218,77 zł z VAT

favoriteDodaj do listy życzeń

Opis

Oferowany produkt to reflektometr T40F z serii FHO5000 służący do wykonywania pomiarów i wykrywania błędów w sieciach światłowodowych. Przygotowany jest do pracy w trudnych warunkach zewnętrznych, jest lekki i poręczny, może działać ponad 12 godzin na zasilaniu bateryjnym. Zastosowanie urządzenia to wykrywanie usterek w trakcie pracy włókna oraz pomiary: laboratoryjne i fabryczne, sieci FTTx w architekturze PON, sieci CATV (po kablu światłowodowym).

Dzięki dużemu, 7 calowemu wyświetlaczowi LCD obsługa reflektometru jest znacznie ułatwiona. Opcjonalnie do urządzenia można podłączyć mikroskop, wykorzystując port USB. Oferowany produkt to bardzo dobre rozwiązanie dla wszystkich osób zajmujących się sieciami światłowodowymi. Wraz z rosnącą popularyzacją takich sieci niezbędne stają się ich pomiary i diagnostyka. T40F to profesjonalny reflektometr spełniający oczekiwania nawet najbardziej wymagających użytkowników.

Karta katalogowa w języku polskim: zobacz

Manual w języku angielskim: zobacz

Najważniejsze cechy:

model T40F dedykowany jest głównie do pomiarów w sieciach PON;
duży, 7 calowy wyświetlacz LCD;
dostarcza wiele informacji diagnostycznych pomagających w naprawie;
wydajna bateria pozwalająca na 12 godzin pracy;
możliwość przeniesienia wyników na komputer, poprzez port USB;
wewnętrzny stabilny laser -5 dBm;
wewnętrzna pamięć 4 GB;
oprogramowanie do obróbki danych i generowania raportów.

Zestaw zawiera: torbę transportową, oprogramowanie na PC do obróbki pomiarów i kreowania wydruku dokumentacji pomiarowej, akumulator, zasilacz/ładowarkę.

Specyfikacja:

Parametry techniczne
T40F
Fale pomiarowe	1310 / 1550 / 1625 nm
Dynamika	40 / 38 / 38 dB
Strefy martwe	1,75 / 11 m
Parametry pomiarowe
Zakres impulsów	Singlemode: 3 ns, 5 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 μs, 2 μs, 5 μs, 10 μs, 20 μs Multimode: 3 ns, 5 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 μs, 2 μs
Zakres	Singlemode: 100 m, 500 m, 2 km, 5 km, 10 km, 20 km, 40 km, 80 km, 120 km, 160 km, 240 km Multimode: 500 m, 2 km, 5 km, 10 km, 20 km, 40 km
Rozdzielczość próbkowania	Minimum 5 cm
Punkty pomiarowe	Maksymalnie 128,000 punktów
Liniowość pomiaru	≤ 0,05 dB/dB
Wskazanie skali	Oś X: 4m ~ 70m/dz Oś Y: minimum 0,09 dB/dz
Rozkład odległości	0,01 m
Punkty próbkowania	± (1 m + mierzona długość * 3 * 10^-5 + rozdzielczość próbkowania)
Dokładność współczynnika odbicia	Singlemode: ± 2 dB Multimode: ± 4 dB
Ustawienia IOR	1,4000 ~ 1,7000, krok 0,0001
Jednostki	Kilometr, mila, stopa
Format zapisu pliku z pomiarem	Telcordia universal, SOR, norma 2 (SR-4731) Wybór automatyczny lub ręczna konfiguracja
Dostępne moduły	Wizualny lokalizator uszkodzeń: widzialne czerwone światło dla identyfikacji włókna i wykrywania uszkodzeń. Źródło światła: ustabilizowane źródło światła (CW, 270 Hz, 1 kHz, 2 kHz wyjście)
Analiza zdarzeń	Zdarzenia typu tłumiennościowego (spawy): 0,01 do 1,99 dB Zdarzenia typu reflektancyjnego (złącza): 0,01 do 32 dB Koniec włókna: od 3 do 20 dB
Pozostałe funkcje	Częstotliwość próbkowania: 1 Hz Czasy uśredniania: od 1 do 3600 s Pomiary aktywnych włókien: weryfikacja komunikacji światła w światłowodzie Funkcja porównywania wykresów
Wizualny lokalizator uszkodzeń
Długość fali	650 nm
Moc	10 mw
Zasięg	12 km
Złącze	FC / UPC
Tryb uruchamiania	Ciągły (CW) / modulowany (2 Hz)
Pozostałe cechy
Wymiary	253x168x73,6 mm
Waga	1,5 kg (z baterią)
Wyświetlacz	7 calowy TFT-LCD z LED-owym podświetleniem
Porty	1x RJ45 3x USB 2.0
Zasilanie	10 V DC, 100 V AC - 240 V AC, 50-60 Hz
Bateria	7,4 V DC / 4,4 Ah litowa (z certyfikatem ruchu lotniczego) Czas pracy: 10 godzin Czas ładowania: < 4 godzin (wyłączone zasilanie)
Oszczędność zasilania	Wyłączenie podświetlania: blokowanie / 1 do 99 minut Automatyczne zamykanie: blokowanie / 1 do 99 minut
Przechowywanie danych	Pamięć wewnętrzna: 4 GB (około 40000 wyników), dodatkowo USB
Dopuszczalna temperatura pracy	Od -10 do 50 st. C
Dopuszczalna temperatura przechowywania	Od -20 do 75 st. C
Dopuszczalna wilgotność powietrza	0%-95%
Wodoodporność	IP65 (IEC60529)
