1,09 zł netto

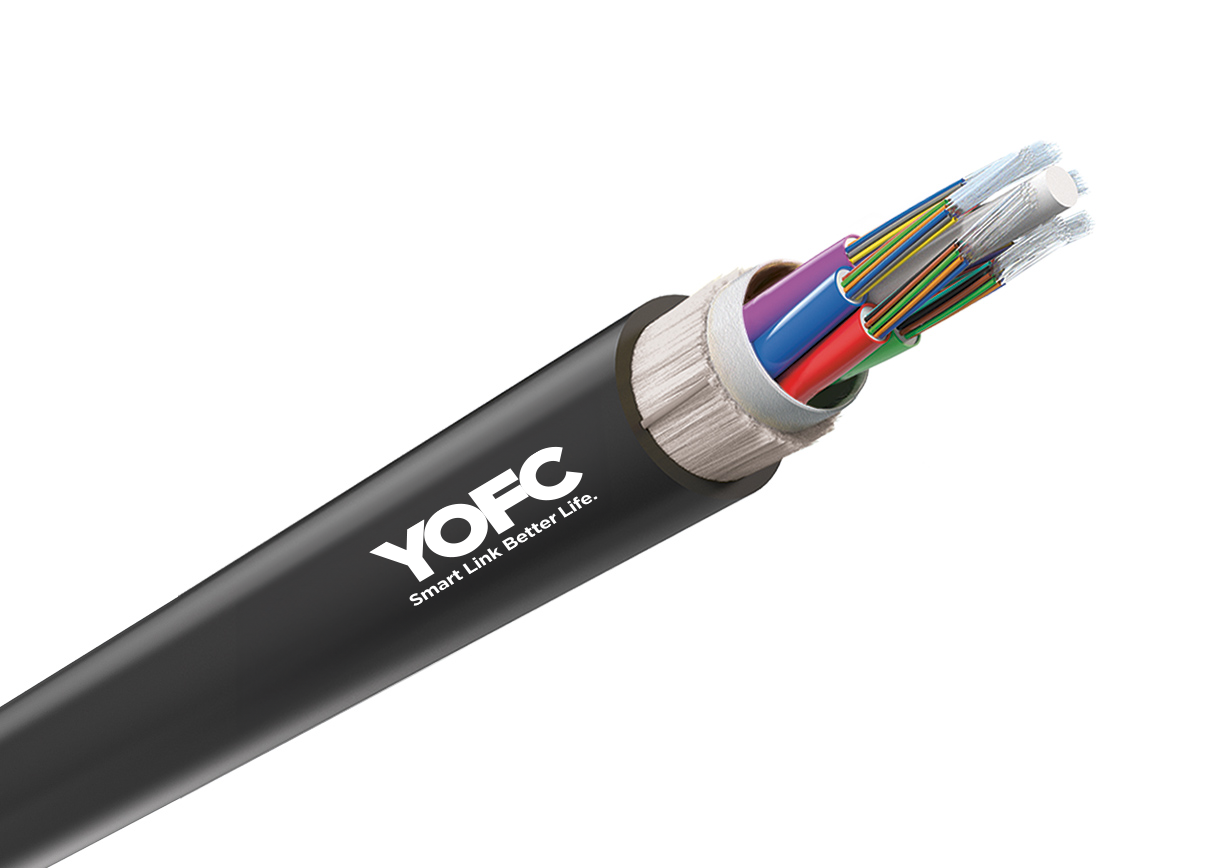

YOFC Z-XOTKtsdDb kanalizacyjny kabel światłowodowy 24J 2T12F, G.652.D, 2 kN
Cena
1 - 3999: 1,36 zł4000 - : 1,26 zł
*ceny netto
favoriteDodaj do listy życzeń
Informacje dotyczące zakupu
Kabel sprzedawany jest na rolkach o długości 4 km. Istnieje możliwość przewinięcia kabla, koszt przewinięcia (bęben wliczony w cenę): 100 zł netto. Koszt wysyłki - 90 zł netto (paleta).
Przy wybraniu gotowej rolki lub zamówieniu minimum 2 km kabla transport i przewinięcie są darmowe!YOFC Z-XOTKtsdDb to kabel światłowodowy przystosowany do montażu w kanalizacji teletechnicznej. Został wyposażony w 24 włókna G.652.D (singlemode) umieszczonych w 2 tubach. Tuby i wypełniacze zostały skręcone wokół centralnego elementu wzmacniającego, dodatkowo całość posiada wzmocnienie obwodowe w postaci włókien szklanych. Wytrzymałość na rozciąganie wynosi 2 kN, kabel jest przystosowany do mechanicznego przeciągania. Powłoka zewnętrzna o grubości 1,1 mm została wykonana z HDPE. Zewnętrzna średnica kabla wynosi 8,3 mm, a waga 60 kg / km.
Oferowany produkt najlepiej sprawdzi się w kanalizacji teletechnicznej, zwłaszcza na głównych traktach. Dzięki dużej sile naciągu może być bez problemu wciągany mechanicznie na duże odległości. Zastosowane włókno G.652.D wyróżnia się niskim tłumieniem.

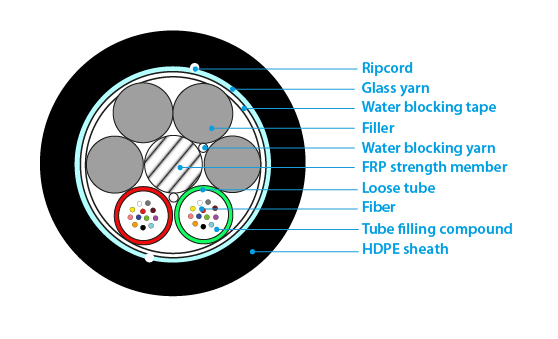

Konstrukcja kabla
Kabel cechuje się konstrukcją wielotubową, tuby i wypełniacze zostały skręcone wokół centralnego elementu wzmacniającego - pręta FRP. Dzięki temu przewód jest sztywny, a włókna nie pracują i nie przemieszczają się pod wpływem temperatury.
Całość została dodatkowo wzmocniona obwodowo włóknami szklanymi w celu podniesienia odporności na naciąganie. Dodatkowo w powłoce umieszczono dwa ripcordy ułatwiające jej rozszycie.
Kanalizacja teletechniczna
Oferowany produkt jest w pełni przystosowany do montażu w kanalizacji teletechnicznej. Powłoka HDPE jest odporna na ścieranie, nie ulegnie uszkodzeniu podczas wciągania. Włókno szklane umieszczone obwodowo chroni dodatkowo przewód przed atakami gryzoni.
Maksymalna siła naciągu kabla wynosi 2 kN, podczas przeciągania nie musisz się obawiać o uszkodzenie. Wielotubowa konstrukcja dodatkowo zwiększa wytrzymałość światłowodu oraz ułatwia pracę.
24 włókna (2 tuba, 4 wypełniacze)
Z-XOTKtsdDb posiada 24 włókna Singlemode typu G.652.D umieszczone w 2 tubach (12 włókien na tubę). Zewnętrzna średnica kabla wynosi 8,3 mm, a waga 60 kg/km.
Powłoka jest wykonana z wytrzymałego HDPE, jej grubość wynosi 1,1 mm. Kabel został przystosowany do montażu na zewnątrz budynków, jego klasa CPR to Fca.
Włókno G.652.D (Singlemode)
Światłowód został wyposażony w włókna Singlemode G.652.D. Włókno wyróżnia się niskim tłumieniem, które wynosi ≤ 0,35 dB/km dla fali 1310 nm i ≤ 0,21 dB/km dla fali 1550 nm. Tak niskie straty zostały osiągnięte kosztem mniejszej giętkości niż w włóknach typu G.657.A2 / G.657.B3.
Dzięki powyższym parametrom kable wyposażone w włókna G.652.D najlepiej sprawdzają się na głównych traktach. W takim zastosowaniu mniejsza giętkość nie jest wadą, za to przy transmisjach na długie odległości łączne tłumienie będzie znacznie mniejsze niż w innych rodzajach włókien.
Specyfikacja
| YOFC Z-XOTKtsdDb 24 | |
| Liczba włókien | 24 |
| Rodzaj włókien | G.652.D |
| Maksymalne tłumienie włókna przy 1310 nm | ≤ 0,35 dB/km |
| Maksymalne tłumienie włókna przy 1550 nm | ≤ 0,21 dB/km |
| Łączna liczba tub i wypełniaczy | 6 |
| Liczba włókien na tubę | 12 |
| Centralny element wzmacniający | Pręt FRP |
| Materiał blokujący wodę | Taśma i włókno blokujące wodę |
| Wzmocnienie obwodowe | Włókno szklane |
| Materiał powłoki zewnętrznej | HDPE |
| Kolor powłoki zewnętrznej | Czarny |
| Grubość powłoki zewnętrznej | 1,1 mm |
| Liczba ripcordów | 2 |
| Zewnętrzna średnica kabla | 8,3 mm |
| Waga | 60 kg/km |
| Siła naciągu | 2000 N |
| Minimalny promień gięcia |
Statyczny: 10x średnica Dynamiczny: 20x średnica |
| Kolory |
1: czerwony 2: zielony 3: niebieski 4: żółty 5: biały 6: szary 7: brązowy 8: fioletowy 9: turkusowy 10: czarny 11: pomarańczowy 12: różowy |
| Właściwości mechaniczne | |
|---|---|
| Naciąganie |
Standard: IEC 60794-1-21-E1 Obciążenie: 2 kN Czas trwania: 1 min
|
| Zgniatanie |
Standard: IEC 60794-1-21-E3A Obciążenie: 1000 N / 100 mm Czas trwania: 1 min
|
| Uderzenia |
Standard: IEC 60794-1-21-E4 R=300 mm, 10 J w 3 różnych miejscach
|
| Zginanie |
Standard: IEC 60794-1-21-E6 Promień: 20 x średnica, 25 cykli Obciążenie 150 N
|
| Skręcanie |
Standard: IEC 60794-1-21-E7 Długość przewodu: 1 m 10 cykli, skręcanie 180° Obciążenie: 150 N
|
| Wnikanie wody |
Standard: IEC 60794-1-22-F5 Długość przewodu: 3 m Głębokość 1 m, czas trwania 24 h
|
| Temperatura |
Standard: IEC 60794-1-22-F1 Temperatura od -40° do 70° C Czas trwania: 12 h
|
