ZTE ZXDU48-B600 to siłownia telekomunikacyjna wyposażona w moduł sterujący CSU52Y oraz 1 prostownik ZXD1500. Napięcie wyjściowe możesz ustawić w zakresie od -42 V DC do -58 V DC, maksymalna moc wynosi 3200 W. Urządzenie jest zamknięte w niewielkiej obudowie przystosowanej do standardu Rack 19", wysokość to 1U. Siłownia umożliwia podłączenie akumulatorów, w przypadku zaniku źródła prądu automatycznie przełącza się na pracę buforową. Urządzenie posiada 3 wyjścia zasilania oznaczone jako LD1, LD2 oraz LD3.

Główne funkcje

Funkcje elektryczne

• Wspiera podłączenie 1 kablem 220 V AC lub dwoma 110 V AC;
• pracuje w zakresie napięcia od 85 V do 295 V;
• częstotliwość zasilania AC 45 - 66 Hz;
• nominalne napięcie wyjściowe wynosi -53,5 V DC, pełny zakres to -42 ~ -58 V DC.

Automatyczne usypianie / włączanie prostowników

W trybie energooszczędnym podczas używania dwóch prostowników moduł kontrolny automatycznie usypia lub uruchamia poszczególne prostowniki, na podstawie obciążenia. Maksymalny pobór mocy prostownika w trybie uśpienia wynosi zaledwie 4 W.

Porty do monitorowania

Siłownia posiada wejścia i wyjścia dry contact oraz port RS232.

Struktura ZXDU48 B600

Siłownia  posiada obudowę przystosowaną do standardu Rack 19", wysokość wynosi 1U. Wewnątrz obudowy znajdują się prostowniki, moduł kontrolny i moduł PDU (złącza).

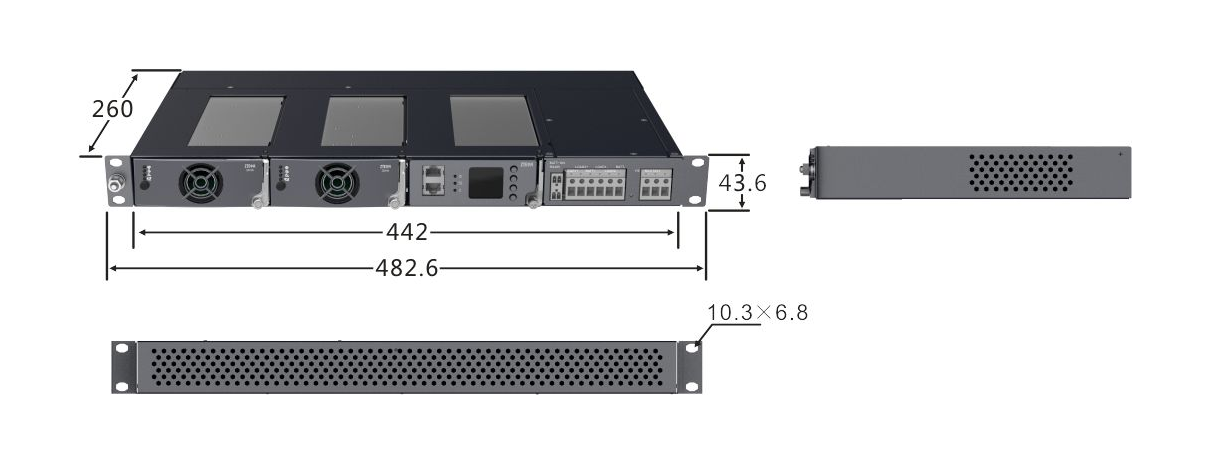

Wymiary

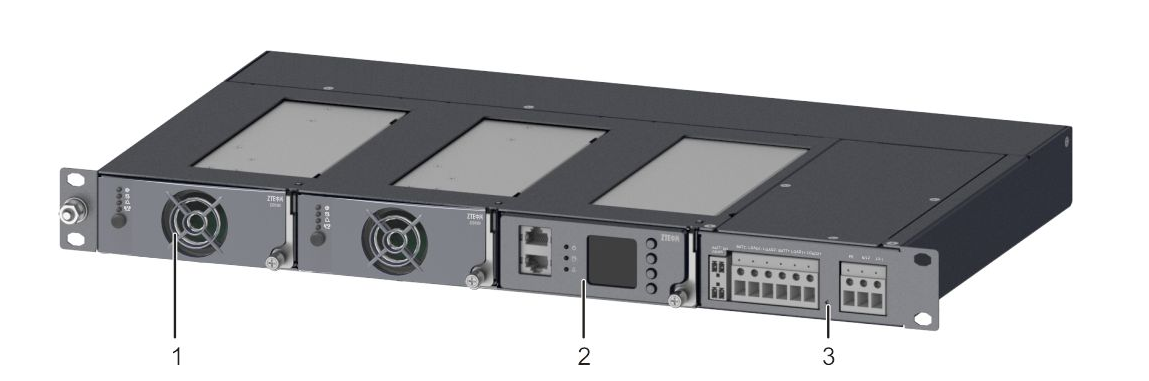

Elementy wyposażenia

1. Prostowniki (2 sztuki) ZXD1500
2. Moduł kontrolny CSU520Y
3. Złącza zasilające DC

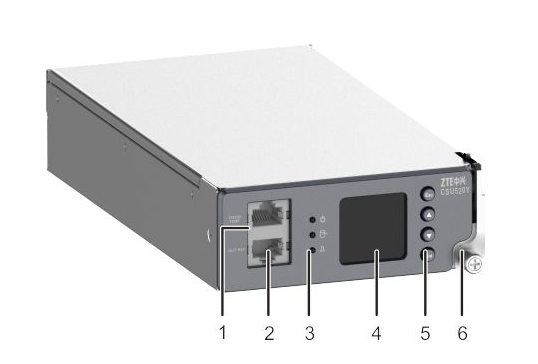

Moduł CSU520Y

1. Port sygnałowy RS232 (temperatura)
2. Port sygnałowy OUT RLY
3. Dioda LED
4. Wyświetlacz
5. Przyciski do obsługi menu
6. Uchwyt

CSU20Y to moduł zarządzający siłowni, jest odpowiedzialny za konfigurację, monitorowanie pracy oraz zarządzanie alarmami.

Zarządzanie

• Możesz konfigurować sposób rozładowywania i ładowania akumulatorów oraz dokonać testu;
• kontrola funkcji automatycznego usypiania nieużywanych prostowników;
• dane, wyświetlanie parametrów oraz kontrola systemu odbywa się poprzez wyświetlacz LCD i przyciski znajdujące się obok niego.

Alarm
W przypadku awarii systemu lub zadziałania któregoś z zabezpieczeń generowany jest alarm.

Monitorowanie
Dane i status pracy są monitorowane na bieżąco.

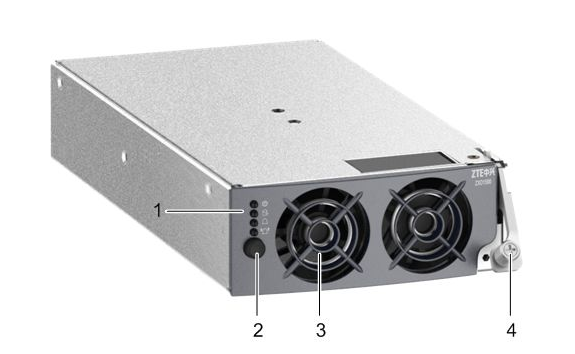

Prostownik ZXD1500

1. Dioda LED
2. Przycisk
3. Wentylator
4. Uchwyt

Maksymalna moc wyjściowa prostownika ZXD1500 wynosi 1600 W, prostownik służy do konwersji napięcia z AC na DC.

Właściwości wejścia
Prostownik automatycznie dostosowuje statur pracy do napięcia wejściowego AC. Wejście AC posiada:

• Zabezpieczenie przed zbyt niskim napięciem;
• zabezpieczenie przed zbyt wysokim napięciem;
• limit mocy w oparciu o napięcie wejściowe.

Ochrona przed zbyt niskim napięciem
W momencie, w którym napięcie wejściowe AC jest niższe niż minimalny próg napięcia prostownik zostaje wyłączony. Na wyjściu nie jest podawany prąd, a dioda alarmowa zostaje włączona. Po powrocie napięcia wejściowego do prawidłowego zakresu prostownik automatycznie powraca do pracy.

Zabezpieczenie jest ustawione na poziomie 80 V ± 5 V.

Ochrona przed zbyt wysokim napięciem
W momencie, w którym napięcie wejściowe AC jest wyższe niż skonfigurowany, maksymalny próg napięcia prostownik zostaje wyłączony. Na wyjściu nie jest podawany prąd, a dioda alarmowa zostaje włączone. Po powrocie napięcia wejściowego do prawidłowego zakresu prostownik automatycznie powraca do pracy.

Zabezpieczenie ustawione jest na poziomie 300 V ± 5 V.

Limit mocy w oparciu o napięcie wejściowe

Prostownik ma ograniczenie mocy wyjściowej w oparciu o napięcie wejściowe. Jeżeli napicie zbliża się do wartości zabezpieczających spada moc wyjściowa.

Specyfikacja
