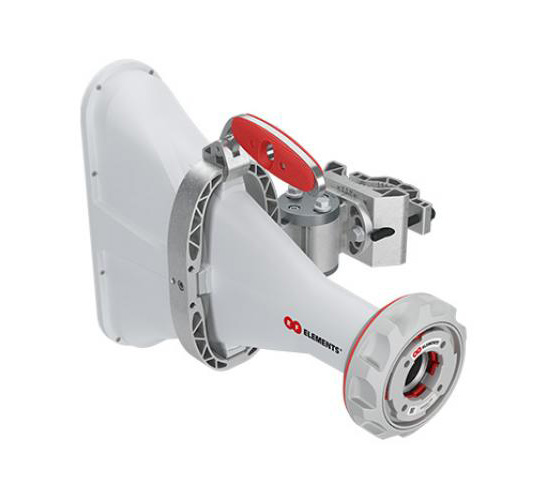

RF Elements AH60-TP to nowa antena sektorowa z serii asymetrycznych anten horn. Została przeznaczona do pracy w paśmie 5 GHz, cechuje się zyskiem energetycznym 17 dBi. Szerokość wiązki głównej w płaszczyźnie pionowej wynosi 60°. Dzięki konstrukcji typu horn antena wyróżnia się zbalansowanym kształtem wiązki głównej ze zminimalizowanym poziomem listków bocznych. Doskonale sprawdzi się w stacjach bazowych pracujących w zatłoczonych środowiskach, w których istnieje wiele zakłóceń. Zastosowano złącze typu TwistPort - aby połączyć antenę z radiem musisz zastosować odpowiedni adapter. Produkt obsługuje podwójną polaryzację, pionową i poziomą.
Wydajne anteny sektorowe
Asymetryczne anteny horn zostały zaprojektowane tak, aby sprostać największym wymaganiom. Wyróżniają się bardzo dużą odpornością na zakłócenia, sprawiają, że sieć bezprzewodowa staje się skalowana i zwiększają znacząco jej wydajność. Wyjątkowy kształt wiązki głównej pozytywnie wpływa na zysk energetycznym i zmniejsza poziom listków bocznych.

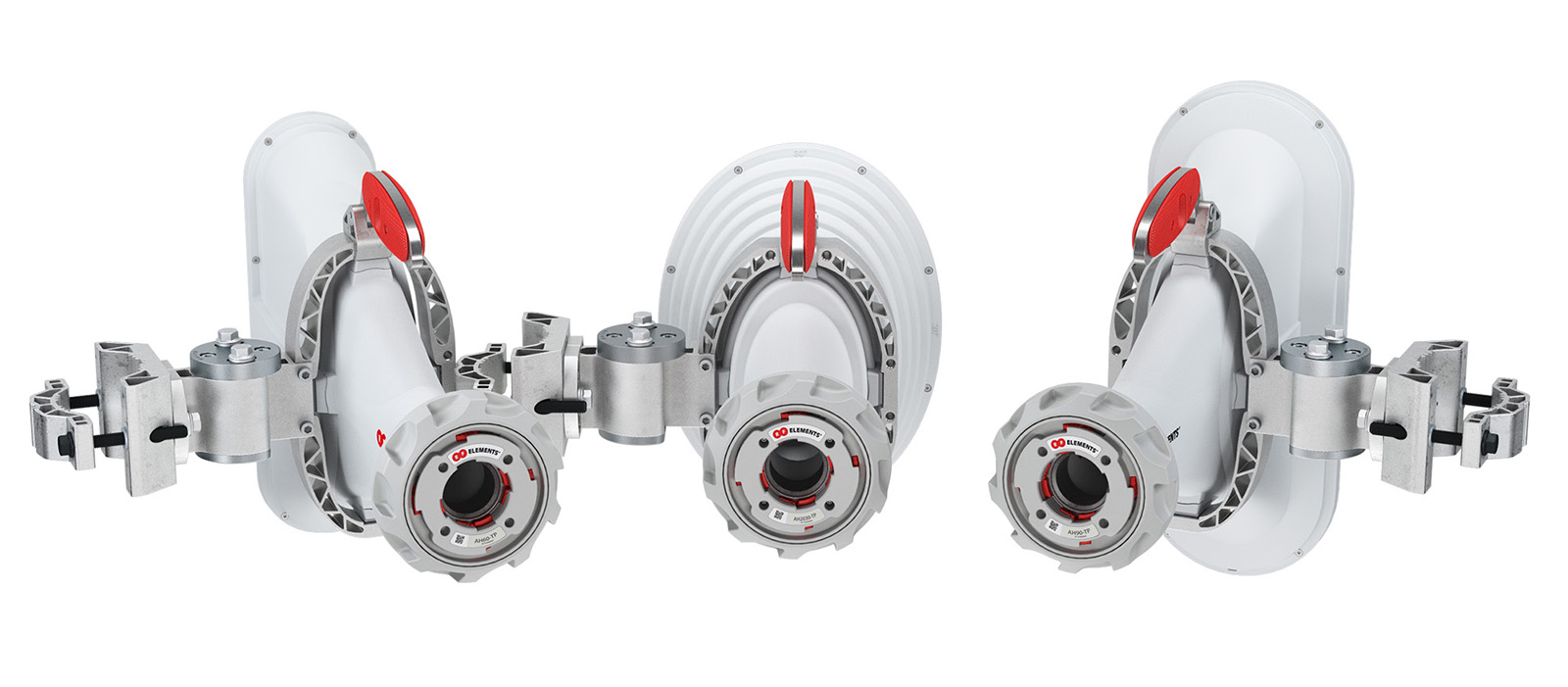

Wyjątkowa, asymetryczna wiązka
Anteny z serii Asymmetrical Horn TP wyróżniają się wyjątkowym kształtem wiązki głównej. Wiązka ma kształt eliptyczny, jest szersza w płaszczyźnie elevation i węższa w płaszczyźnie azimuth. Tego typu antena doskonale sprawdzi się w miejscach, w których okrągła wiązka (w standardowych antenach Horn) nie jest pożądana.
Niski poziom listków bocznych
Antena została skonstruowana w taki sposób, że poziom listków bocznych jest maksymalnie zminimalizowany. Cała moc jest skupiana w jednym miejscu, dzięki czemu transmisja wyróżnia się bardzo dużą odpornością na zakłócenia.
Szeroki zakres częstotliwości
Antena może skutecznie pracować w częstotliwości 5180 - 6000 MHz. Kształt wiązki głównej jest stabilny z całym tym zakresie.
Zbalansowana wiązka w dwóch płaszczyznach
Kształt wiązki z płaszczyźnie pionowej i poziomej jest zbalansowany i stały. To jedna z cech, która wyróżnia anteny z serii AH na tle konkurencji, której nie udało się tego uzyskać. Zbalansowany kształt wiązek bardzo znacząco wpływa na wydajność połączenia.

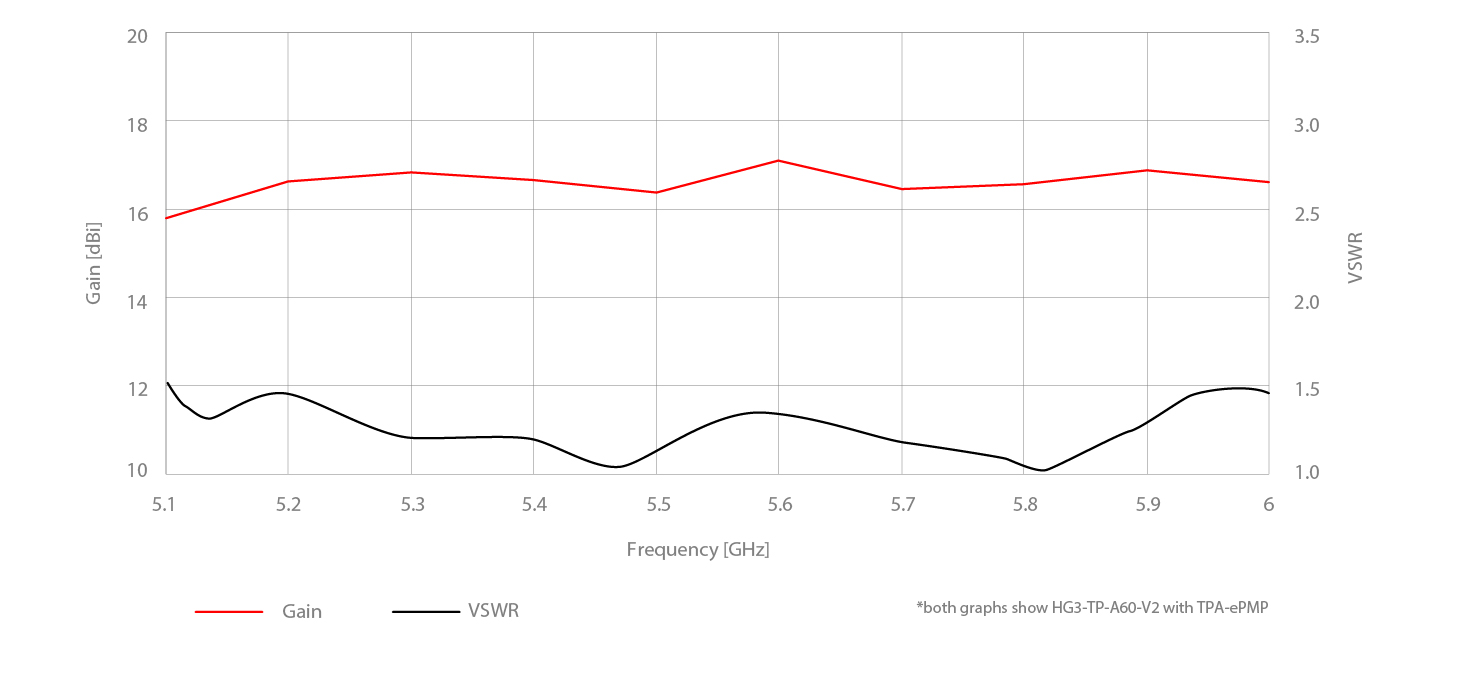

Stabilny zysk energetyczny
Zysk energetyczny anteny jest stabilny w każdej częstotliwości. We wspieranym zakresie 5180 - 6000 zysk waha się zaledwie o około 0,5 dBi, w żadnej częstotliwości nie spada znacząco. Dodatkowo antena wyróżnia się bardzo dobrym VSWR.
Dobre pokrycie zasięgiem
Standardowa antena sektorowa cechuje się bardzo szeroką wiązką w poziomie i bardzo wąską w pionie. Jest to bardzo dużym utrudnieniem podczas montażu stacji bazowej na wysokim maszcie. W takiej sytuacji klienci znajdujący się blisko masztu mogą mieć problem z połączeniem. Asymetryczne anteny Horn TP mają szerszą wiązkę w płaszczyźnie pionowej, dzięki czemu nie będziesz miał problemu z objęciem zasięgiem wszystkich klientów. Unikniesz martwych stref w swojej transmisji.

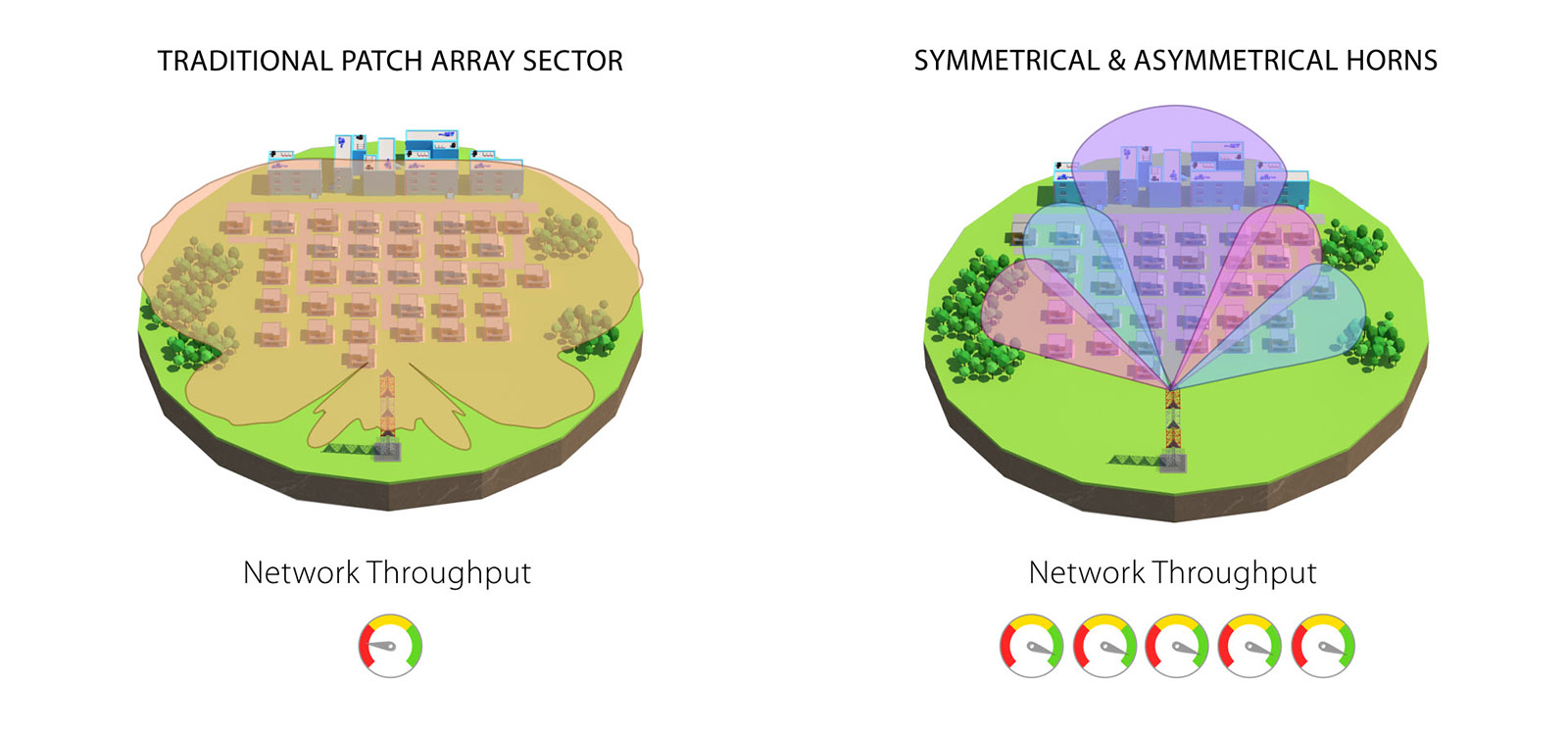

Duża skalowalność
Anteny RF Elements typu Horn wyróżniają się swoją skalowalnością. Minimalny poziom listków bocznych i skoncentrowanie wiązki głównej umożliwia montaż wielu anten na jednym słupie. Dzięki temu możesz wielokrotnie zwiększyć wydajność całej sieci, a tym samym zdobyć nowych klientów.
Złącze typu TwistPort
TwistPort to opatentowane złącze wyróżniające się bardzo niskim tłumieniem. Radio w prosty sposób nakręca się bezpośrednio na antenę, bez stosowania dodatkowych kabli. Dzięki temu maksymalnie ograniczasz tłumienie połączenia między anteną a radiem, dodatkowo sam montaż jest wygodny i przebiega bardzo szybko.

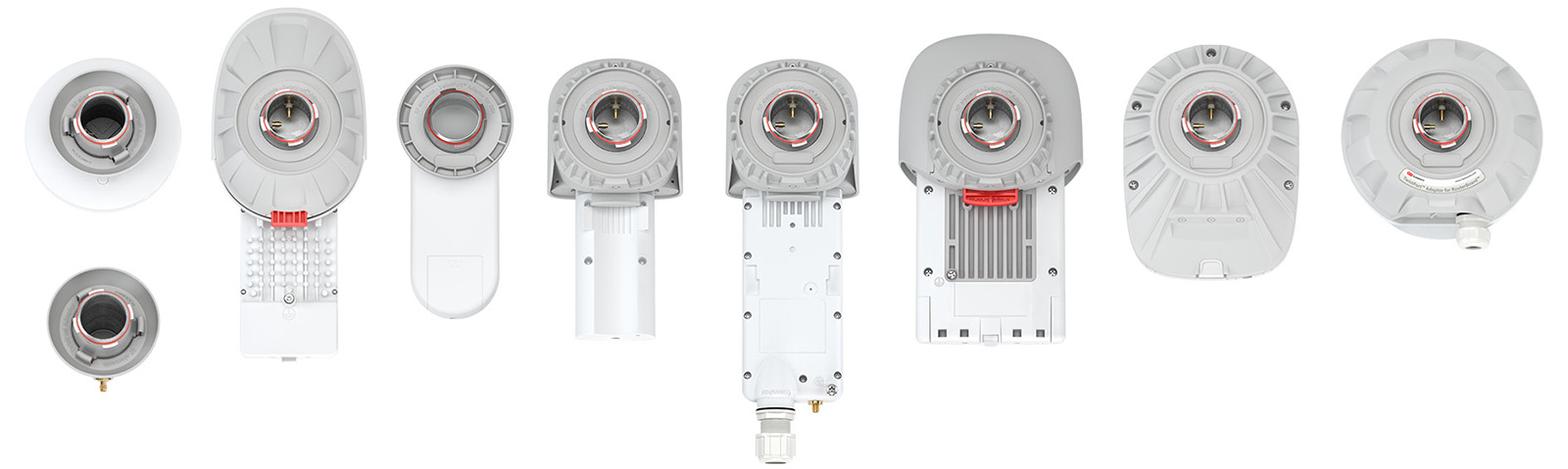

Kompatybilność z wieloma platformami
RF Elements oferuje TwistPort adaptery do wielu popularnych platform dostępnych na rynku, takich jak Ubiquiti, MikroTik, Mimosa czy Cambium Networks. Bez problemu znajdziesz adapter kompatybilny z rozwiązaniami, które stosujesz w swojej sieci.

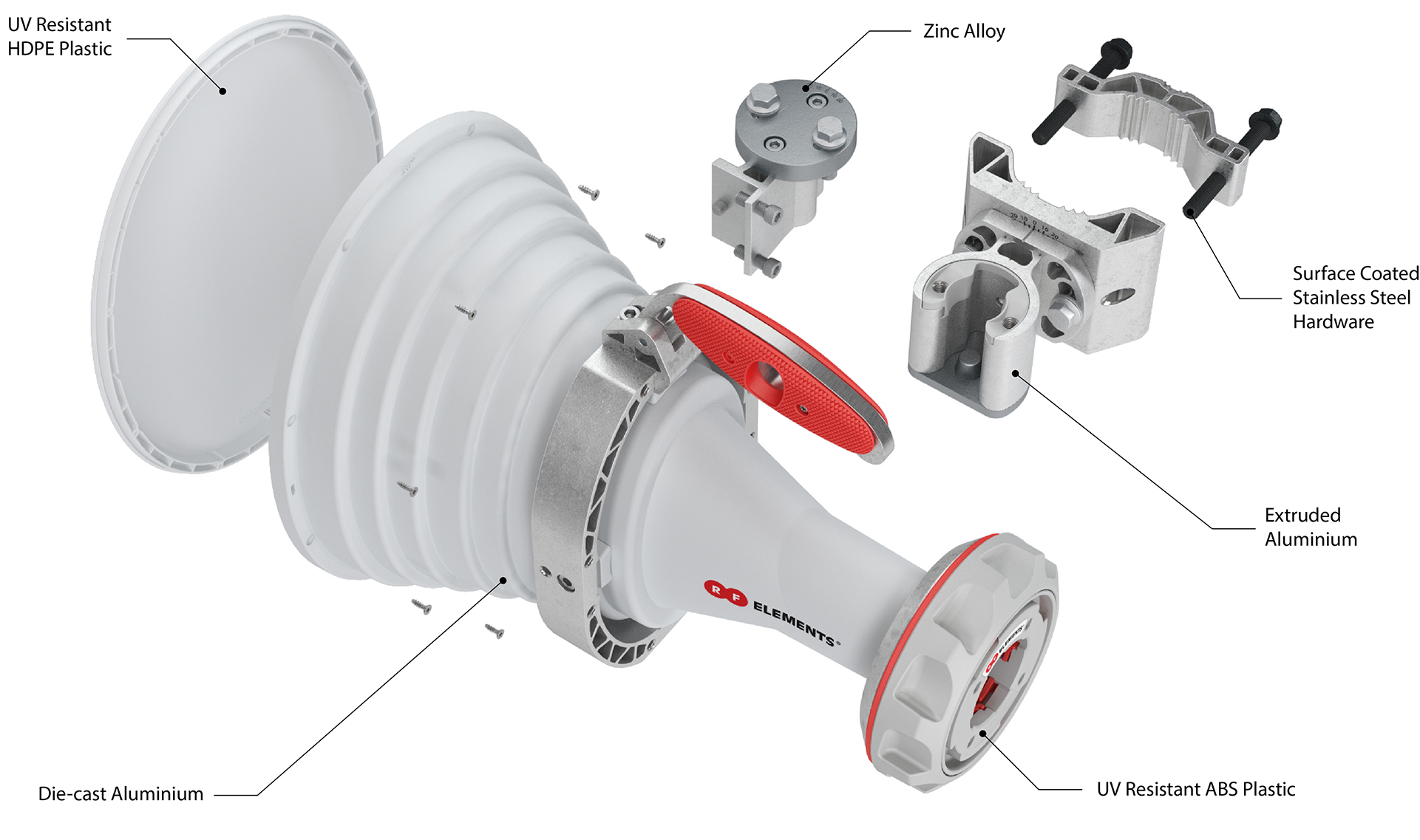

Wytrzymała konstrukcja
Korpus asymetrycznych anten Horn TP został wykonana z aluminium, jest zaprojektowany tak, aby wytrzymać najgorsze warunki atmosferyczne. Plastikowe elementy wykonano z wytrzymałego tworzywa ABS lub HDPE, a śruby ze stali nierdzewnej.
Innowacyjny uchwyt
W serii anten Asymetrycznych Horn TP zastosowano nowy system mocowania. Uchwyt jest osobnym elementem, do którego samą antenę przymocowuje się później, przy pomocy tylko 2 śrub. Cały proces możesz zobaczyć na poniższych grafikach:
Krok 1: Montaż uchwytu
Zamontuj uchwyt na słupie. Wystarczy, że połączysz dwa elementy przy pomocy dołączonych śrub.
Krok 2: Montaż anteny
Wsuń antenę w uchwyt, ustaw ją w odpowiedni sposób i na koniec przykręć śruby. Całego montażu możesz dokonać używając tylko jednego klucza!
Specyfikacja
AH60-TP | |
Złącze antenowe | TwistPort |
Rodzaj anteny | Horn |
Materiał |
Tworzywo ABS odporne na promieniowanie UV Poliwęglan HDPE Auminium Stal nierdzewna |
Stopień ochrony | IP55 |
Średnica słupa montażowego |
40 - 80 mm Producent rekomenduje używanie jak najszerszego słupa |
Dopuszczalna temperatura | Od -35 do 60 st. C |
Odporność na wiatr | 160 km/h |
Opór wiatru | 38 / 90 N - przód / bok przy 160 km/h |
Kąt pochylenia mechanicznego | ± 20° w obu płaszczyznach |
Waga | 4,7 kg |
Wymiary |
Szerokość (z uchwytem): 317 mm Wysokość: 334 mm Długość: 457 mm |
Wydajność | |
---|---|
Zakres częstotliwości | 5180 - 6000 MHz |
Zysk energetyczny | 17 dBi |
Szerokość wiązki azimuth -3 dB | H 45° / V 42° |
Szerokość wiązki elevation -3 dB | H 17° / V 16° |
Szerokość wiązki azimuth -6 dB | H 60° / V 60° |
Szerokość wiązki elevation -6 dB | H 25° / V 25° |
Sprawność | 95% |
Stosunek mocy wiązki przód / tył | 27 dB |
