Ubiquiti Hub Gate to hub przeznaczony do wykorzystania w systemie UniFi Access, pozwoli ci na kontrolowanie stanu otwarcia bramy i bocznych drzwi lub dwóch bram. Do działania wymaga zastosowania odpowiednich czytników oraz, opcjonalnie, kamer. W połączeniu z kamerami LRP (listę znajdziesz w specyfikacji) urządzenie może automatycznie otwierać bramę po rozpoznaniu zapamiętanej tablicy rejestracyjnej pojazdu. Opcji montażu i działania całego systemu jest wiele, zostały dokładnie opisane przez producenta w instrukcji instalacji. Urządzenie jest wyposażone w 5 gigabitowych portów Ethernet, na pierwszym z nich znajduje się wejście zasilania PoE++ (802.3bt), na pozostałych czterech umieszczono wyjścia zasilania PoE (802.3af). Możesz podłączyć do huba kompatybilne czytniki, interkom lub kamery IP. Obudowa została przystosowana do montażu na szynie DIN, w zestawie znajdują się kołki montażowe, które umożliwiają przymocowanie szyny do ściany, jeżeli nie chcesz używać skrzynki.
Hub z obsługą bramy i bocznych drzwi, do systemu UniFi Access
Oferowany produkt to hub przeznaczony do wykorzystania w systemie UniFi Access, bez możliwości pracy w trybie stand-alone. Urządzenie służy przede wszystkim do kontroli stanu otwarcia bramy oraz bocznych drzwi / furtki. W przypadku bramy dwustronnej możesz podłączyć oba skrzydła, bez możliwości dołączenia furtki. Do huba bezpośrednio łączy się elektronikę dostarczoną przez producenta danej bramy, schematy podłączenia znajdziesz w instrukcji producenta. Podstawowe rozwiązanie zaprojektowane przez producenta zakłada, że do huba łączysz kamery z funkcją LPR (ich listę znajdziesz w specyfikacji) oraz odpowiedni interkom. Kamera z funkcją LPR jest w stanie odczytywać tablice rejestracyjne i automatycznie otwierać bramę dla pojazdów, których numery są zapamiętane. Pozostali użytkownicy mogą skorzystać z interkomu.

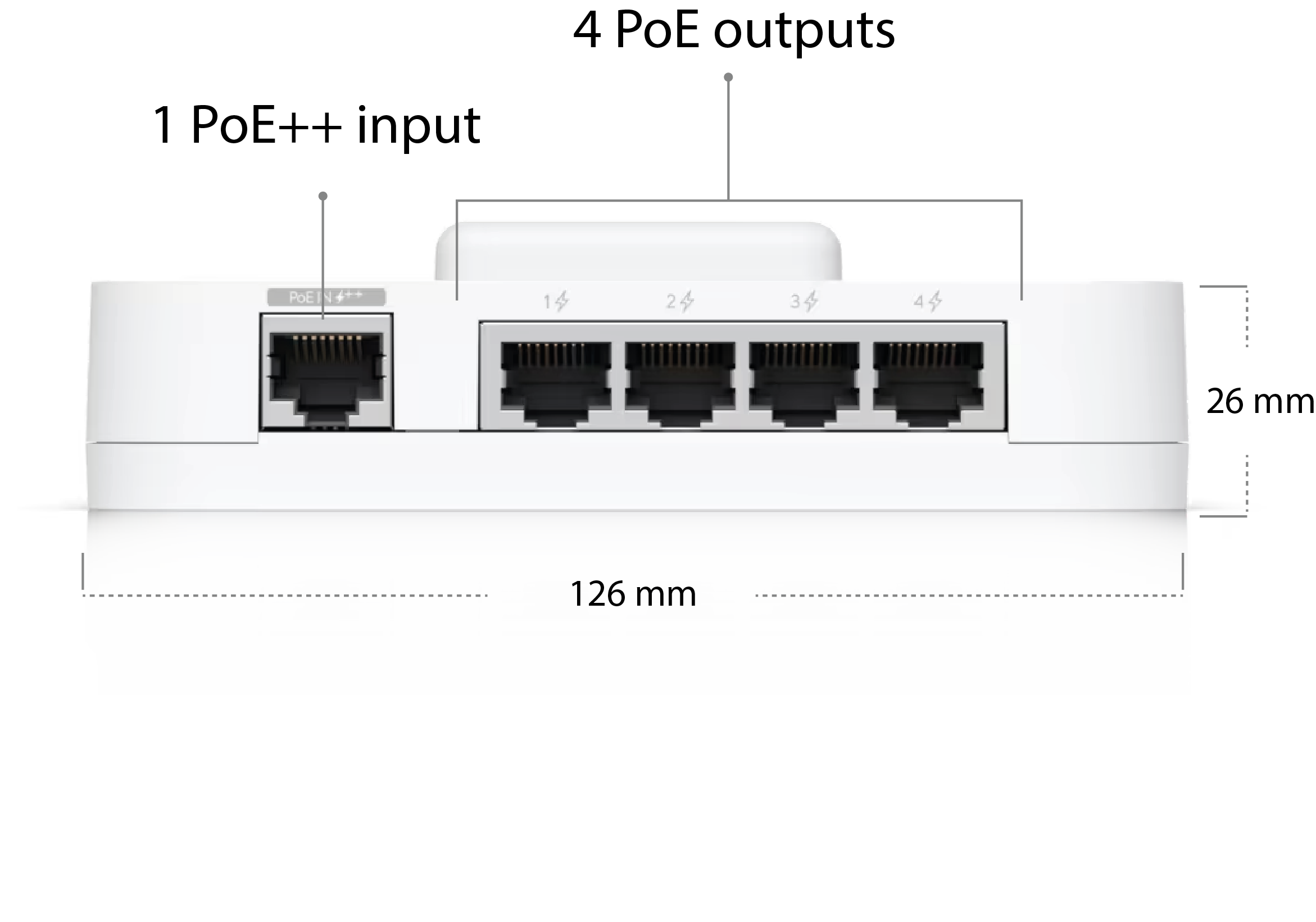

5 portów 1G Ethernet, 1 wejście PoE++, 4 wyjścia PoE
Urządzenie do komunikacji wykorzystuje 5 gigabitowych portów Ethernet (10/100/1000 Mb/s), na pierwszym z nich znajduje się wejście zasilania PoE++ (802.3bt). Na pozostałych 4 portach umieszczono wyjścia PoE (802.3af), do którego możesz podłączyć (i jednocześnie zasilać) interkom oraz kamery. Maksymalna moc na port wynosi 30 W, a maksymalny budżet mocy (na wszystkie porty) 55 W.
Zastosowanie

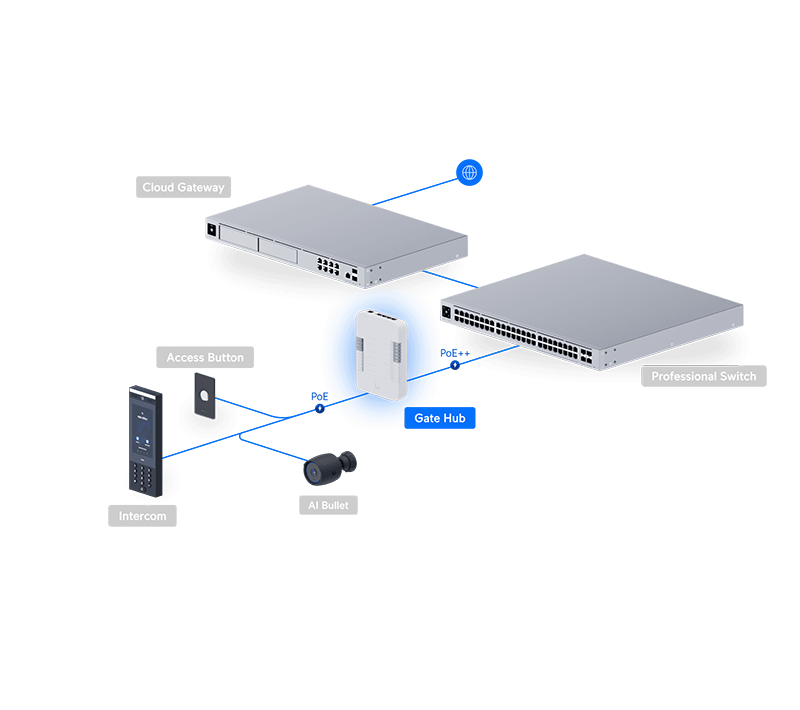

Gate Hub pozwoli ci kontrolować i automatycznie otwierać bramę, na jego podstawowe zastosowania składa się kontrola bramy przesuwnej przy wjeździe do posesji, kontrola dwukierunkowej bramy podnoszonej przy parkingach oraz kontrola bramy garażowej. W większości przypadków (oprócz bramy dwukierunkowej) możesz dodatkowo podłączyć boczne drzwi lub furtkę. W instalacji należy skorzystać z interkomu oraz kamer IP z funkcją LPR, po odpowiednim skonfigurowaniu kamery mogą odczytywać tablice rejestracyjne zbliżających się pojazdów i automatycznie otwierać bramę. Dzięki podłączeniu zewnętrznego interkomu goście mogą zadzwonić i poprosić o otwarcie drzwi, kompatybilny UA-Intercom (sprzedawany osobno) obsługuje również otwieranie przy pomocy kodu PIN, aplikacji czy kart NFC.

Specyfikacja
Ubiquiti UA-Hub-Gate | |
Ogólne właściwości | |
---|---|
Wymiary | 175 x 126 x 26 mm (6.9 x 5 x 1") |
Wymagany system UniFi | UniFi Access |
Liczba wspieranych drzwi | 1 brama, 1 boczne drzwi |
Terminale wejściowe |
1x żądanie otwarcia bramy 1x pozycja bramy 1x żądanie otwarcia bocznych drzwi 1x pozycja bocznych drzwi 1x alam |
Sposób zasilania | PoE++ (802.3bt) |
Zgodność z NDAA | Tak |
Poziom UL 294 |
Atak destrukcyjny: Poziom I Bezpieczeństwo linii: Poziom I Wytrzymałość: Poziom I Moc w trybie standby: Poziom I |
Kompatybilne kamery LPR |
UVC-AI-Turret UVC-AI-LPR UVC-AI-Dome UVC-AI-DSLR UVC-AI-Pro UVC-AI-Theta UVC-G6-Turret UVC-G6-Bullet UVC-G6-INS UVC-AI-PTZ UVC-G6-PTZ UVC-AI-PTZ-Precision |
Właściwości mechaniczne | |
Waga | 460 g (1 lb) |
Materiał obudowy | Poliwęglan |
Uchwyt | Na szynę DIN (w zestawie) |
Właściwości sprzętowe | |
Wejścia cyfrowe | Żądanie otwarcia bramy, pozycja bramy, żądanie otwarcia bocznych drzwi, pozycja bocznych drzwi, alarm |
Bezpotencjałowe przekaźniki wyjściowe (Dry Relay) |
2x podłączenie bramy 30 V DC, do 1 A 1x aux: 30 V DC, do 1 A |
Wyjście z zasilaniem | Podłączenie zamka drzwi bocznych: 12 V DC, do 1 A |
Zastosowanie | Wewnątrz budynków, podczas montażu na zewnątrz wymagane jest zastosowanie wodoodpornej puszki |
Dopuszczalna temperatura pracy | -30°C do 60°C |
Dopuszczalna wilgotność powietrza | 5%-90% niekondensująca |
Interfejs sieciowy | 5 gigabitowych portów Ethernet (10/100/1000 Mb/s) |
Interfejsy PoE |
1 wejście PoE++ (802.3bt) 50 V DC, 1 A 4 wyjścia PoE (802.3af) 50 V DC, 30 W na port (maks. 55 W łącznie) |
Maksymalny pobór mocy |
22 W (samo urządzenie) 60 W (z wyjściami PoE) |
Diody LED | Jedna dioda (biała / niebieska) |
Przyciski | Reset do ustawień fabrycznych |
Rekomendowane maksymalne długości przewodów |
UA-Lock-Electric (400 mA) Żyła 24 AWG: maks. 25 m Żyła 22 AWG: maks. 42 m Żyła 20 AWG: maks. 66 m UACC-Cable-DoorLockRelay: maks. 100 m
UA-Lock-Magnetic-540kg (500 mA) Żyła 24 AWG: maks. 20 m Żyła 22 AWG: maks. 32 m Żyła 20 AWG: maks. 21 m UACC-Cable-DoorLockRelay: maks. 80 m
UA-Lock-Magnetic-270kg (800 mA) Żyła 24 AWG: maks. 12 m Żyła 22 AWG: maks. 20 m Żyła 20 AWG: maks. 30 m UACC-Cable-DoorLockRelay: maks. 46 m
Pozostałe zamki (1 A) Żyła 24 AWG: maks. 9 m Żyła 22 AWG: maks. 15 m Żyła 20 AWG: maks. 24 m UACC-Cable-DoorLockRelay: maks. 36 m |
Wymagania okablowania PoE |
Rekomendowane jest okablowanie kategorii minimum 5e. Kategoria powinna być dopasowana do wymogów dotyczących przepustowości transmisji w danej lokalizacji. Minimalny przekrój żyły patch corda instalacyjnego powinien wynosić 26 AWG (0,13 mm²), minimalny przekrój żyły kabla powinien wynosić 24 AWG (0,21 mm²). |
Właściwości oprogramowania | |
Aplikacja do zarządzania | UniFi Access |
