Tinycontrol LAN Kontroler v4

Tinycontrol LAN Kontroler v4

Producent: Tinycontrol

Kod produktu: LANKON-005

Numer katalogowy: 9827

Gwarancja (miesiące):

Cena

62,12 €

76,41 € z VAT

favoriteDodaj do listy życzeń

Opis

Tinycontrol LAN Kontroler v4 to urządzenie służące do zdalnej kontroli podłączonych czujników. Posiada wbudowany serwer WWW, do komunikacji możesz wykorzystać port fast Ethernet lub interfejs bezprzewodowy Wi-Fi (802.11 n). Urządzenie wspiera protokoły SNMP, HTTP oraz MQTT, obsługuje także szyfrowane połączenia. Kontroler posiada 2 wejścia analogowe do pomiaru napięć, prądu DC i prądu AC, 1 wejście analogowe do pomiaru napięć, prądu DC, prądu AC, czujników ciśnienia, termopar, czujników odległości i innych oraz 1 wejście cyfrowe w standardzie 1-wire / I2C do podłączenia różnego rodzaju czujników. Oprogramowanie pozwoli ci na zdalne kontrolowanie zbieranych danych oraz wprowadzenie zdalnego sterowania. Możesz stworzyć harmonogram korzystając ze zdarzeń czasowych lub tablicę zdarzeń opartą o jeden z trzech warunków. Kontroler został wyposażony w 3 wyjścia PWM 1 Hz - 1 MHz, 1 wyjście tranzystorowe (do sterowania odbiornikami o poborze prądu do 0,6 A) oraz 4 wyjścia w standardzie OC do załączania przekaźników. Zasilanie do urządzenia możesz doprowadzić korzystając z PoE (pasywne lub w standardzie 802.3 af) lub standardowego gniazda DC. Zakres napięcia wejściowego wynosi 8 - 58 V, maksymalny pobór mocy (bez włączonych przekaźników) to 0,5 W.

Komunikacja Wi-Fi / Ethernet

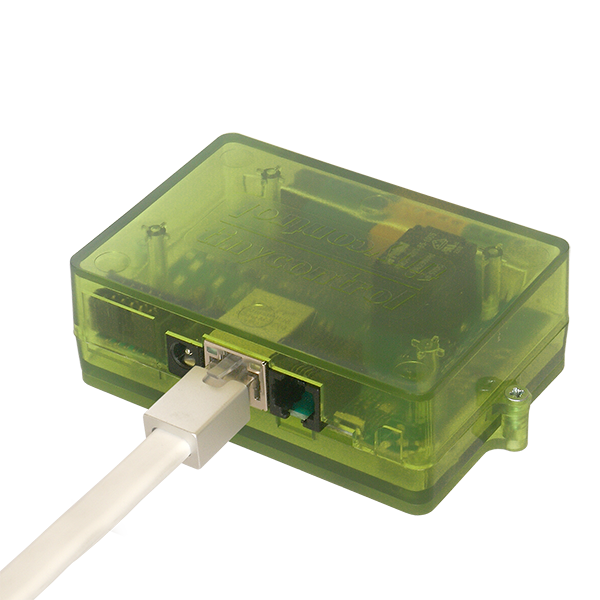

LAN Kontroler v4 posiada 1 port fast Ethernet (10/100 Mb/s) oraz interfejs bezprzewodowy Wi-Fi (802.11 n). Do komunikacji możesz wykorzystać jeden z powyższych interfejsów lub oba jednocześnie.

Wbudowany serwer WWW

Oferowany produkt posiada wbudowany serwer WWW, zapewnia wygodne i proste zarządzanie w formie graficznego interfejsu. Możliwe jest również wysyłanie poleceń z wykorzystaniem HTTP lub MQTT.

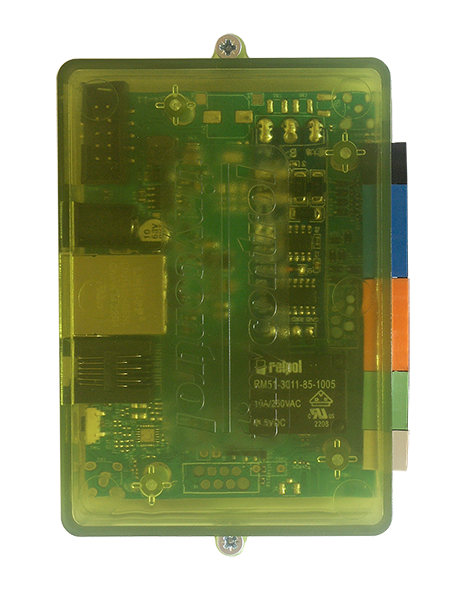

Wejścia / wyjścia

Kontroler został wyposażony w interfejsy:

Modbus (czarny blok)
Wejścia logiczne (niebieski blok)
Wejścia analogowe (pomarańczowy blok)
Wyjścia przekaźnikowe (zielony blok)
Wyjście tranzystorowe (jasnozielony blok)
1-Wire / I2C (port RJ11)
Wyjścia OC / PWM (złącza obok gniazda zasilania)

Zaawansowane zarządzanie

Urządzenie pozwala programować pracę w oparciu o operatory logiczne i zdarzenia. Np. po wykryciu zbyt wysokiej temperatury możesz wykonać zdarzenie - wysłanie wiadomości e-mail lub SMS. Opcji konfiguracji jest bardzo dużo, w zależności od zastosowanych czujników.

Harmonogram pozwoli ci zaplanować zdarzenia, które mają wykonywać się regularnie. Przykładowo - codziennie możesz resetować licznik energii służący do zliczania dobowego zużycia.

Wyjścia pozwalają na skonfigurowanie czasu powrotu (automatycznie zmienia stan wyjścia na przeciwny po wpisanym czasie od pierwszej zmiany), okresowe przełączania (okresowe włączanie i wyłączanie) oraz wyjścia po uruchomieniu (opóźnienie w załączaniu po powrocie zasilania).

Specyfikacja

Tinycontrol LAN Kontroler v4
Napięcie zasilania	8 - 58 V
Pobór mocy	0,5 W (bez włączonych przekaźników)
Zasilanie PoE	IEEE 802.3 af tryb A Pasywne PoE ze zworką
Interfejsy	Fast Ethernet 10/100 Mb/s Wi-Fi 802.11 n
Interfejsy pomiarowe	Modbus RTU 4 wejścia cyfrowe (L = 0 - 0.3 V, H = 0.8 - 30 V dla INPD1, L = 0 - 0.1 V, H = 1.3 - 30 V dla INPD2-INPD4) 3 wejścia analogowe (0.1 - 3.3 V lub 0 - 58 V dla INPA1-INPA2, 0.1 - 5 V lub 0 - 58 V dla INPA3) 1-Wire (wspólne złącze RJ12) I2C (wspólne złącze RJ12)
Wyjścia	1 wyjście przekaźnikowe (NO, C, NC). 255VAC 10A 4 wyjścia w standardzie OC (open collerctor) 1 wyjście tranzystorowe (V = VCC) 3 wyjście PWM (3.3V @ 1-1000000 Hz)
Zakres temperatury pracy	Od -20 do 85 st. C
Wymiary	106 x 79 x 38 mm
Waga	130 g
Montaż na szynie DIN	Tak (35 mm)
