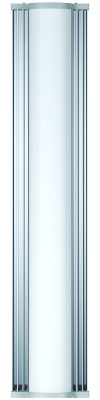

RF Elements Array Sector 3-17 HV antena sektorowa 3 GHz, 118°, 17 dBi, złącza RP-SMA
Producent: RF Elements
Kod produktu: RFE-AS-3-17HV
Numer katalogowy: 9033
Gwarancja (miesiące):
Promocja
442,30 zł
238,16
292,94z VAT
Najniższa cena z 30 dni przed obniżką: 442,30 zł netto
Liczba sztuk
-
+
favoriteDodaj do listy życzeń
Opis

RF Elements Array Sector 3-17 HV to antena sektorowa przeznaczona do pracy w paśmie 3 GHz. Szerokość wiązki głównej wynosi 118° (-6 dB), a zysk energetyczny 17 dBi. W tej wersji antena posiada podwójną polaryzację pionową i poziomą (HV). Zastosowano standardowe złącza RP-SMA, więc jest kompatybilna z większością radiów dostępnych na rynku. Dodatkowym atutem jest specjalna osłona opatentowana przez RF Elements - BackShield. Znacznie redukuje promieniowanie wsteczne i poziom listków bocznych, dzięki czemu antena efektywnie wykorzystuje pasmo i może być stosowana w większej liczbie na jednym maszcie.

Anteny Array Sector na pasmo 3 GHz

Nowa seria anten Array Sector jest przeznaczona do pracy w paśmie 3 GHz, wyróżnia się bardzo dużą wydajnością i wysokimi możliwościami kolokacji.

Doskonała wydajność

Stabilny zysk w całym zakresie

Antena cechuje się stałym zyskiem energetycznym w całym zakresie pracy.

Szeroki zakres częstotliwości

Array Sector jest zoptymalizowany do pracy w częstotliwości 3400 - 3800 MHz. Pokrywa pasma CBRS i LTE 42, 43.

Osłona BackShield

Opatentowana osłona BackShield zmniejsza promieniowanie wsteczne i poziom listków bocznych. Dzięki temu możesz zastosować wiele antena na jednym maszcie i pokrywać zasięgiem duże obszary.

Mała waga, niewielkie rozmiary

Produkt został wykonany z aluminium, dzięki czemu wyróżnia się bardzo dużą wytrzymałością przy jednoczesnym zachowaniu niewielkich wymiarów oraz małej wagi.

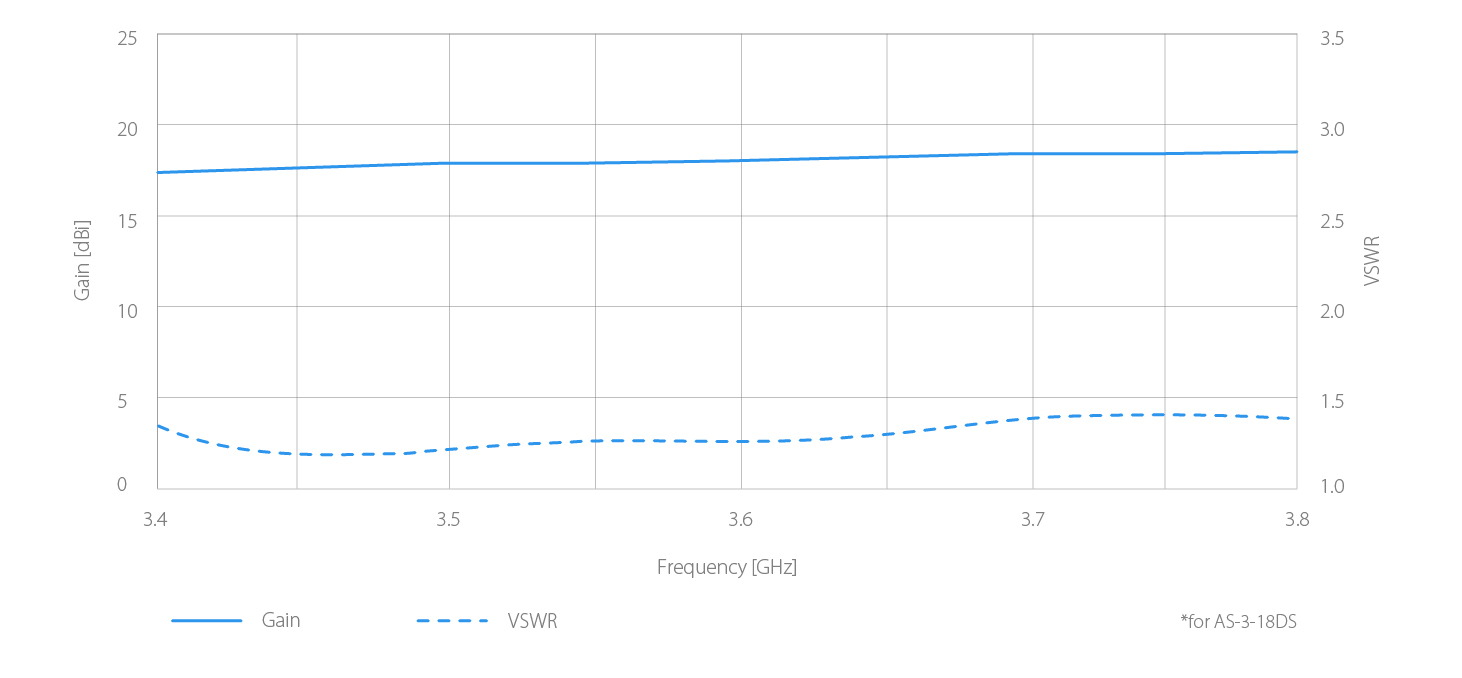

Stabilny zysk energetyczny

Zysk energetyczny anten Array Sector jest stabilny w całym zakresie, od 3400 do 3800 MHz. Równie dobrą wartością wyróżnia się VSWR, do anteny dostarczana jest maksymalna moc z radia.

Duże możliwości kolokacji

Dzięki zminimalizowaniu promieniowania wstecznego i poziomu listków bocznych na jednym maszcie możesz zamontować kilka anten Array Sector, bez obawy o negatywny wpływ na transmisję. Doskonale sprawdzą się w rozwiązaniach typu klaster (Cluster), w których w każdym klastrze montujesz 4 anteny celem uzyskania pełnego pokrycia.

Osłona BackShield

BackShield to opatentowana przez RF Elements osłona, która minimalizuje promieniowanie wsteczne i poziom listków bocznych. Osłona została zintegrowana z całą anteną, więc nie musisz dokupywać żadnych dodatkowych akcesoriów!

Nowy uchwyt antenowy

Wraz z serią Array Sector producent prezentuje zupełnie nowy rodzaj uchwytu. Został skonstruowany tak, aby mieć jak najmniej elementów, a co za tym idzie - aby jego montaż był możliwie najprostszy. Śruby zostały wykonane ze stali nierdzewnej i pokryte czarną, zabezpieczającą powłoką.

Wytrzymała konstrukcja

Główna część obudowy została wykonana z aluminium, jest w stanie wytrzymać bardzo trudne warunki atmosferyczne. Uchwyt również jest wykonany z aluminium, a śruby ze stali nierdzewnej. Elementy z tworzywa sztucznego zostały wykonane z ABS oraz polietylenu.

Specyfikacja

AS-3-17HV
Złącze antenowe 2x RP-SMA na zintegrowanych pigtailach
Rodzaj anteny Patch Array
Materiały

Tworzywo sztuczne ABS odporne na UV

Aluminium

Stal nierdzewna

Stopień ochrony IP55
Dopuszczalna temperatura pracy Od -35 do 60 st. C
Odporność na wiatr 160 km/h
Opór wiatru 217 / 65 N - przód / bok - przy 160 km/h
Elektryczne pochylenie wiązki
Średnica słupa montażowego

40 - 80 mm

Producent sugeruje użycie jak najszerszego słupa

Waga 3,9 kg
Wymiary

Wysokość: 804 mm

Szerokość: 160 mm

Długość (z uchwytem): 257 mm

Wydajność
Zakres częstotliwości 3,4 - 3,8 GHz
Zysk energetyczny 17,4 dBi
Polaryzacja Podwójna liniowa, pionowa i pozioma
Szerokość wiązki głównej azimuth -3 dB H 91° / V 83°
Szerokość wiązki głównej elevation -3 dB H 6° / V 6°
Szerokość wiązki głównej azimuth -6 dB H 118° / V 118°
Szerokość wiązki głównej elevation -6 dB H 9° / V 9°
Stosunek mocy wiązki przód / tył 30 dB
Sprawność wiązki (beam efficiency) 87%
Izolacja polaryzacji ortogonalnej H 30 dB / V 30 dB
Maksymalne VSWR 1,6
Typowe VSWR 1,3
Izolacja pomiędzy złączami 30 dB
