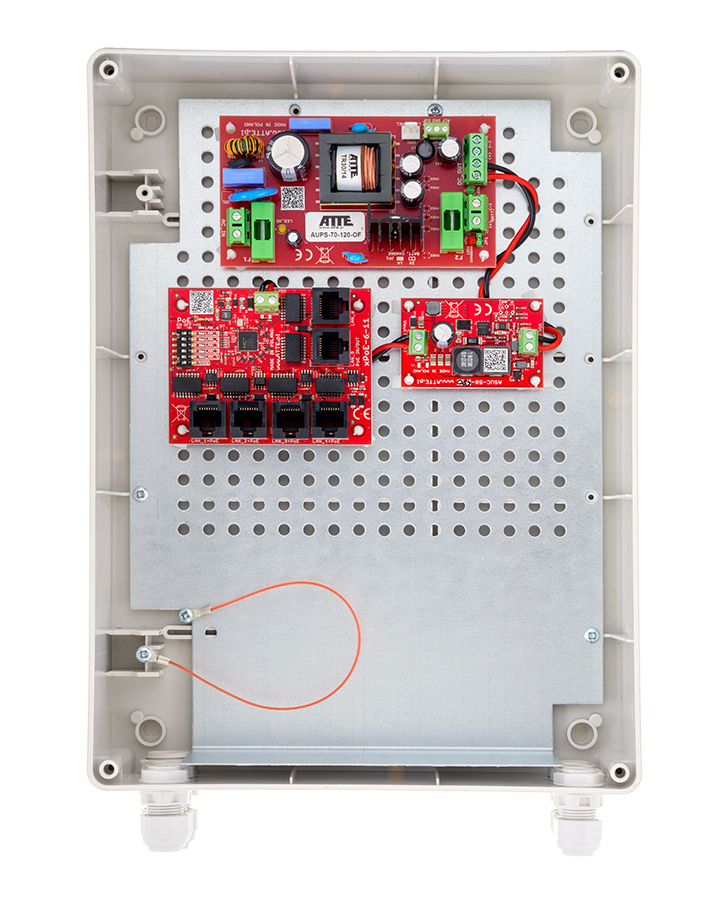

ATTE IPUPS-5-11-XL2 switch (przełącznik) 6x FE, 5x PoE OUT (pasywne / 802.3af/at) z zasilaczem buforowym 72 W, obudowa na zewnątrz budynków
Producent: ATTE
Kod produktu: ATTE-IPUPS-5-11-XL2
Numer katalogowy: 8437
Gwarancja (miesiące):
Cena
719,00
884,37z VAT
Liczba sztuk
-
+
favoriteDodaj do listy życzeń
Opis

IPUPS-5-11-XL2 to zestaw do zasilania buforowego kamer telewizji przemysłowej IP. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer monitoringu wymagających bezprzerwowego działania. Urządzenie
przeznaczone jest do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Tryb LONG RANGE pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.

Układ jest przystosowany do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA. Urządzenie zamknięte jest w obudowie zewnętrznej serii ABOX stanowiącej wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i inne, niekorzystne czynniki atmosferyczne.

Najważniejsze cechy:

  • możliwość zasilania buforowego 5 odbiorników PoE 802.3at/af lub PoE PASSIVE
  • miejsce na akumulator 7 Ah
  • do 40W mocy na portach PoE
  • możliwość transmisji danych na 280m (w trybie LONG RANGE)
  • możliwość wyłączenia zasilania na wybranych portach PoE
  • niezależne bezpieczniki elektroniczne dla każdego kanału PoE (auto powrót)
  • niskie nagrzewanie wewnątrz obudowy dzięki wysokiej sprawności zasilacza (> 90%)
  • łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
  • łatwa rozbudowa systemu przez dołączenie dodatkowych switchy serii xPoE, IP, IPB lub IPUPS
  • wejście kablami przez zamontowane w obudowie dławnice: 5xM16 oraz 1xM20
  • w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56
  • możliwość montażu na słupach lub latarniach za pomocą adaptera ADD-001 (sprzedawany osobno)

Specyfikacja

IPUPS-5-11-XL2
Porty LAN 6 portów RJ45 10/100Mbps
5 x PoE, 1 x UPLINK
Funkcje portów

LAN 1 ... LAN 4:
WEJŚCIE PoE PASSIVE (do 40W) - zasilanie switcha
WYJŚCIE PoE - do odbiorników PoEPASSIVE (do 40W) oraz 802.3af (do 15,4W),
802.3at (do 30W)



LAN5:
WEJŚCIE PoE PASSIVE (do 70W) - zasilanie switcha
WYJŚCIE PoE (VIN > 48 VDC) - do odbiorników PoE PASSIVE (do 70W) oraz
802.3af (do 15,4W), 802.3at (do 30W)



LAN6:
UPLINK (bez zasilania PoE)

Tryby pracy

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m


Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m
LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m

Akumulator

1 x akumulator żelowy lub AGM 12V / 7Ah

(w zestawie nie ma akumulatora)

Napięcie wyjściowe zasilacza 12 VDC +/-15%
Napięcie wyjściowe PoE 48 VDC +/- 2%
Moc zasilacza 72 W
Sprawność 90% @60W
Napięcie wejściowe 190 ... 260 VAC, 50 Hz
Prąd ładowania akumulatora 1 A lub 2 A (wybierane zworą JP1)
Zabezpieczenie wejścia zasilacza Bezpiecznik topikowy zwłoczny 3,15A
Zabezpieczenie wyjścia zasilacza

Zasilanie sieciowe:
Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A (po zwarciu
może być wymagany restart zasilacza)


Praca z akumulatora:
Bezpiecznik topikowy zwłoczny 6,3A

Zabezpieczenia portów

LAN 1 ... LAN 6, VIN
Zabezpieczenie przepięciowe


LAN 1...LAN 4
Zabezpieczenie przeciwzwarciowe 0,75A z auto powrotem



LAN 5
Zabezpieczenie przeciwzwarciowe 1,25A z auto powrotem

Zabezpieczenie obwodu akumulatora

Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem:
Bezpiecznik topikowy 6,3A


Zabezpieczenie przez głębokim rozładowaniem:
Odłączenie akumulatora dla napięcia poniżej 10,2 V z automatycznym powrotem
podaniu napięcia sieciowego

Sygnalizacja pracy

AUPS-70-120-OF:
LED1 (żółta) - obecność napięcia sieci
LED2 (zielona) - obecność napięcia wyjściowego
LED3 (czerwona) - ładowanie akumulatora


xPoE-6-11-OF:
Diody LED w złączach LAN 1 ... LAN 5 -
obecność zasilania PoE na porcie

Wyjścia techniczne

AUPS-70-120-OF:
OUF – brak napięcia +DC_OUT
ACF – brak napięcia AC


Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)

Uruchomienie przy braku zasilania AC Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN1 ... LAN 5)
PoE WYŁĄCZONE na porcie - przełącznik w pozycji OFF
PoE ZAŁĄCZONE na porcie - przełącznik w pozycji ON
Konstrukcja obudowy Obudowa ABOX-XL2
Materiał obudowy - tworzywo, kolor szary (RAL7035)
Zamontowane dławnice 5 x M16, 1 x M20
Montaż Naścienny, uchwyty montażowe
Stopień ochrony IP56
Temperatura pracy -20 ... +50°C
Wymiary 300 x 220 x 120 mm
Waga 1,64 kg
