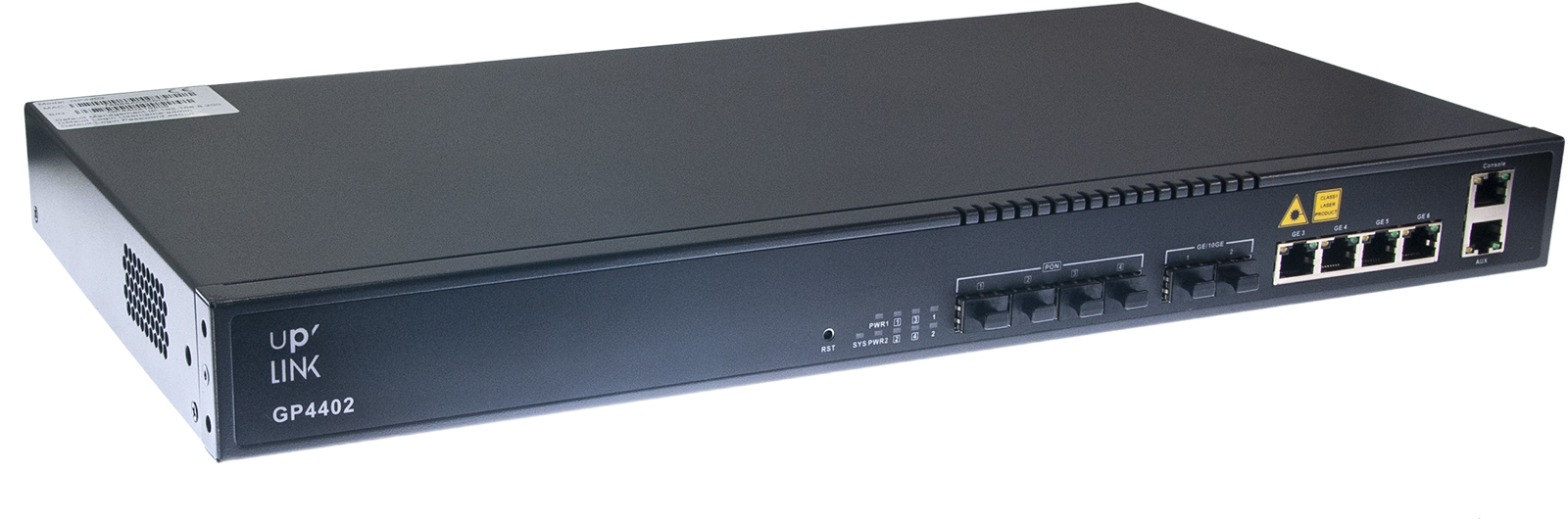

UPLINK GPON OLT 4402 4x PON 4x GbE 2x SFP+

UPLINK GPON OLT 4402 4x PON 4x GbE 2x SFP+

Producent: Uplink

Kod produktu: UPLINK-GP4402

Numer katalogowy: 7113

Gwarancja (miesiące):

Urządzenie wycofane z produkcji. Zamiennik: Uplink GP4202

Produkt archiwalny

Opis

Uplink GP4402 to terminal OLT przystosowany do wykorzystania w sieci GPON. Wyposażony jest w 4 porty PON oraz 6 portów uplinkowych, w tym 4 gigabitowe porty Ethernet i 2 sloty SFP+ (10 Gb/s). Dodatkowo urządzenie posiada porty Console i Aux (Ethernet). OLT w pełni wspiera multicasty i IGMP Snooping, doskonale nadaje się do dostarczania usług typu triple play.

Maksymalny split na port wynosi 1:128, a więc teoretycznie przy pełnym obsadzeniu GP4402 umożliwia podłączenie 512 abonentów. Przepustowość na port wynosi 2,5 Gb/s w downstreamie i 1,25 Gb/s w upstreamie. W przybliżeniu urządzenie posiada funkcjonalność zarządzalnego switcha, wspiera DHCP (serwer / relay / snooping), statyczny routing, ARP proxy, RIP v1/v2 oraz OSPF v2. Zarządzanie odbywa się przez graficzny interfejs Web lub linię komend. Interfejs jest przejrzysty i prosty w obsłudze.

Terminal został przez nas przetestowany pod kątem współpracy z końcówkami ONU/ONT innych producentów!

Film instruktażowy dotyczący konfiguracji OLTa i podłączenia ONT (na przykładzie Huaweia HG8245H): Konfiguracja GP4402

Instrukcja do konfiguracji Web
Przykłady konfiguracji

Uwaga! W zestawie nie ma wkładek GPON!

Firmware

Wersja V2.2.3R (maj 2022)

Uwaga! Po aktualizacji do wersji 2.0.7R lub wyższej zmieniają się domyślne dane logowania na:
Login: admin
Hasło: Xpon@Olt9417#

Najważniejsze cechy:

terminal OLT do sieci GPON;
interfejs graficzny www;
4 porty PON;
maks. split na port PON: 1:128;
przepustowość na port PON: downstream: 2,5 Gb/s, upstream: 1,25 Gb/s;
4 gigabitowe porty Ethernet (uplink);
2 sloty SFP+ (uplink);
pełne wsparcie multicastów i IGMP Snoopingu;
DHCP serwer / relay / snooping, statyczny routing (RIP v1/v2, OSPF v2).

Specyfikacja:

Uplink GP4402
Porty uplinkowe	4 gigabitowych portów Ethernet 10/100/1000 Mb/s 2 sloty SFP+
Porty PON	4 sloty Maks. split 1:128
Port zarządzający	1 port AUX (RJ45) 1 port konsoli (RJ45)
Maksymalny zasięg transmisji	20 km
Przepustowość portu PON	Downstream: 2488 Mb/s Upstream: 1244 Mb/s
Długość fali	Tx: 1490 nm Rx: 1310 nm
Moc nadawcza (Tx)	Dla wkładek klasy B+: -2 ~ 2 dBm Dla wkładek klasy C+: 3 ~ 7 dBm
Czułość odbioru (Rx)	Dla wkładek klasy B+: -28 dBm Dla wkładek klasy C+: -30 dBm
Sposób zarządzania	SNMP, Telnet, CLI, Web
Funkcje zarządzania	Monitorowanie i konfiguracja portów Zarządzanie Layer2, takie jak VLAN, Trunk, RSTP, IGMP, QoS Funkcje zarządzania PON: DBA, autoryzacja ONU, ACL, QoS Konfiguracja i zarządzanie ONU Zarządzanie alarmami
Layer2 switch	16K adresów MAC VLAN Do 4096 VLANów VLAN tag / untag, VLAN transparent transmission QinQ Storm control w oparciu o port Izolacja portów Limit przepustowości na port 802.1D i 802.1W Statyczny LACP QoS w oparciu o port, VIC, TOS i adres MAC Lista kontroli dostępu (ACL) IEEE 802.x flow control Statystyki i monitorowanie portów
Multicasty	IGMP Snooping 256 grup IP Multicast
DHCP	DHCP Serwer DHCP Relay DHCP Snooping
Layer 3 routing	ARP Proxy Statyczny routing Subnet routes: 512 Host routes: 1024
Funkcje GPON	Tcont dba Gemport traffic ITU-T 984.x ONU auto-discovery / link detection / zdalna aktualizacji soft VLAN division Separacja użytkowników Broadcast storm resistance Izolacja portów ACL / SNMP RSTP, IGMP Proxy
Sposób zasilania	Wbudowany zasilacz AC/DC
Dopuszczalna temperatura pracy	Od -10 do 55 st. C
Dopuszczalna temperatura przechowywania	Od -40 do 85 st. C
Dopuszczalna wilgotność powietrza	5%-90% niekondensująca
