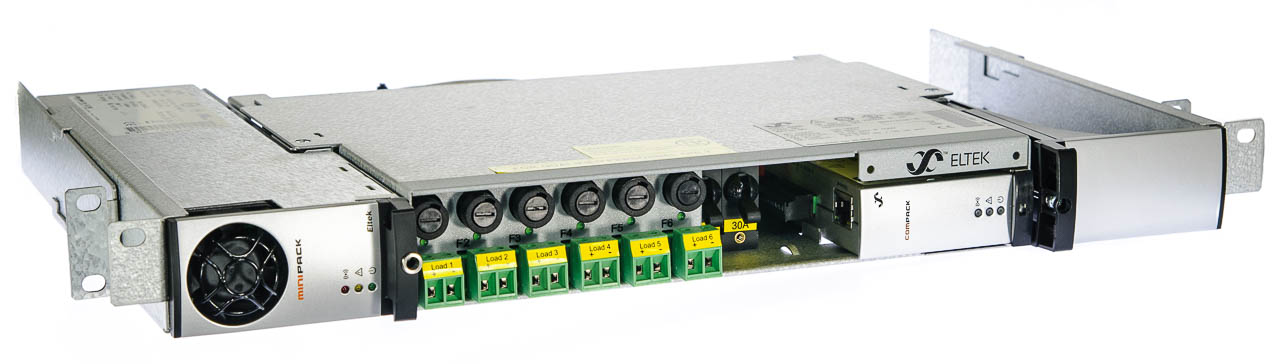

ELTEK Minipack 1U 48V 880 W siłownia telekomunikacyjna (1 prostownik)

ELTEK Minipack 1U 48V 880 W siłownia telekomunikacyjna (1 prostownik)

Producent: Eltek

Kod produktu: ELTEK-MINIPACK-1U-1P

Numer katalogowy: 5607

Gwarancja (miesiące):

Siłownia 48V. Moc 800W, rozszerzalna do 1.6kW

Produkt archiwalny

Opis

Eltek Minipack 1U to niewielki i wydajny system zasilania wyposażony w 1 prostownik o mocy 800 W. W urządzeniu znajduje się miejsce na kolejny prostownik, dzięki któremu łączna moc może osiągnąć nawet 1600 W. Minipack zawiera w sobie sterownik Compack i zabezpieczenie dystrybucji DC.

Wysokość urządzenia wynosi 1U, konstrukcja ułatwia dostęp do zacisków AC, DC i alarmowych nawet w przypadkach, w których bezpośrednio poniżej i powyżej zamontowane są inne urządzenia. Głębokość obudowy to 250 mm, dzięki czemu siłownia idealnie pasuje do szaf typu ETSI.

Datasheet

Najważniejsze cechy:

niezawodność;
niewielkie rozmiary;
wysoka gęstość mocy;
zewnętrzna lub zintegrowana dystrybucja;
sterowanie cyfrowe;
chłodzenie;
unikalne połączenie typu "plug & play";
globalna aprobata: urządzenie spełnia wymagania CE i UL.

Specyfikacja:

Wejście AC
Minipack 1U
Napięcie	85 - 300 V AC (nominalne 185 - 276 V AC). Zasilanie jedno lub dwufazowe, liniowe ograniczanie mocy poniżej 185 V AC.
Przyłącze AC	Kostki zaciskowe 2.5 mm2 (12 AWG)
Prąd maksymalny	4,9 A rms maksymalnie dla jednego prostownika przy nominalnym napięciu wejścia i pełnym obciążeniu. Prąd upływu: 1,7 mA przy 250 V AC / 50 Hz
Zabezpieczenia wejściowe	Zabezpieczenie wewnętrzne prostownika
Kontrola
Jednostka monitorująca	Compack
Sterowanie lokalne	Interfejs WWW - komunikacja za pomocą standardowej przeglądarki internetowej lub przy użyciu oprogramowania PowerSuite
Sterowanie zdalne	Oprogramowanie PowerSuite lub WEB Interfejs, protokół SNMP oraz email
Wyjścia alarmowe	3 przekaźniki alarmowe (NO, NC, C)
Wskaźniki wizualne	Zielona dioda LED - system sprawny, bez uszkodzeń żółta dioda LED - alarm/y niepilny/e czerwona dioda LED - alarm/y pilny/e
Wejścia cyfrowe	3 wielofunkcyjne wejścia Możliwość wykorzystania do pomiaru temperatury, cyfrowego lub analogowego monitoringu.
Pomiar prądu	Prąd baterii prąd prostowników
Alarmy	Zadziałanie bezpiecznika odbioru zadziałanie bezpiecznika baterii zadziałanie stycznika LVD niskie napięcie wyjściowe (2 poziomy alarmowe) wysokie napięcie wyjściowe (2 poziomy alarmowe) nieprawidłowa pojemność baterii alarm temperatury alarm symetrii baterii
Wyjście DC
Napięcie	48 V DC
Moc	400 - 1600W (maksymalnie 33A przy 48 V DC)
Opcje dystrybucji DC
Zabezpieczenia odbiorników	Zbiorcze wyjście DC (niezabezpieczone) 4x (2-16A), zabezpieczenia szklane 5x20 mm
Zabezpieczenie baterii	2x30 A
Programowany LVBD	LVBD: 30A
Przyłącza
Przyłącze baterii / przyłącze zewnętrznej dystrybucji	Złącza zaciskowe 10 mm2
Przyłącza wyłączników odbiorów	Złącza zaciskowe 4,0 mm2 (AWG 11)
Przyłącza alarmowe	Złącza zaciskowe 1,5 mm2 (AWG 12)
System	Wysuwalna rama umożliwiająca łatwy dostęp do zacisków siłowni
Pozostałe parametry
Izolacja	3,0 kV AC wejście-wyjście 1,5 kV AC wejście-ziemia 0,5 kV DC wyjście-ziemia
Temperatura pracy	od -40 do 75 °C
Temperatura przechowywania	od -40 do 80 °C
Wymiary	Szerokość 19" (446 mm + uszy montażowe) wysokość 1U, głębokość 250 mm Zalecana głębokość obudowy: minimum 300 mm
Waga (bez prostowników)	Około 2,66 kg
Standardy wykonania
Bezpieczeństwo	IEC 60950-1 UL 60950-1
EMC	ETSI EN 300 386 V.1.3.2 (sieci telekomunikacyjne) EN 61000-6-1 (odporność, przemysł lekki) EN 61000-6-2 (odporność, przemysł) EN 61000-6-3 (emisja, przemysł lekki) EN 61000-6-4 (emisja, przemysł)
Środowisko	ETSI EN 300 019 ETSI EN 300 132-2
