Ubiquiti AF-11FX radio airFiber 11GHz bez duplexera

Producent: Ubiquiti Networks

Kod produktu: UQ-AF-11FX

Numer katalogowy: 6270

Gwarancja (miesiące):

Produkt archiwalny

Opis

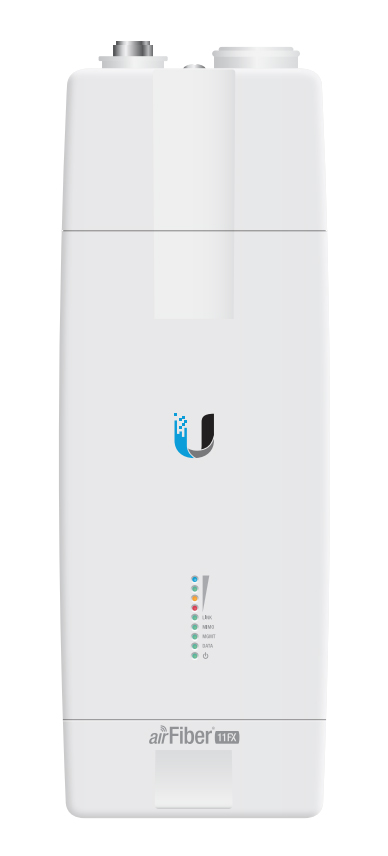

Ubiquiti airFiber 11X to wydajne radio pracujące w paśmie 11 GHz (wersja bez duplexera). Służy do zestawienia bezprzewodowych połączeń typu punkt-punkt na duże odległości. Urządzenie podczas pracy wykorzystuje dwie częstotliwości: 10,94 - 11,2 GHz oraz 11,44 - 11,7 GHz. Transmisja przeprowadzana jest na dwóch kanałach, dzięki czemu możliwe jest pełne wykorzystanie pasma i rozdzielenie Tx od Rx.

Radio wyposażone jest w w procesor INVICTUS 2 IC, oferuje moc nadawczą nawet do 30 dBm i przepustowość do 1,2 Gb/s. Szerokość kanału może wynosić od 3,5 do 56 MHz, maksymalna modulacja to 1024 QAM. Urządzenie może być zasilane poprzez pasywne PoE lub terminal DC. Zakres napicia wejściowego: 38 - 56 V DC.

Zależnie od zapotrzebowania do radia AF-11X należy dobrać odpowiednie anteny (na wyjściu duplexera znajduje się złącze N). Specjalnie zaprojektowaną anteną do oferowanego produktu jest AF-11G35 - cechuje się zyskiem 35 dBi, czaszą o średnicy 80 cm i zintegrowaną osłoną. Możliwe jest wykorzystanie anten innych producentów, np. Jirousa: JRMA-380-10/11, JRMA-650-10/11, JRMB-900-10/11 lub JRMB-1200-10/11.W tym przypadku należy skorzystać z odpowiedniego adaptera pozwalającego zamontować radio.

W zestawie nie ma duplexera!

Odnośniki do duplexerów:
Low Band
High Band

Najważniejsze cechy:

moc nadawcza do 30 dBm;
szerokość kanału od 3,5 do 56 MHz;
modulacja do 1024 QAM;
maksymalna przepustowość 1,2 GHz;
transmisja na dwóch kanałach jednocześnie.

Specyfikacja:

Informacje systemowe
airFiber 11X
Interfejs sieciowy		Gigabitowy port Ethernet 10/100/1000 Mb/s
Interfejs zarządzania		Port fast Ethernet
Złącza antenowe		4x SMA na radiu: Chain 0 (Tx0, Rx0) i Chain 1 (Tx1, Rx1) Do złącz SMA podłącza się duplexer (w zestawie 1 sztuka) Duplexer ma złącze N
Zasilacz		W zestawie gigabitowy zasilacz PoE, 50 V DC, 1.2 A
Sposób zasilania		Pasywne PoE, piny 1, 2, 4, 5+, 7, 8, 3, 6- Terminal DC
Maksymalny pobór mocy		36 W
Zakres napięcia wejściowego		38 - 56 V DC
Diody LED		8 diod informujących o statusie: Data port Link / Activity Management port Link / Activity MIMO Mode RF Link 4 diody informujące o sile sygnału
Wymiary		327x112x86 mm
Waga		2,26 kg
Certyfikaty		CE, FCC, IC
Dopuszczalna temperatura pracy		Od -40 do 55 st. C
Procesor		INVICTUS 2 IC
Maksymalna przepustowość		1,2 Gb/s
Szyfrowanie		128 bitowe AES
System operacyjny		airOS F
Tryby bezprzewodowe		SISO/MIMO
Radio
Zakres częstotliwości		Low Channel: 10,94 - 11,2 GHz High Channel:11,44 - 11,7 GHz
Maksymalna moc nadawcza		30 dBm
Szerokość kanału		3,5 / 5 / 7 / 10 / 14 / 20 / 28 / 30 / 40 / 50 / 56 MHz
Moc nadawcza
10x (1024 QAM)		18 dBm
8x (256 QAM)		21 dBm
6x (64 QAM)		24 dBm
4x (16 QAM)		30 dBm
2x (4 QAM)		30 dBm
1x (QPSK)		30 dBm
Przepustowość
Szerokość kanału	Tryb	Modulacja	Przepustowość
2,5 MHz	MIMO	1024 QAM	76,8 Mb/s
		256 QAM	61,4 Mb/s
		64 QAM	46 Mb/s
		16 QAM	30,8 Mb/s
		QPSK	15,4 Mb/s
		QPSK xRT	7,6 Mb/s
	SISO	1024 QAM	38,4 Mb/s
		256 QAM	30,7 Mb/s
		64 QAM	23 Mb/s
		16 QAM	15,4 Mb/s
		QPSK	7,7 Mb/s
5 MHz	MIMO	1024 QAM	121,6 Mb/s
		256 QAM	97,3 Mb/s
		64 QAM	73 Mb/s
		16 QAM	48,6 Mb/s
		QPSK	24,2 Mb/s
		QPSK xRT	12,2 Mb/s
	SISO	1024 QAM	60,8 Mb/s
		256 QAM	48,6 Mb/s
		64 QAM	36,5 Mb/s
		16 QAM	24,3 Mb/s
		QPSK	12,1 Mb/s
7 MHz	MIMO	1024 QAM	172,8 Mb/s
		256 QAM	138,2 Mb/s
		64 QAM	103,6 Mb/s
		16 QAM	69,2 Mb/s
		QPSK	34,6 Mb/s
		QPSK xRT	17,2 Mb/s
	SISO	1024 QAM	86,4 Mb/s
		256 QAM	69,1 Mb/s
		64 QAM	51,8 Mb/s
		16 QAM	34,6 Mb/s
		QPSK	17,3 Mb/s
10 MHz	MIMO	1024 QAM	256 Mb/s
		256 QAM	204,8 Mb/s
		64 QAM	153,6 Mb/s
		16 QAM	102,4 Mb/s
		QPSK	51,2 Mb/s
		QPSK xRT	25,6 Mb/s
	SISO	1024 QAM	128 Mb/s
		256 QAM	102,4 Mb/s
		64 QAM	76,8 Mb/s
		16 QAM	51,2 Mb/s
		QPSK	25,6 Mb/s
14 MHz	MIMO	1024 QAM	364,8 Mb/s
		256 QAM	291,8 Mb/s
		64 QAM	218,8 Mb/s
		16 QAM	145,8 Mb/s
		QPSK	73 Mb/s
		QPSK xRT	36,4 Mb/s
	SISO	1024 QAM	182,4 Mb/s
		256 QAM	145,9 Mb/s
		64 QAM	109,4 Mb/s
		16 QAM	72,9 Mb/s
		QPSK	36,5 Mb/s
20 MHz	MIMO	1024 QAM	518,4 Mb/s
		256 QAM	414,6 Mb/s
		64 QAM	311 Mb/s
		16 QAM	207,4 Mb/s
		QPSK	103,6 Mb/s
		QPSK xRT	51,8 Mb/s
	SISO	1024 QAM	259,2 Mb/s
		256 QAM	207,3 Mb/s
		64 QAM	155,5 Mb/s
		16 QAM	103,7 Mb/s
		QPSK	51,8 Mb/s
28 MHz	MIMO	1024 QAM	723,2 Mb/s
		256 QAM	578,6 Mb/s
		64 QAM	433,8 Mb/s
		16 QAM	289,2 Mb/s
		QPSK	144,6 Mb/s
		QPSK xRT	72,4 Mb/s
	SISO	1024 QAM	361,6 Mb/s
		256 QAM	289,3 Mb/s
		64 QAM	216,9 Mb/s
		16 QAM	144,6 Mb/s
		QPSK	72,4 Mb/s
30 MHz	MIMO	1024 QAM	768 Mb/s
		256 QAM	614,4 Mb/s
		64 QAM	460,8 Mb/s
		16 QAM	307,2 Mb/s
		QPSK	153,6 Mb/s
		QPSK xRT	76,8 Mb/s
	SISO	1024 QAM	384 Mb/s
		256 QAM	307,2 Mb/s
		64 QAM	230,4 Mb/s
		16 QAM	153,6 Mb/s
		QPSK	76,8 Mb/s
40 MHz	MIMO	1024 QAM	1004,8 Mb/s
		256 QAM	803,6 Mb/s
		64 QAM	602,8 Mb/s
		16 QAM	401,8 Mb/s
		QPSK	200,8 Mb/s
		QPSK xRT	100,4 Mb/s
	SISO	1024 QAM	502,4 Mb/s
		256 QAM	401,8 Mb/s
		64 QAM	301,4 Mb/s
		16 QAM	200,9 Mb/s
		QPSK	100,4 Mb/s
50 MHz	MIMO	1024 QAM	1235,2 Mb/s
		256 QAM	988,2 Mb/s
		64 QAM	741,2 Mb/s
		16 QAM	494 Mb/s
		QPSK	247 Mb/s
		QPSK xRT	123,6 Mb/s
	SISO	1024 QAM	617,6 Mb/s
		256 QAM	494,1 Mb/s
		64 QAM	370,6 Mb/s
		16 QAM	247 Mb/s
		QPSK	123,5 Mb/s
56 MHz	MIMO	1024 QAM	1375,8 Mb/s
		256 QAM	1100,8 Mb/s
		64 QAM	825,6 Mb/s
		16 QAM	550,4 Mb/s
		QPSK	275,2 Mb/s
		QPSK xRT	137,6 Mb/s
	SISO	1024 QAM	687,9 Mb/s
		256 QAM	550,4 Mb/s
		64 QAM	412,8 Mb/s
		16 QAM	275,2 Mb/s
		QPSK	137,6 Mb/s
