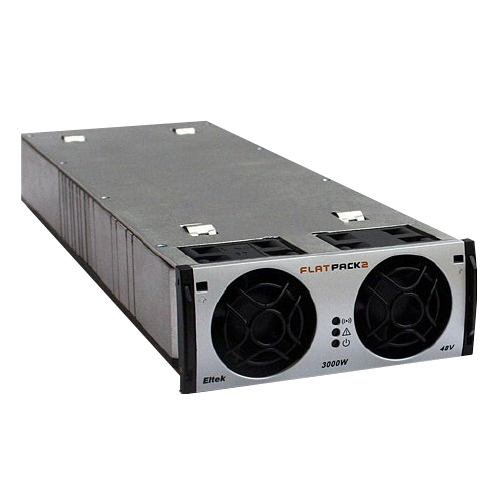

Eltek Flatpack2 Rectifier Module 48/3000 241119.100

Eltek Flatpack2 Rectifier Module 48/3000 241119.100

Producent: Eltek

Kod produktu: ELTEK-241119.100

Numer katalogowy: 4442

Gwarancja (miesiące):

Produkt archiwalny

Opis

Dodatkowy moduł mocy (prostownik) do siłowni Flatpack2 o mocy 3000 W.

Specyfikacja:

Dane wejściowe
Prostownik Flatpack2 48/3000
Napięcie	85 - 300 V AC (nominalnie 176 - 275 V AC)
Częstotliwość	45 - 66 Hz
Maksymalny prąd	19,2 A rms maksymalnie przy nominalnym napięciu wejściowym i pełnym obciążeniu
Współczynnik mocy	> 0,99 przy 50% obciążenia lub większym
Zabezpieczenia	Chwilowe zabezpieczenie bezpiecznik na obu liniach rozłączenie powyżej 300 V AC
Dane wyjściowe
Napięcie	53,5 V DC (regulowany zakres: 43,5 - 58 V DC)
Moc	3000 W przy nominalnym napięciu wejściowym
Maksymalny prąd	62,5 Amps przy 48 V DC i nominalnym napięciu wejściowym
Podział prądu	±5% maksymalnego przy obciążeniu 10-100%
Statyczna regulacja napięcia	±0,5% przy obciążeniu 10-100%
Dynamiczna regulacja napięcia	±5,0% dla 10-90% lub 90-10% zmian obciążenia, czas regulacji < 50 ms
Czas podtrzymywania	> 30 ms, napięcie wyjściowe > 43,5 V DC przy pełnym obciążeniu
Zakłócenia i hałas	< 100 mV ptp 30 MHz szerokość pasma < 2.0 mV rms psofometryczne
Zabezpieczenia	Wyłączenie przy przeciążeniu bezpiecznik zabezpieczenie przeciwzwarciowe zabezpieczenie od wysokiej temperatury
Pozostałe
Sprawność	93%, minimalnie 92% przy obciążeniu 25-100%
Izolacja	3,0 kV AC - wejście i wyjście 1,5 kV AC - wejście i ziemia 0,5 kV DC - wyjście i ziemia
Alarmy	Wyłączenie przy niskim stanie zasilania wyłączenie przy wysokiej temperaturze błąd prostownika wyłączenie przy przepięciu na wyjściu błąd wentylatora niskie napięcie (43,5 V) błąd szyny CAN
Ostrzeżenia	Niska temperatura prostownik w ograniczeniu mocy limit prądu baterii aktywny zbyt wysokie napięcie migotanie przy wyłączeniu nadnapięciowym utrata komunikacji z CAN
Oznaczenia diod LED	Zielona dioda LED: urządzenie działa, brak błędów żółta dioda LED: ostrzeżenie urządzenia czerwona dioda LED: błąd urządzenia
Temperatura pracy	od -40 do 75 °C
Temperatura przechowywania	od -45 do 85 °C
Chłodzenie	2 wentylatory (przepływ powietrza od przodu do tyłu)
Prędkość wentylatora	Regulowana
MTBF	> 300000 godzin Telcordia SR-332 wydanie I, metoda III (a) (T otoczenia : 25 °C)
Poziom głośności	< 65 dB przy nominalnym napięciu wejściowym i pełnym obciążeniu (T otoczenia < 30 °C)
Wilgotność	Pracy: 5% - 95% RH niekondensująca Przechowywania: 0% - 99% RH niekondensująca
Wymiary	109x41,5x327 mm
Waga	1,9 kg
Standardy wykonania
Bezpieczeństwo elektryczne	IEC 60950-1 UL 60950-1 CS 22,2
EMC	EN61000-6-1 EN61000-6-2 EN61000-6-3 EN61000-6-4
Harmoniczne	EN61000-3-2
Środowiskowe	ETSI EN 300 019-2 ETSI EN 300 132-2 RoHS
