IP-COM EW12 - recenzja i testy

IP-COM EW12 to punkt dostępowy działający w technologii mesh, wyposażony w dwa gigabitowe porty ETH oraz sieć Wi-Fi pracującą w 3 częstotliwościach. Dobry wybór dla osób dla których jedno urządzenie w domu nie jest w stanie pokryć całej jego powierzchni. Swoją sieć możemy rozbudowywać o kolejne punkty, nie tracąc wygody użytkowania, ani czasu na przełączanie się między nimi. A do tego są w przystępnej cenie.

Specyfikacja

Producent deklaruje że łączna przepustowość interfejsów Wi-Fi to 2600 Mbps, pracujących w standardzie AC. Ta duża liczba składa się na trzy częstotliwości pracy. Zakładane osiągalne predkości wg producenta to:

IP-COM EW 12 to następca poprzednika o oznaczeniu modelowym EW9. Największe różnice między nimi to w EW12 sieć Mesh może składać się z 18 urządzeń (w EW9 było to tylko 9), do tego poprzednik pracował tylko w 2 częstotliwościach z niższymi prędkościami.

Skład zestawu

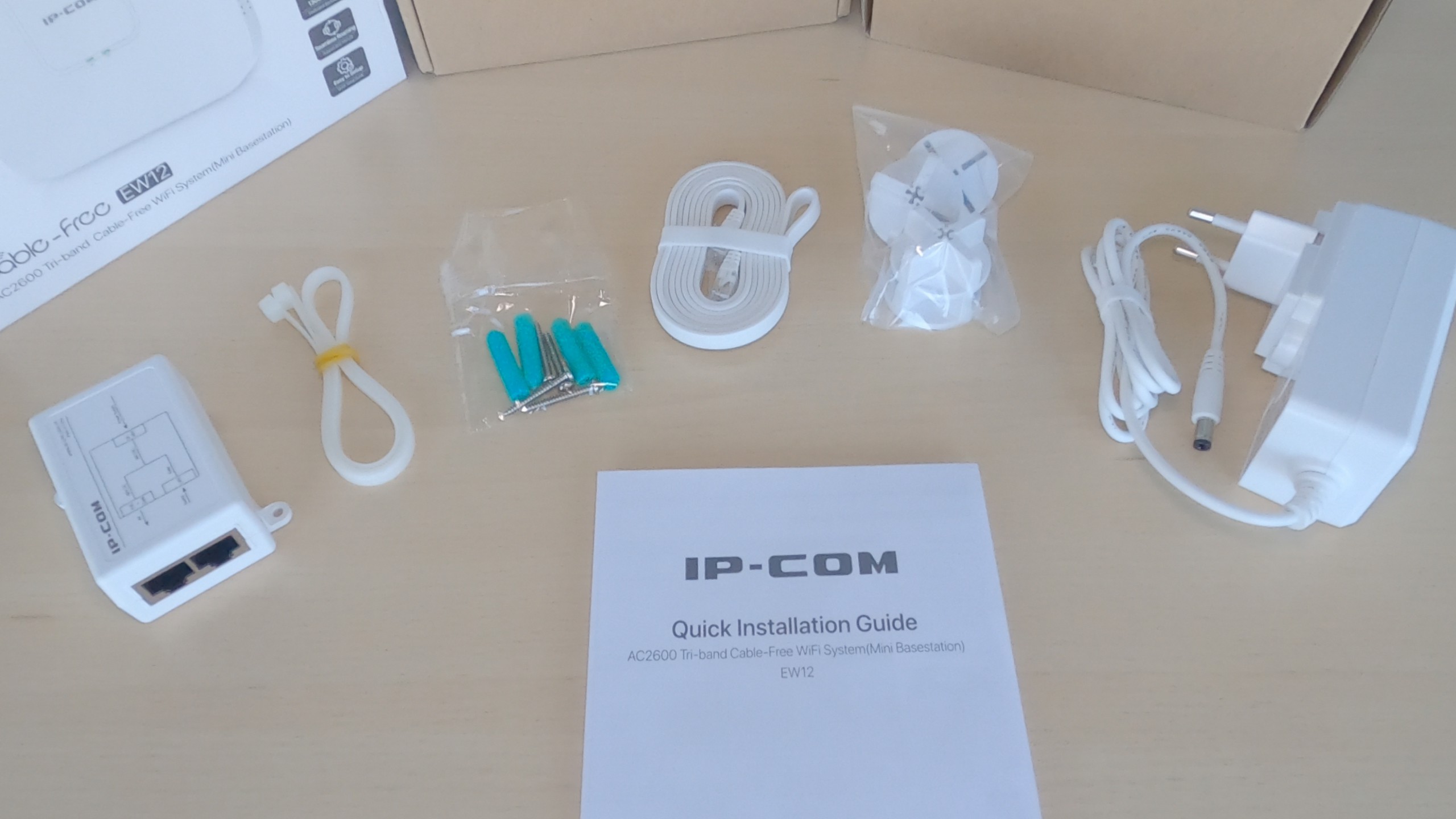

Z racji że urządzenie jest przystosowane do montażu ściennego /sufitowego dostajemy do tego kilka akcesoriów które to ułatwią. W opakowaniu oprócz urządzenia znajdziemy:

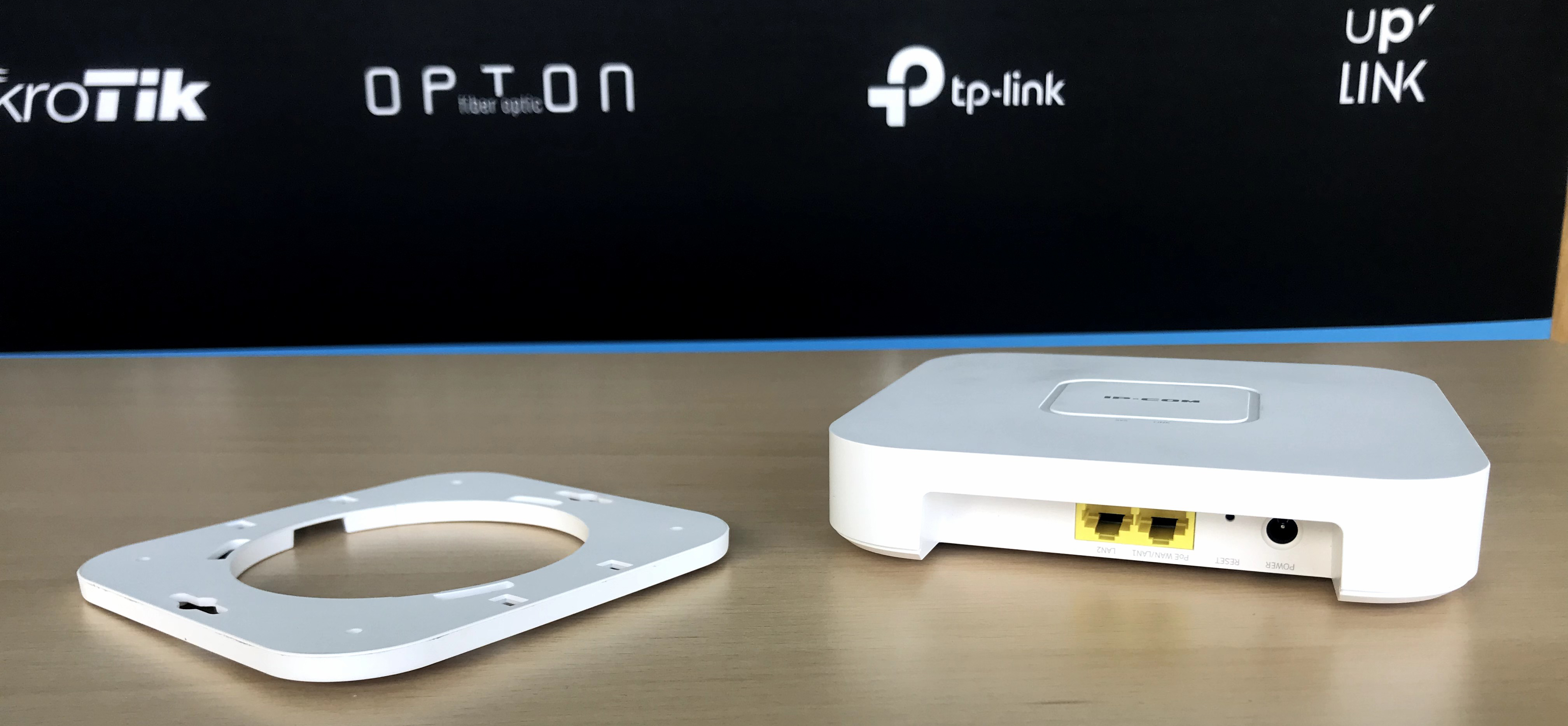

Zaskoczeniem po wyjęciu urządzenia z pudełka jest jego waga. EW12 jest naprawdę masywne, waży około 0,5 kg. Na spodzie urządzenia znajduje się uchwyt do montażu na ścianie lub suficie, ale nic nie stoi na przeszkodzie, aby zdemontować uchwyt i postawić urządzenie na szafce.

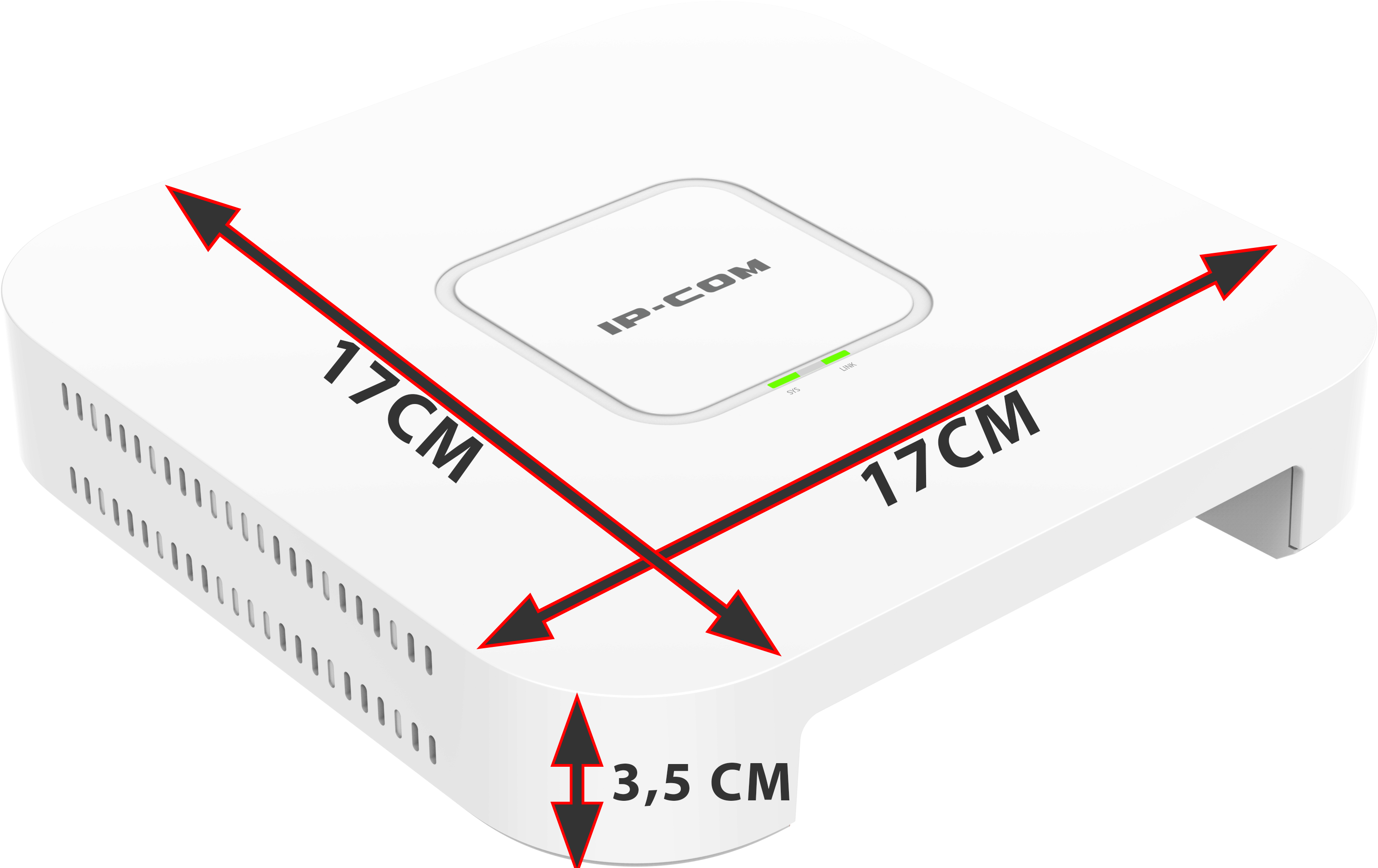

Obudowa ma rozmiar 17x17x3,5 cm, a z uchwytem wysokość wzrasta do niecałych 4 cm. Na górze znajduje się logo producenta, poniżej są 2 diody, jedna informuje o stanie połączenia, a druga o tym czy urządzenie jest włączone. Z tyłu są 2 porty ETH, pierwszy może być używany jako WAN lub LAN, za jego pośrednictwem możemy też zasilić urządzenie. Obok znajduje się drugi port ETH (LAN) a następnie przycisk reset i gniazdo zasilania. EW12 może być zasilanie PoE 48V i poprzez gniazdo jack, również 48V. Po bokach i na dole znajdziemy dużo otworów wentylacyjnych. Na spodzie standardowo przyklejona jest etykieta z domyślną nazwą sieci WiFi.

Urządzenie posiada 4 rdzeniowy procesor o taktowaniu 717 MHz, Wi-Fi pracuje w 3 częstotliwościach, w standardzie 802.11 AC Wave 2. Punkt dostępowy może pracować w trybie routera lub AP. Wspiera podstawowe funkcjonalności, takie jak QoS czy przekierowanie portów, dodatkowo współpracuje z VPN-ami IPSec/PPTP/L2TP. Dostępna jest również możliwość zdalnego zarządzania urządzeniem z systemu producenta o nazwie “IMS Cloud”.

Podstawowa konfiguracja

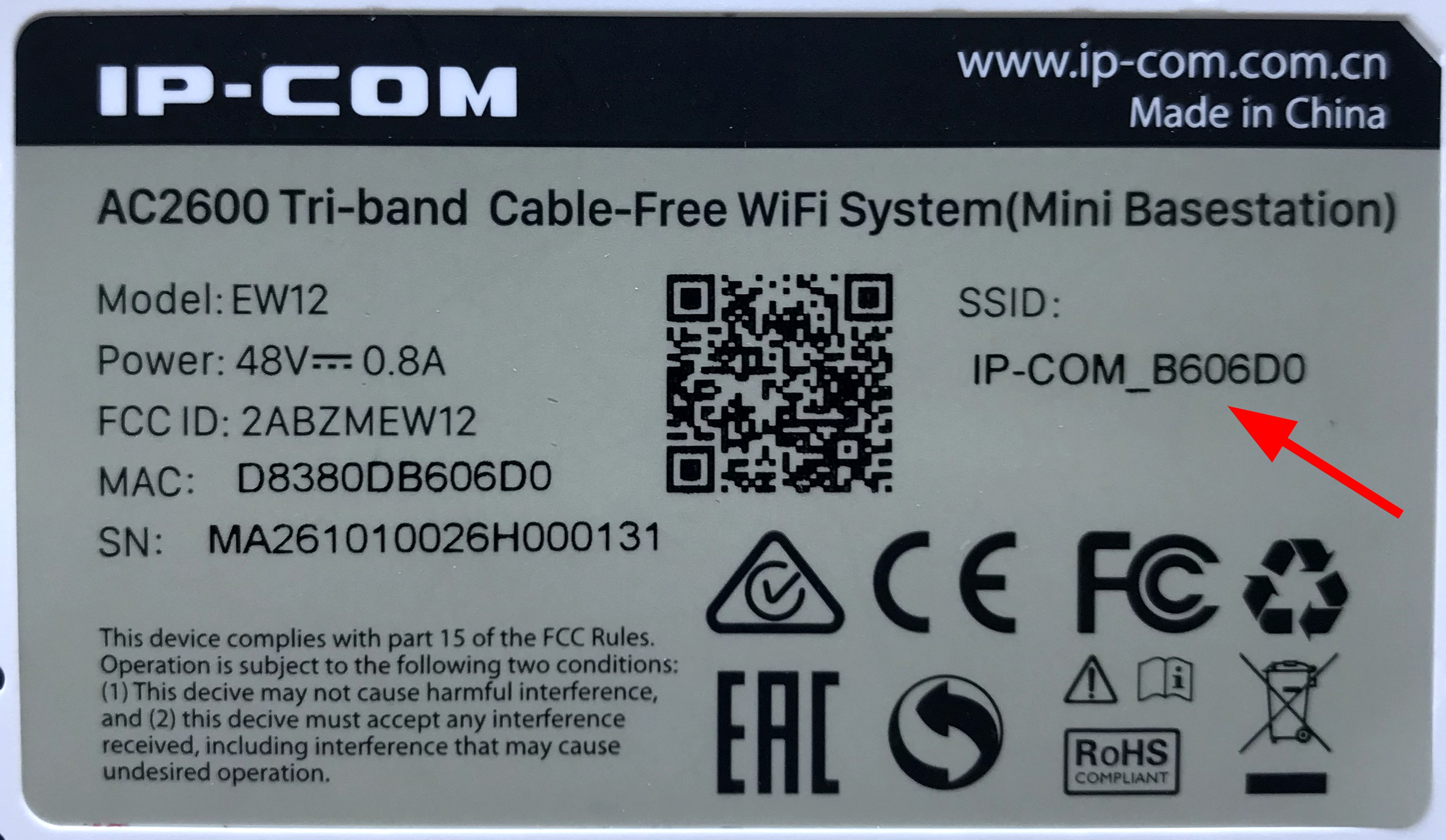

Konfiguracja może zostać wykonana przewodowo i bezprzewodowo. Podłączamy wszystkie urządzenia do prądu, wybieramy jedno z nich jako główne - wybrane urządzenie podłączamy do źródła internetu używając portu WAN, następnie łączymy się z siecią WiFi głównego punktu, sieć nie jest zabezpieczona hasłem, a jej nazwa (SSID) widnieje na etykiecie urządzenia.

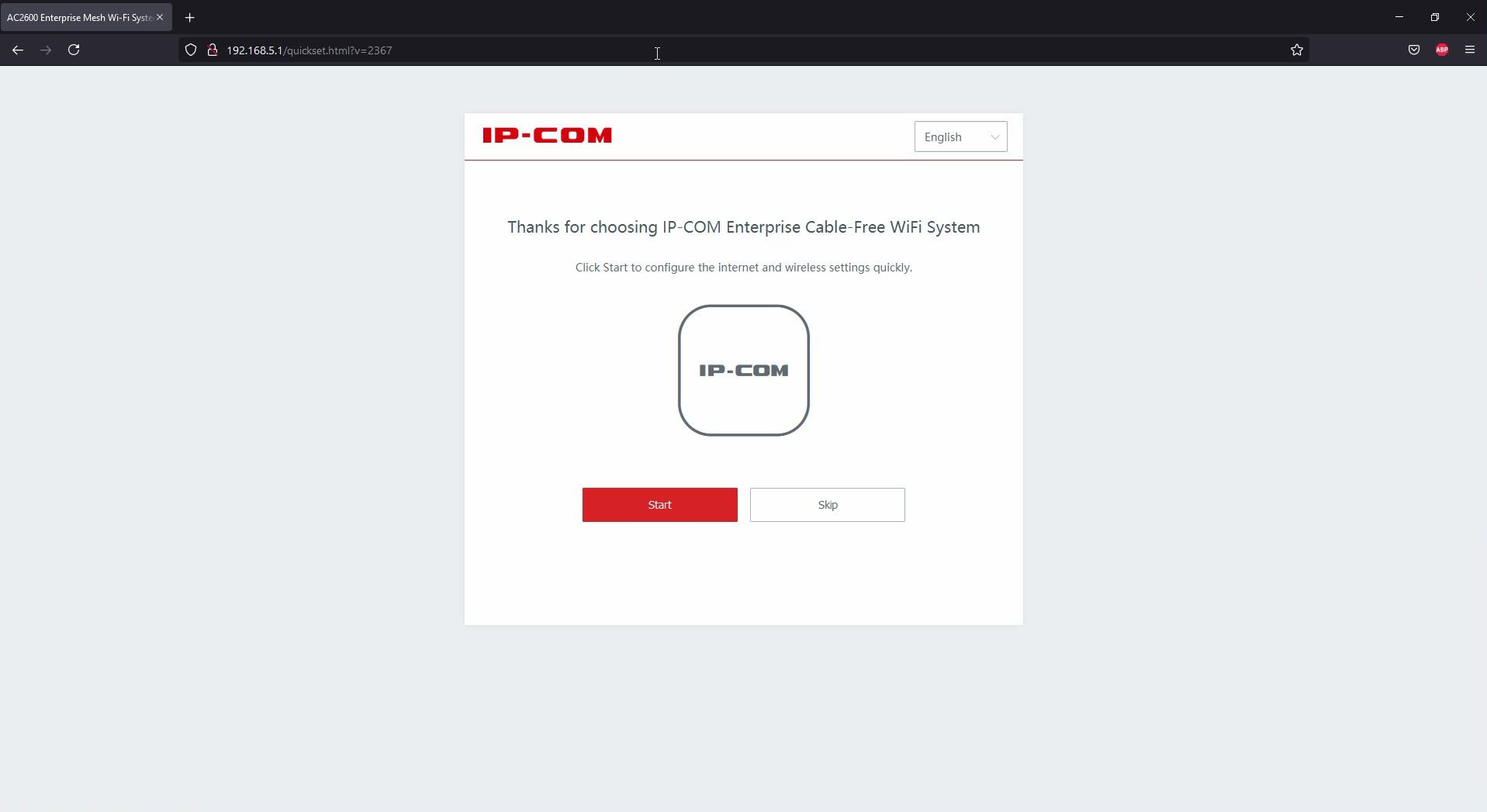

Po połączeniu otwieramy przeglądarkę i w pasku adresu wpisujemy 192.168.5.1. Pojawia się okno startowe kreatora konfiguracji, klikamy przycisk start.

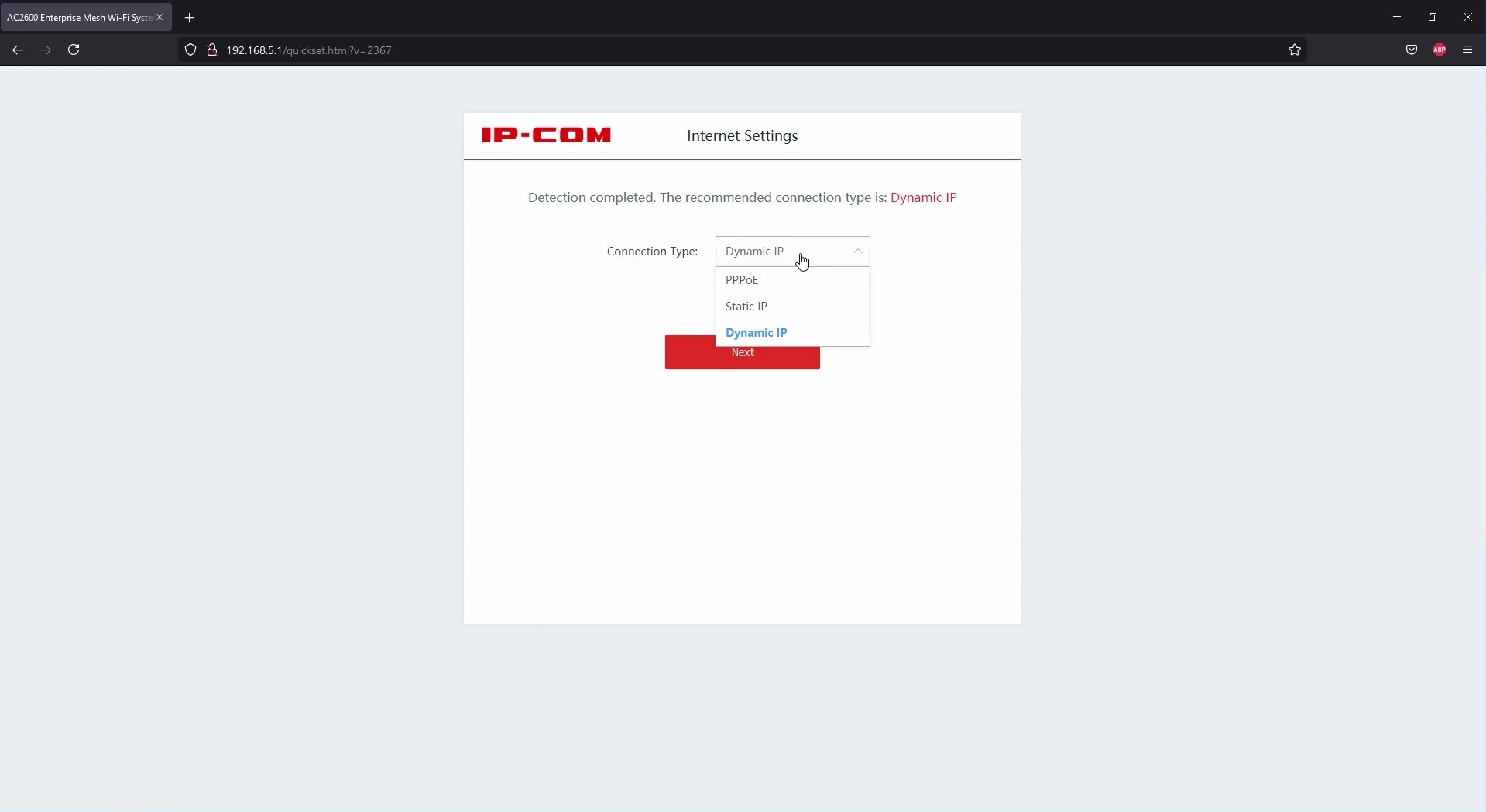

Urządzenie spróbuje wykryć rodzaj połączenia, w naszym przypadku zostało wykryte poprawnie, dynamiczny adres IP, przechodzimy dalej.

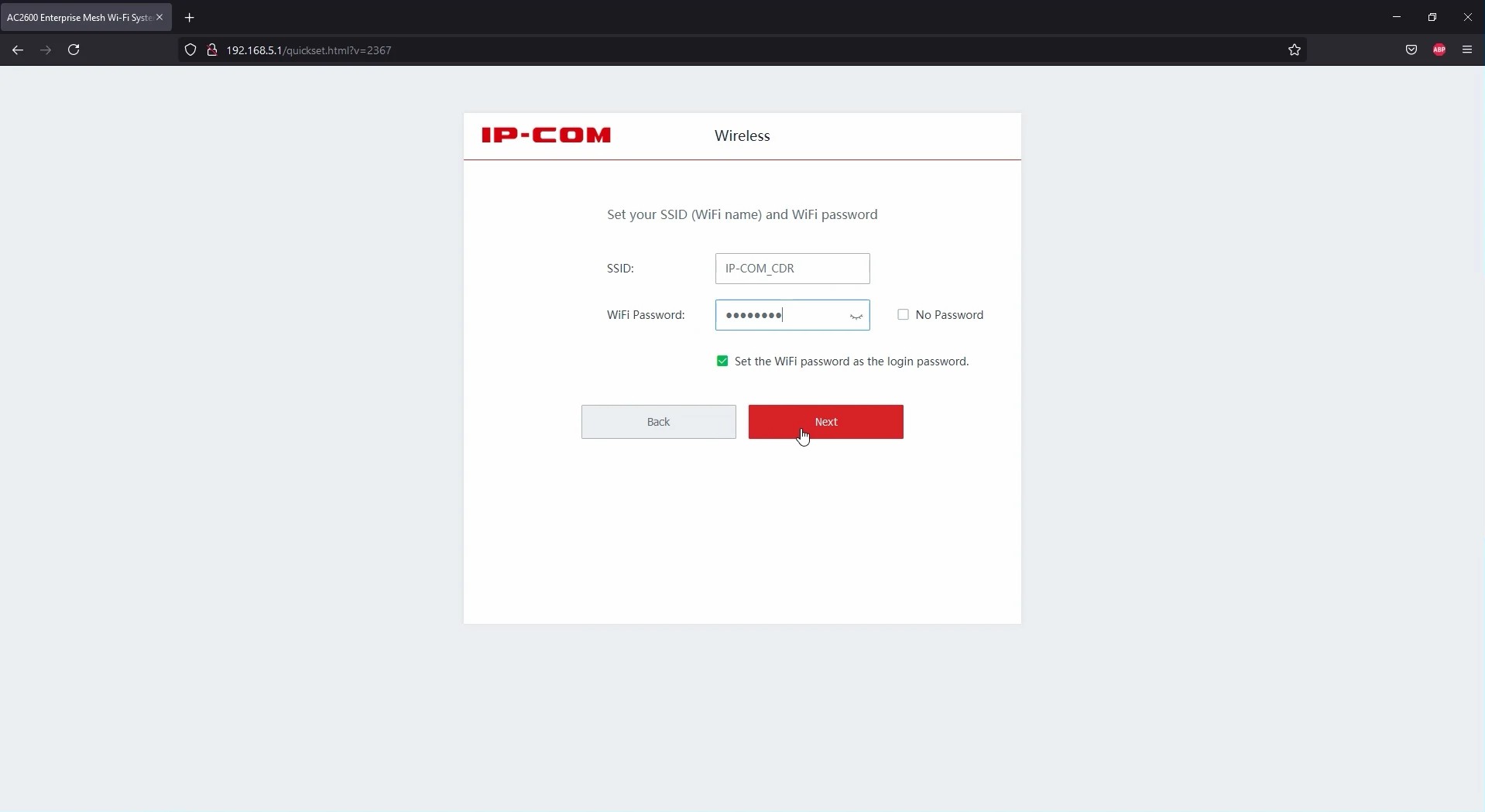

Ustawiamy nazwę SSID i hasło naszej sieci, mamy zaznaczoną opcję aby hasło do WiFi było również hasłem do panelu administracyjnego.

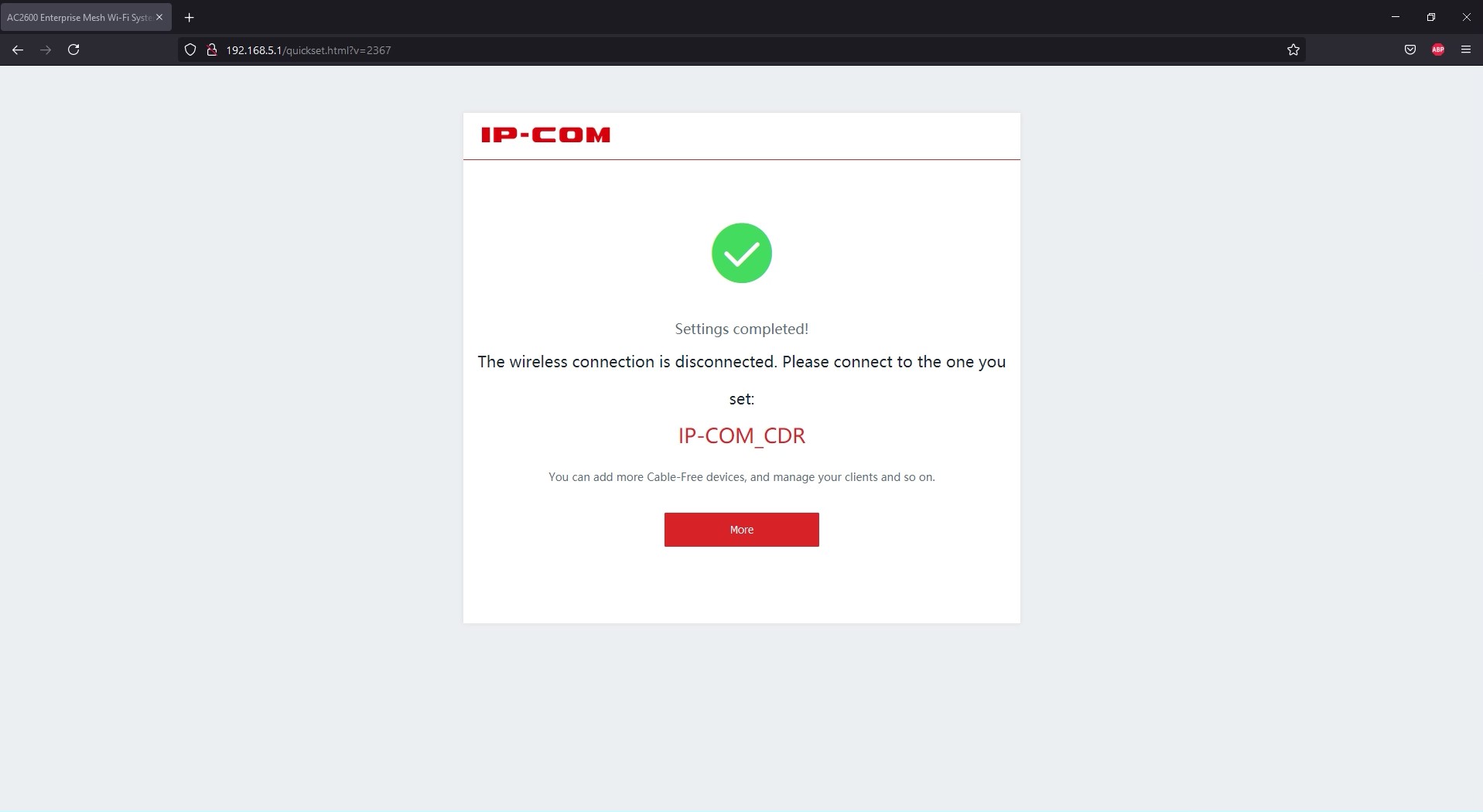

Nasza sieć zmieniła ustawienia, musimy się z nią na nowo połączyć, używając nowych danych. Po połączeniu klikamy przycisk more, zostaniemy przekierowani do panelu administracyjnego urządzenia.

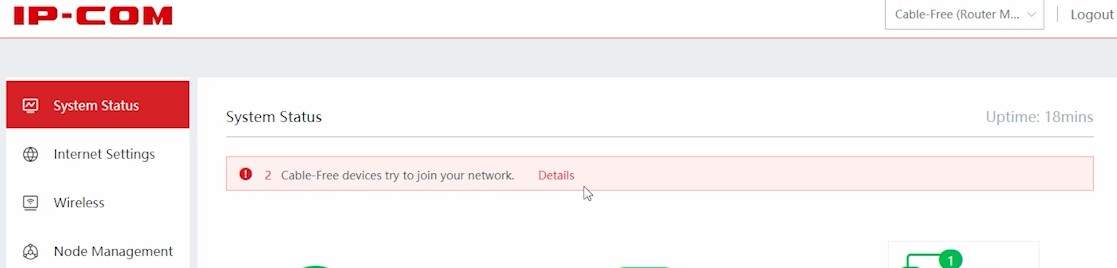

Na górze mamy informację, że 2 urządzenia oczekują na dodanie do sieci, klikamy w szczegóły i dodajemy dostępne urządzenia.

Po chwili klikając w ikonę Cable Free Devices możemy sprawdzić status i jakość połączenia urządzeń drugiego rzędu.

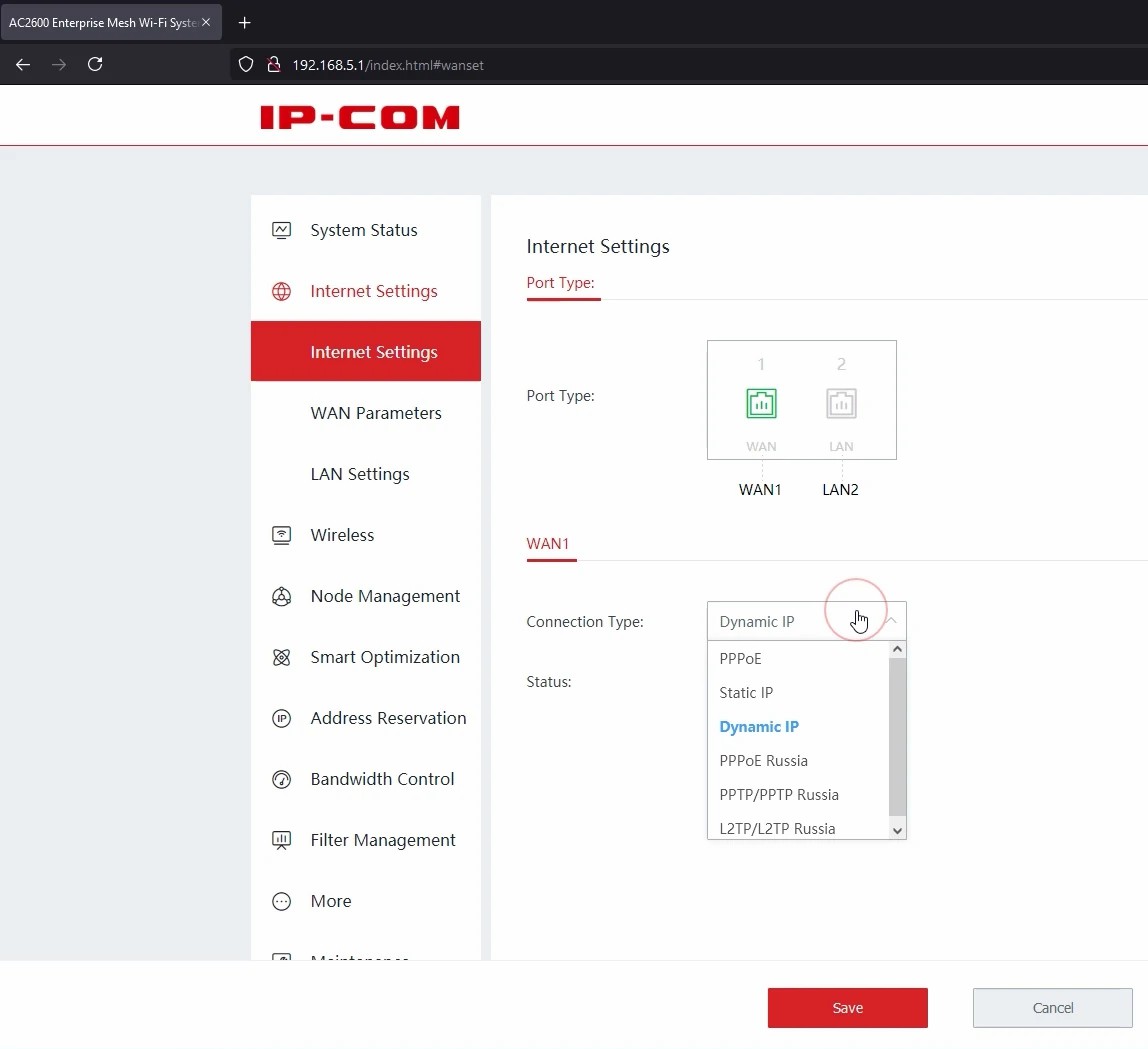

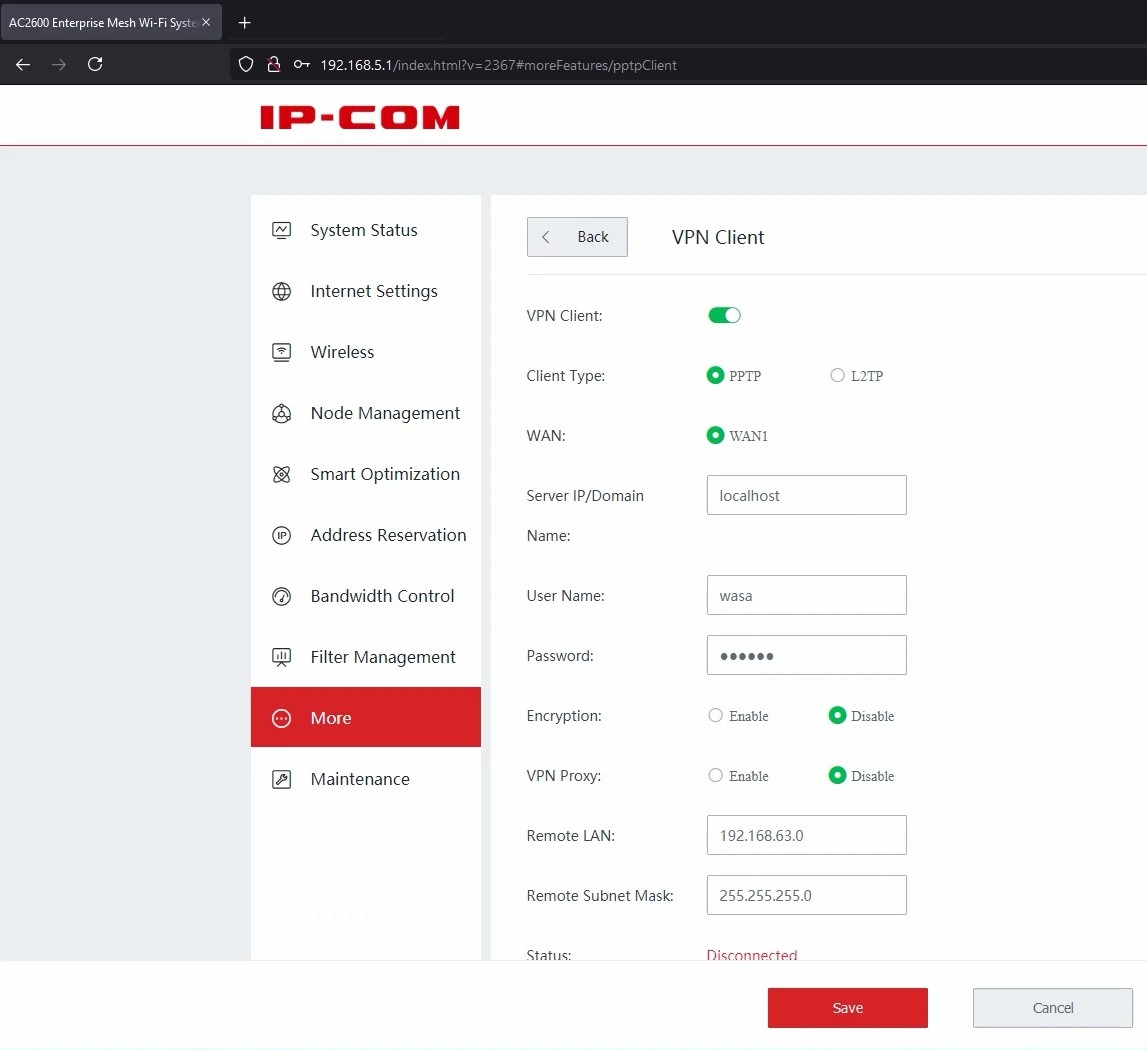

Jeżeli potrzebujemy połączyć się z VPN przechodzimy do zakładki Internet Settings -> Internet Settings lub more -> vpn client.

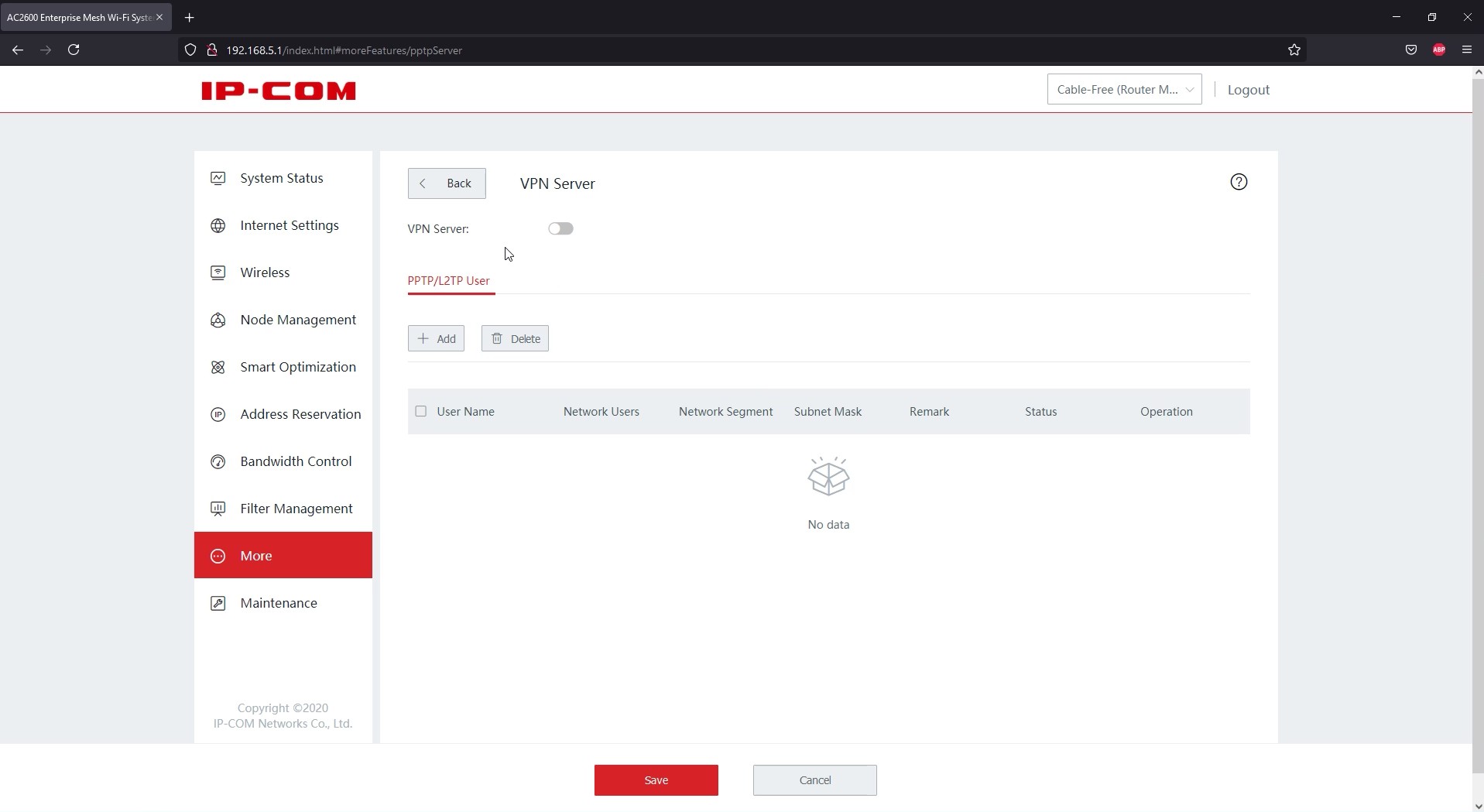

Dodatkowo urządzenie samo w sobie może być serwerem VPN more-> vpn server

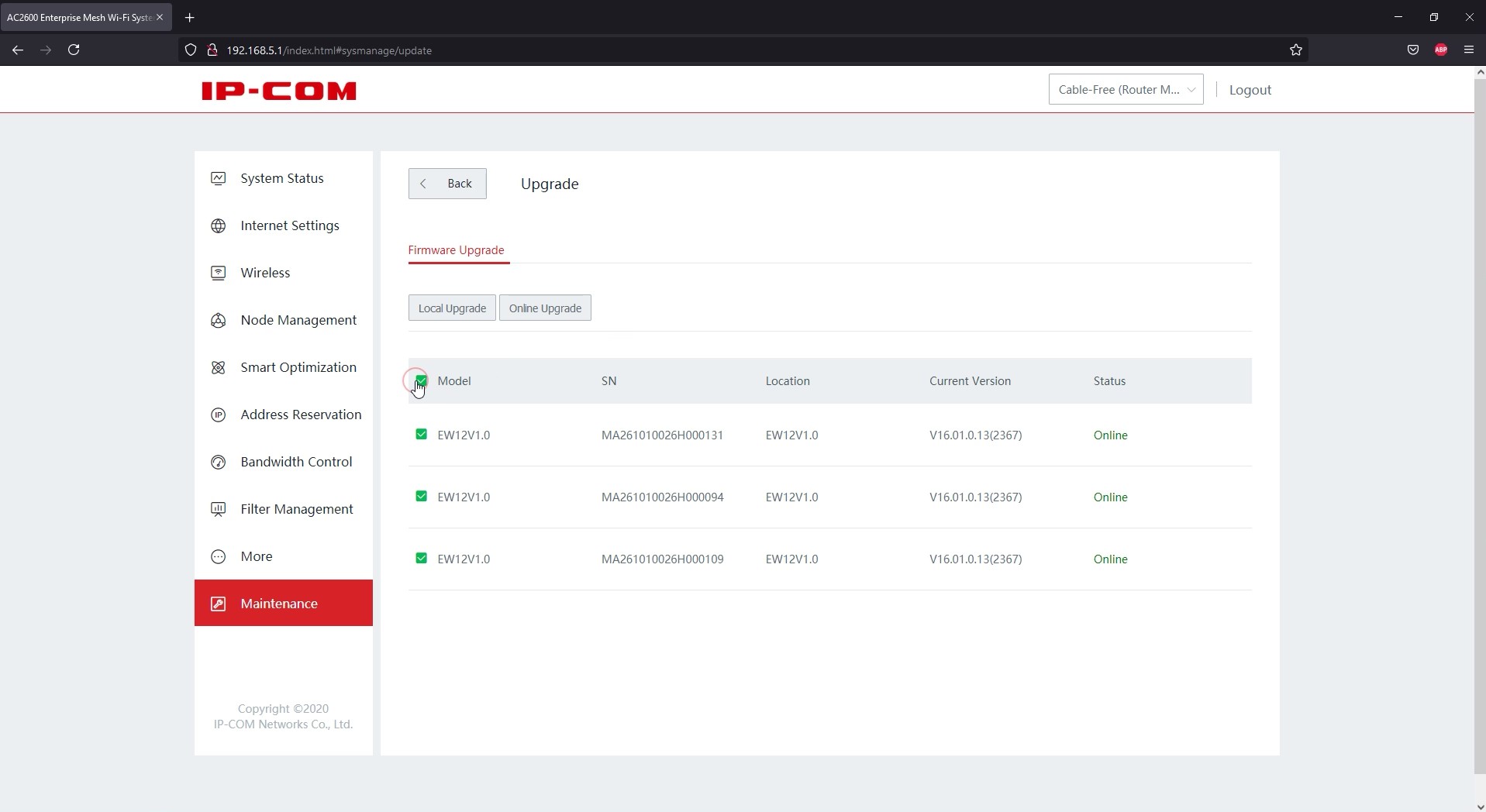

Aktualizację wszystkich urządzeń możemy przeprowadzić w bardzo prosty sposób. Przechodzimy do zakładki Maintenance -> upgrade. Zaznaczamy wszystkie urządzenia, które chcemy zaktualizować, następnie wybieramy local upgrade jeżeli chcemy użyć pliku znajdującego się na naszym dysku lub online upgrade jeżeli chcemy pobrać najnowsze oprogramowanie dostępne u producenta.

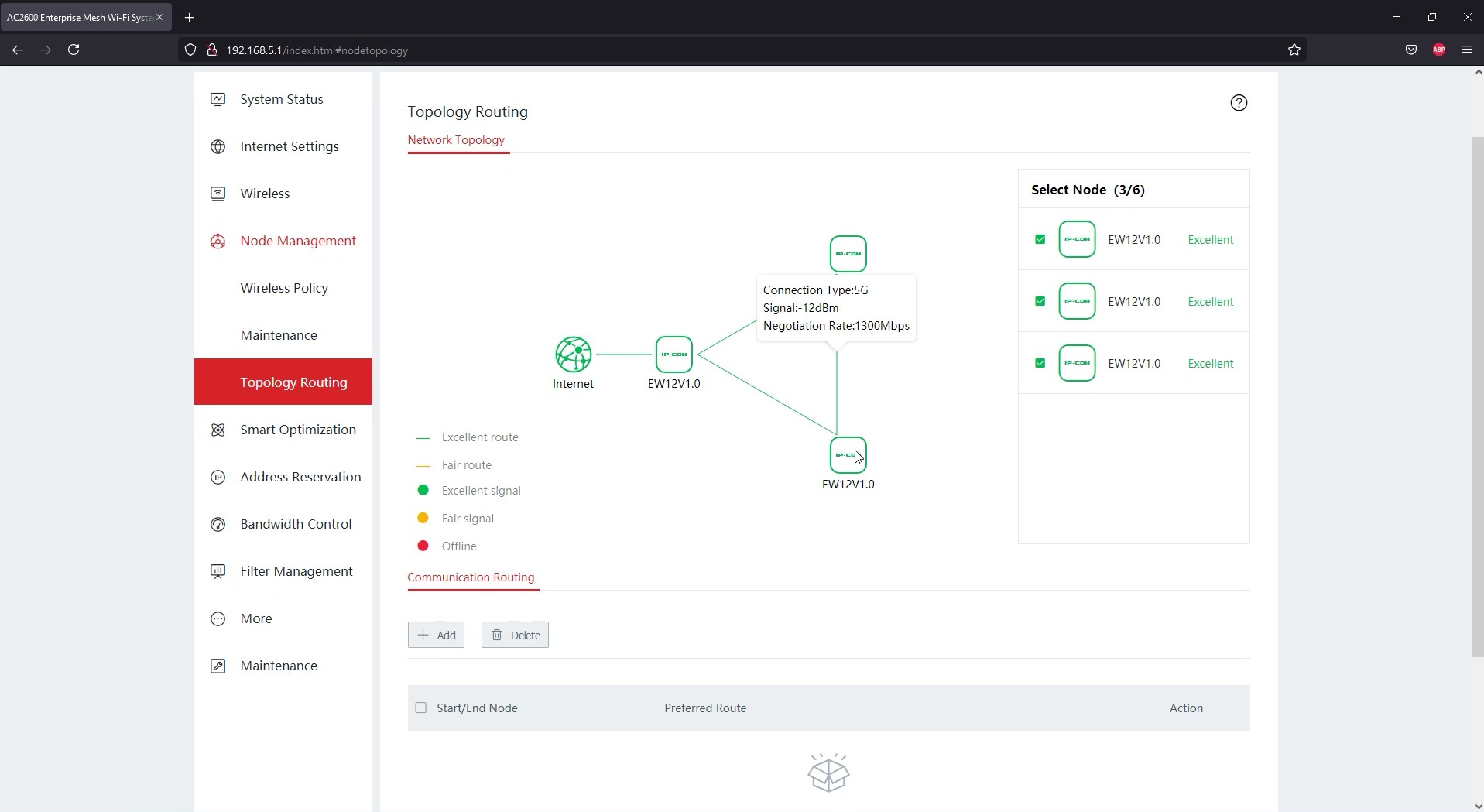

W zakładce Node management -> topology routing możemy podejrzeć topologię naszej sieci, jakość połączeń między punktami i ustawić trasę routingu.

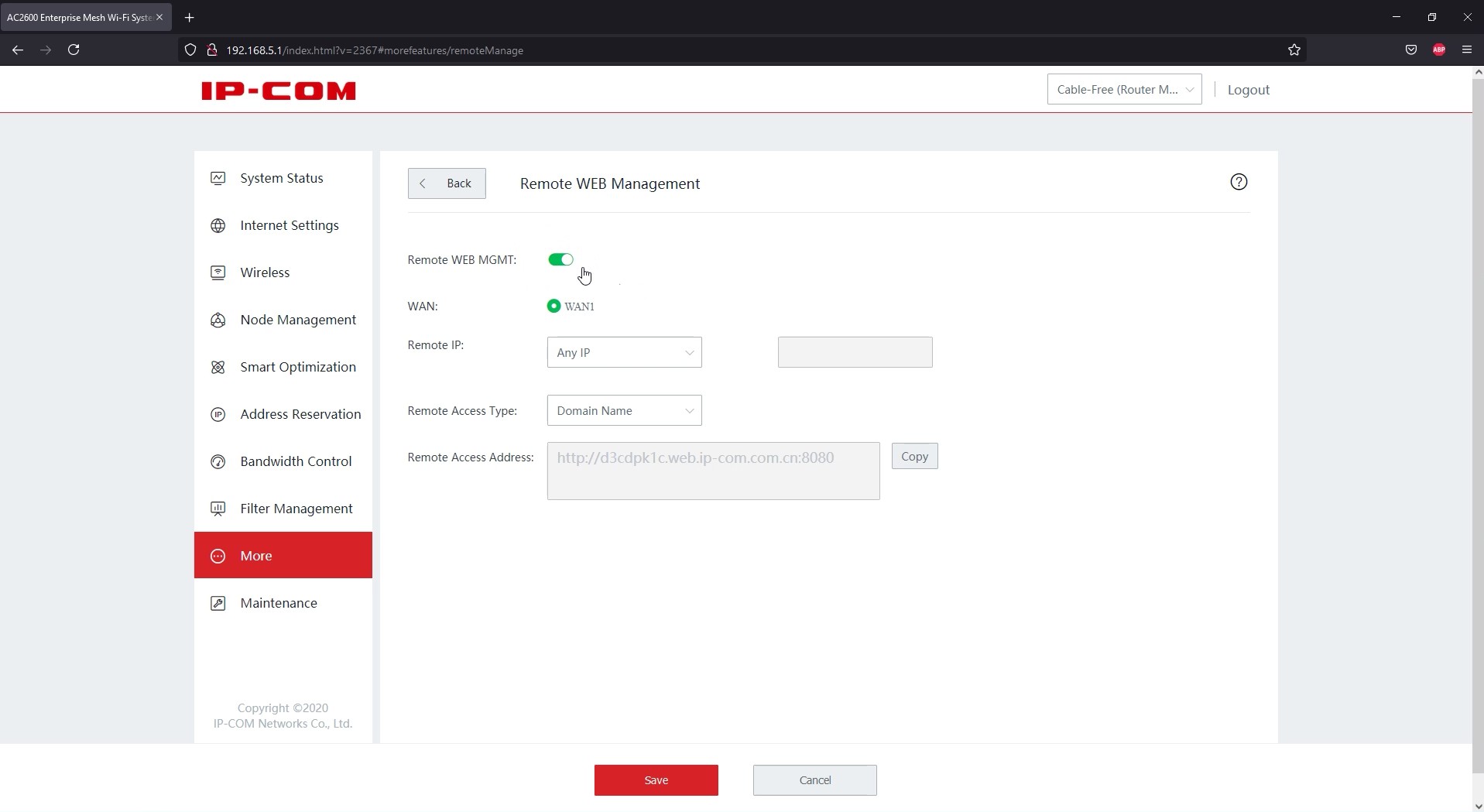

Zdalny dostęp do pojedynczego urządzenia włączamy w zakładce more -> remote web management i przełączamy przycisk, zdalny dostęp możemy uzyskać za pośrednictwem serwerów producenta lub poprzez zewnętrzny adres IP.

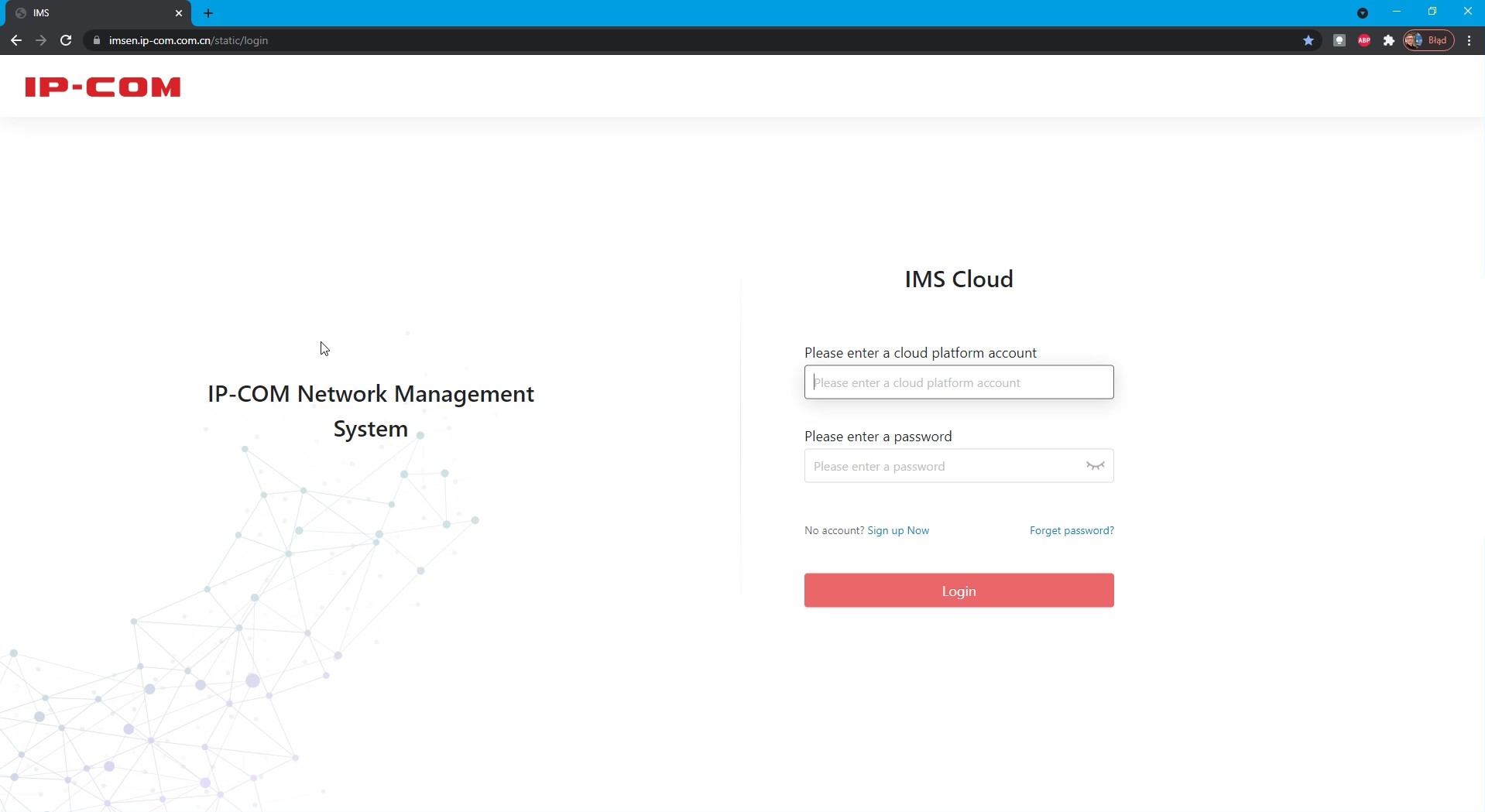

Producent udostępnia również system o nazwie IMS Cloud do zarządzania większą ilością projektów.

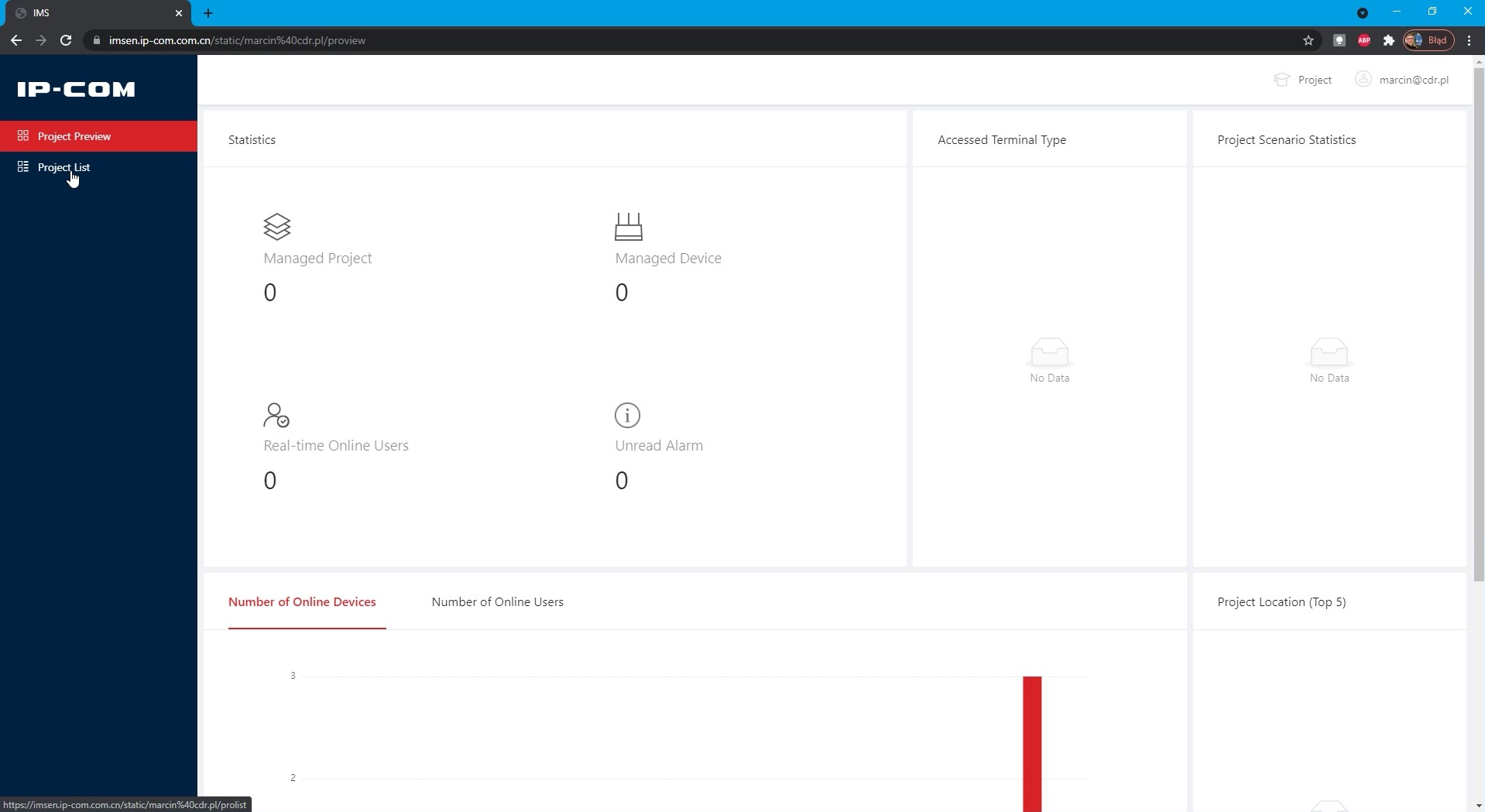

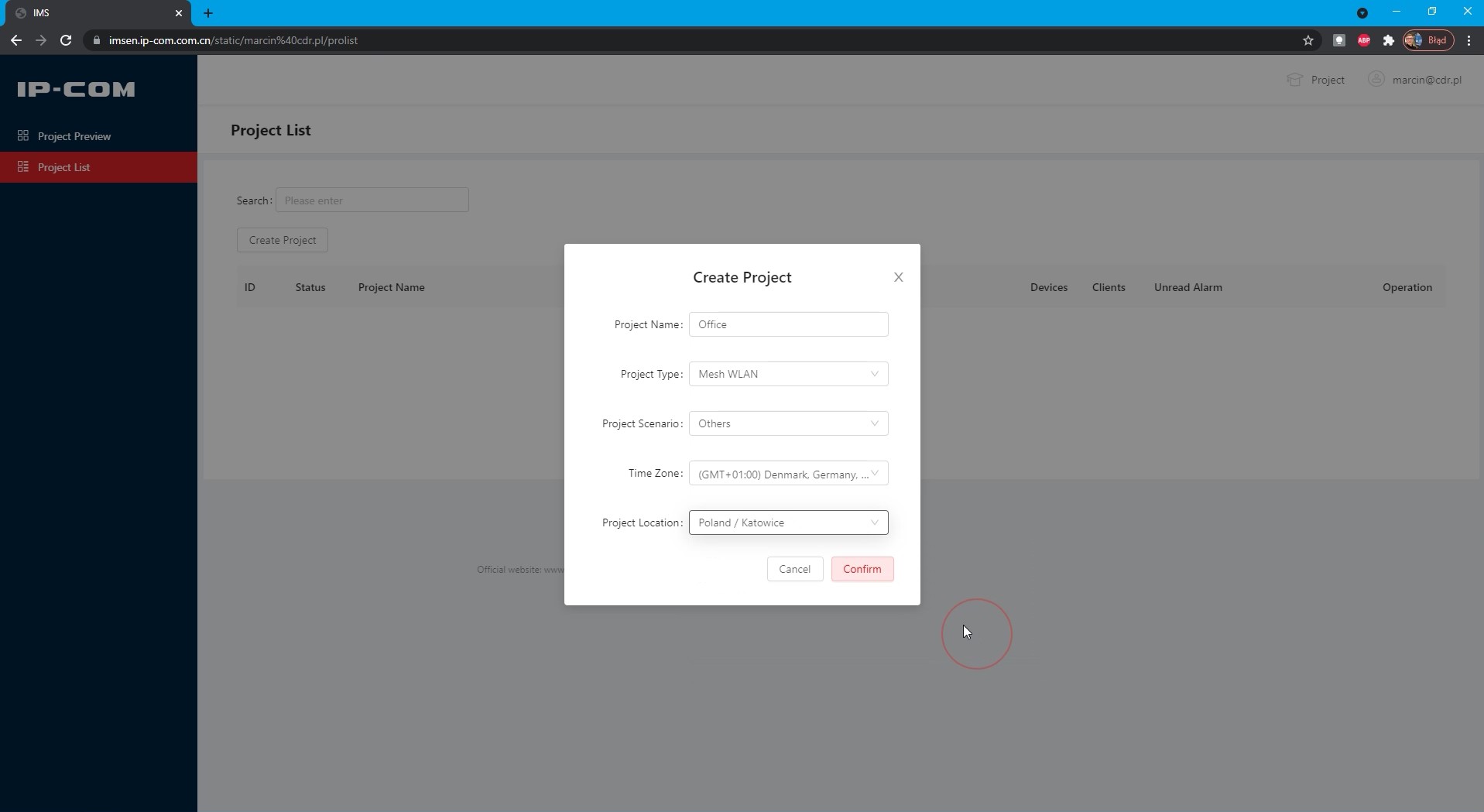

Po zalogowaniu widzimy statystyki wszystkich projektów, przechodzimy do listy projektów i tworzymy nowy.

Uzupełniamy informację, po czym mamy gotowy, utworzony projekt.

Tę czynność możemy również dokonać za pośrednictwem aplikacji IP-COM IMS dostępnej na urządzenia mobilne.

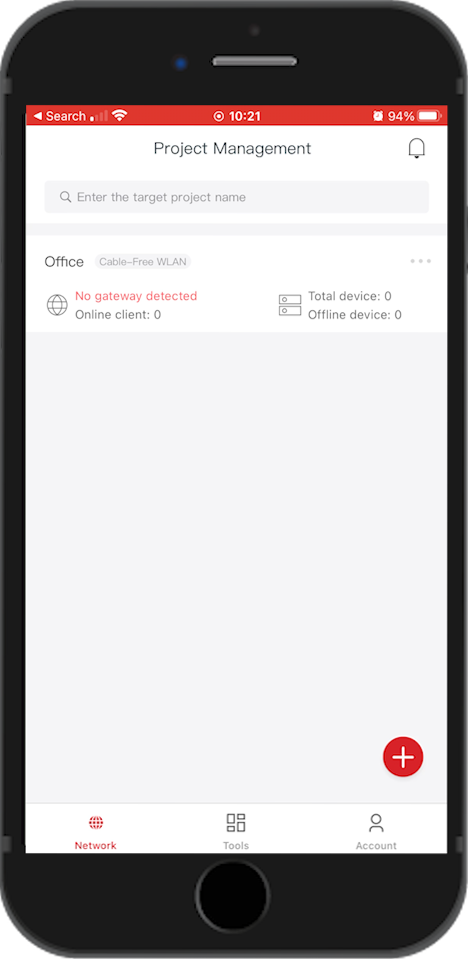

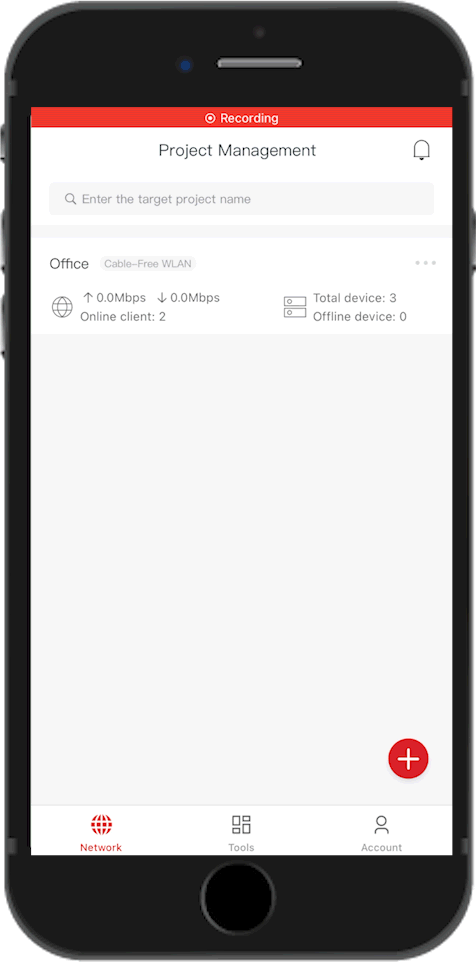

Teraz przechodzimy do telefonu i uruchamiamy aplikację - na liście jest widoczny utworzony przed chwilą projekt.

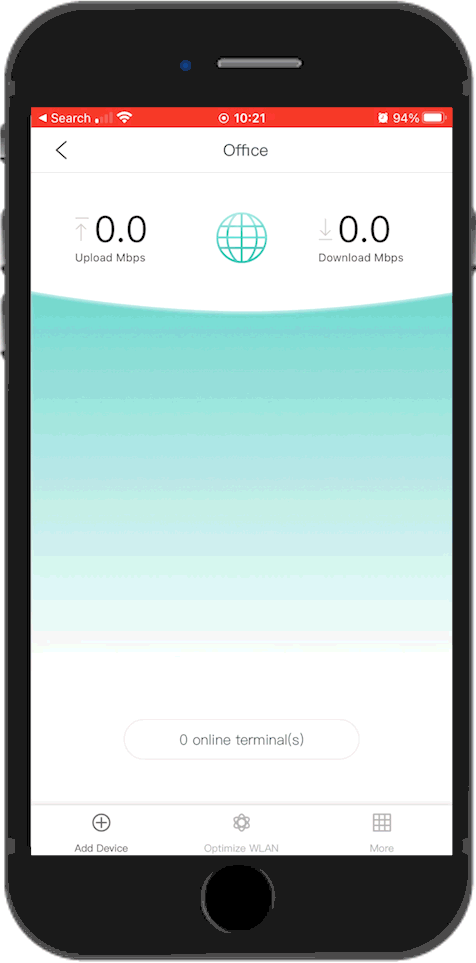

Przechodzimy do niego i dodajemy urządzenie, robimy to poprzez zeskanowanie kodu QR z etykiety. Wyrażamy zgodę i zatwierdzamy dodanie.

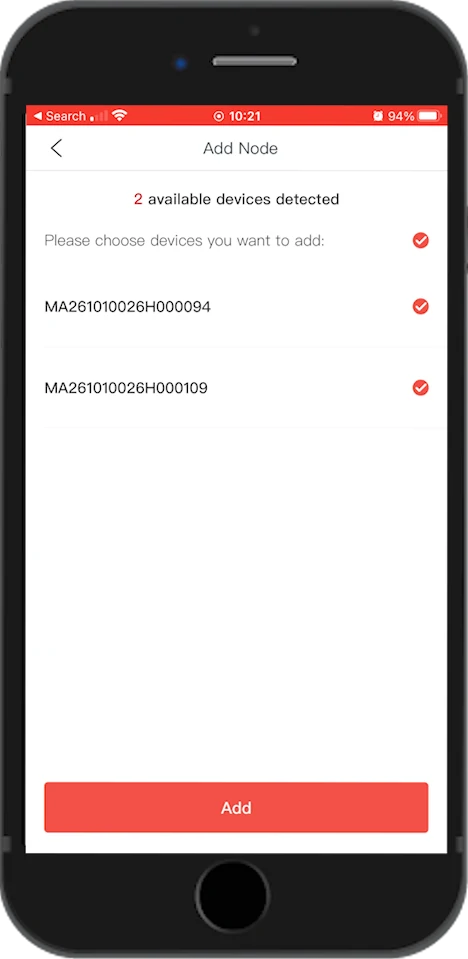

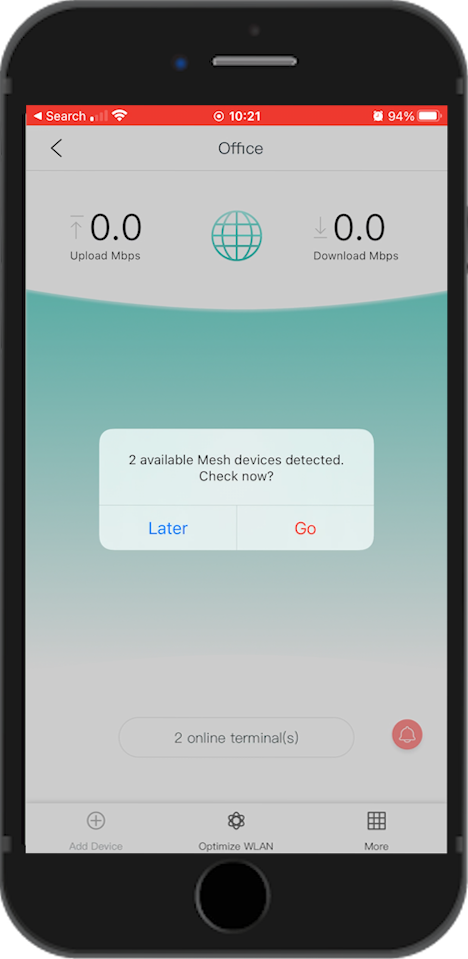

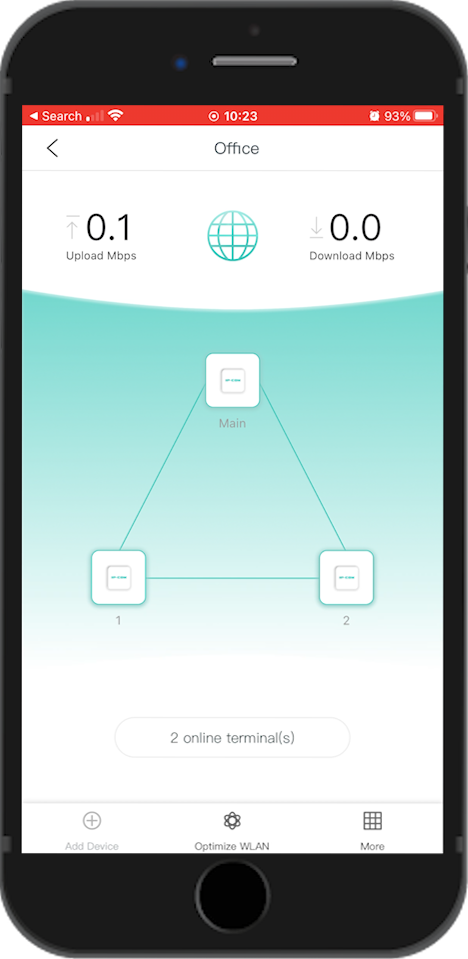

Urządzenie zostało dodane, a system wykrył, że do tego punktu dostępowego są podłączone 2 inne. Pyta nas czy chcemy je również dodać.

Wybieramy, które dodać i zatwierdzamy.

Po chwili urządzenia się zsynchronizują z systemem, podczas testów zauważyłem, że w tym samy czasie na ekranie komputera projekt również bardzo szybko się aktualizuje, nie ma dużych opóźnień. Aby się nie pogubić polecam nadać nazwy poszczególnym urządzeniom, np. Kuchnia/salon. Ułatwi nam to ewentualne rozwiązanie problemu u klienta przez telefon, bez konieczności wyjazdu w teren.

Speed test

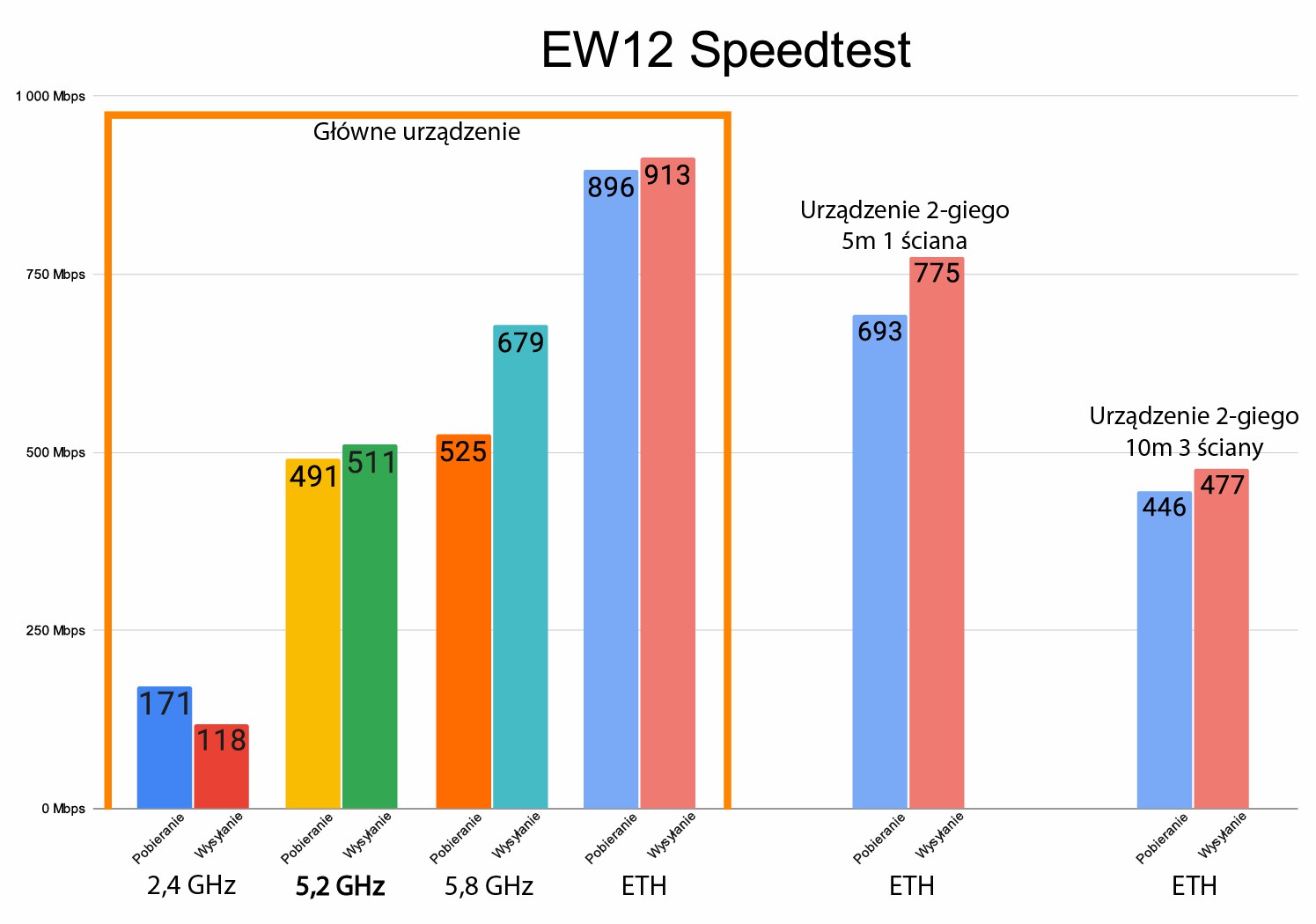

Przedstawiam wam wykres z wynikami. Pomiary zostały wykonane przy wykorzystaniu programu Iperf3 każdy z testów trwał 1 minutę, a jego uśredniony wynik został umieszczony na wykresie. Pobieranie i wysyłanie było testowane osobno, na głównym urządzeniu dokonałem pomiarów wszystkich częstotliwości pracy sieci WiFi oraz kabla ETH, na 2 pozostałych dokonałem tylko pomiaru prędkości poprzez kabel ethernet. Prędkości na urządzeniach drugiego rzędu zawsze będą limitowane do prędkości połączenia (linku) między nimi a głównym urządzeniem, jest to tzw wąskie gardło. Pierwsze EW12 było umieszczone za 1 ścianą działową około 5m w linii prostej, a drugie przez 3 ściany działowe około 10 m w linii prostej od głównego urządzenia.

Wnętrze

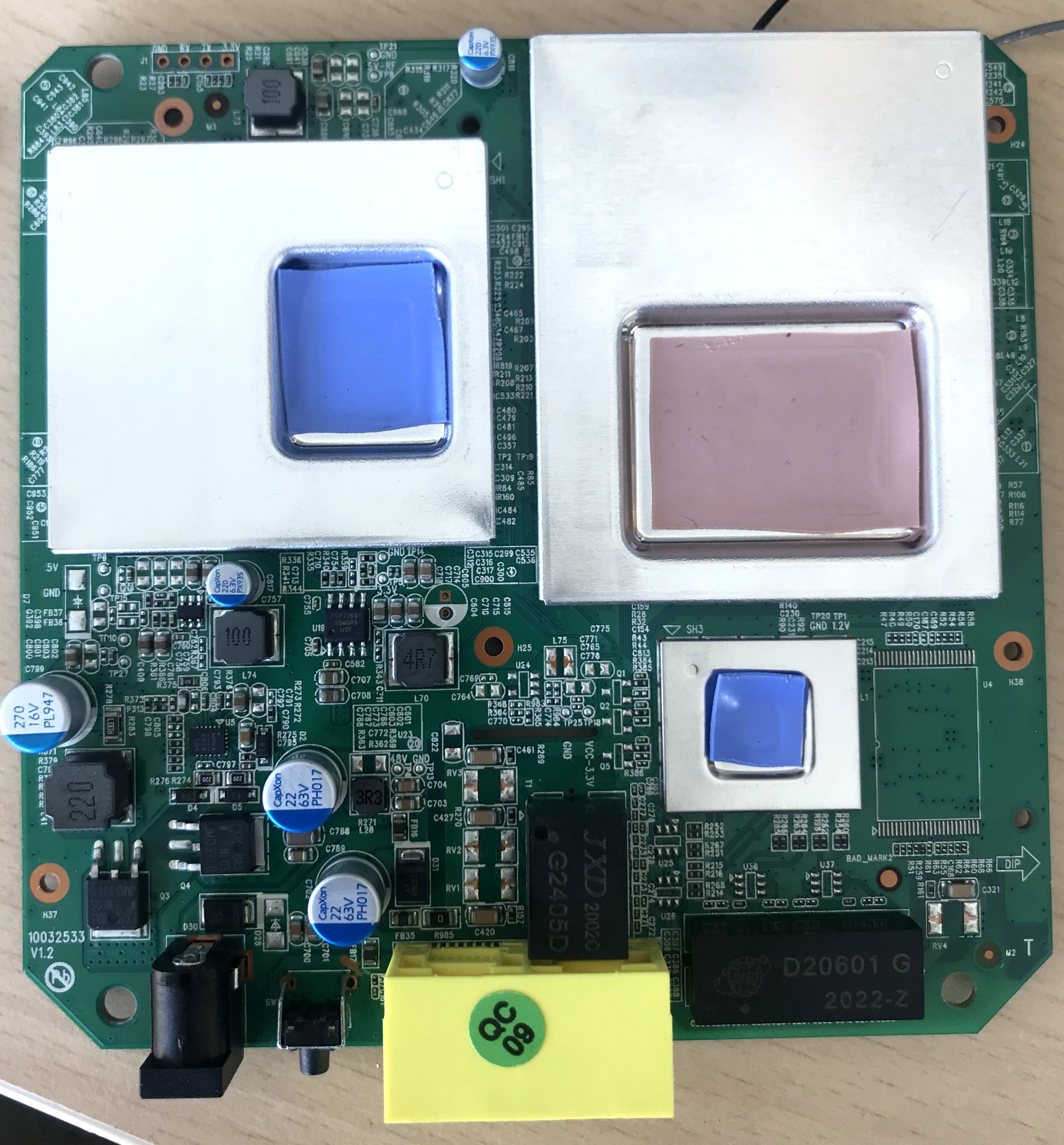

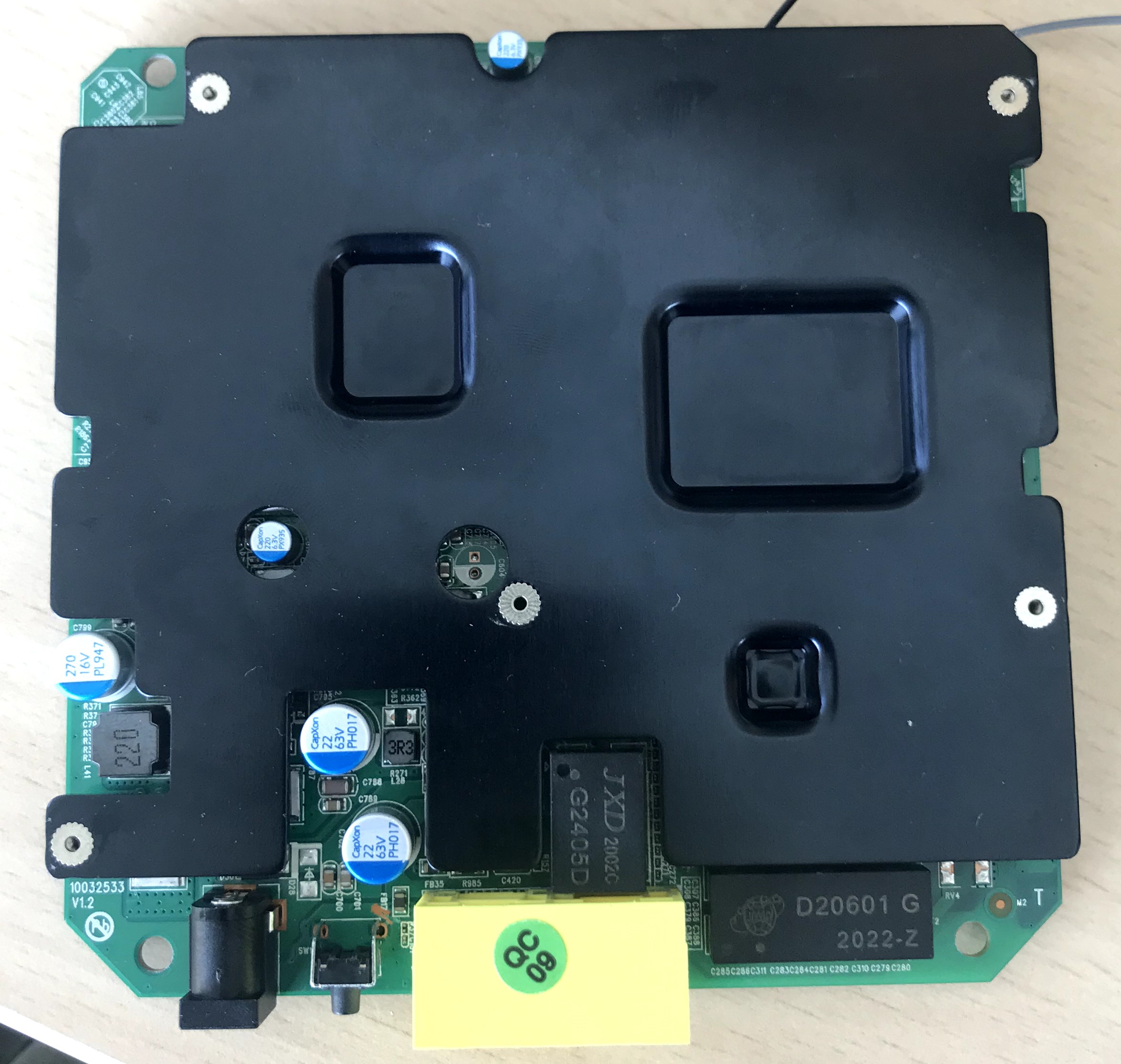

Ciekawiło mnie dlaczego to urządzenie jest takie ciężkie. Rozebrałem je więc, a moim oczom ukazały się 2 potężne radiatory, po jednym z każdej strony, pokrywające całą powierzchnię płyty i 5 anten Wi-Fi podpinanych na złącza U.FL. Po zdemontowaniu radiatorów zobaczyłem kolejne, prawdopodobnie każdy z mocniej grzejących się chipów ma swój własny niezależny radiator, a na nich termopady łączące z większym radiatorem.

Podsumowanie

Podsumowując IP-COM EW12 to urządzenie o minimalistycznym, prostym wyglądzie, które z powodzeniem może zostać wykorzystane w wielkopowierzchniowych domach, hotelach i wielu innych lokalizacjach, ma bardzo szerokie spektrum zastosowania. Dodatkowo jest łatwy w konfiguracji i obsłudze. A do tego w przystępnej cenie.

×
