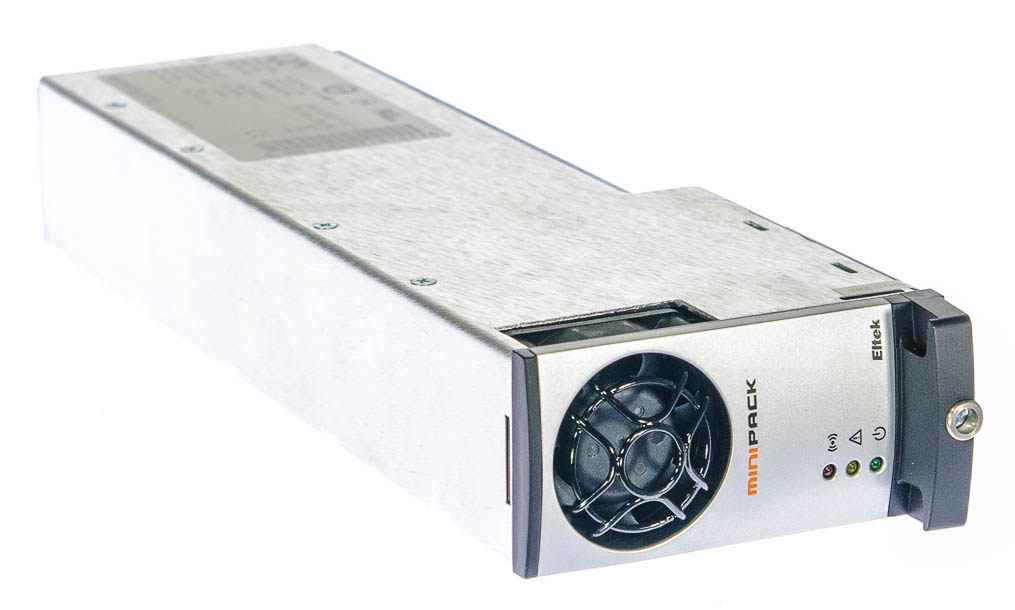

ELTEK Minipack Rectifier 48VDC 800W WIR
Kod produktu: ELTEK-241117.130
Producent: Eltek

Dodatkowy moduł mocy (800W) do siłowni Minipack.

Dodatkowy przetwornik (moduł mocy) do siłowni serii Minipack o wydajności 800 W. Urządzenie jest dobrym rozwiązaniem dla szerokiego zakresu wielkości systemów. Dzięki cyfrowej komunikacji z kontrolerem Smartpack przez szynę CAN uproszczone zostało projektowanie systemu, zwiększono także jego elastyczność. Zastosowanie produktu to między innymi: telefonia bezprzewodowa, światłowodowa i stacjonarna; systemy dostępowe i szerokopasmowe.

System zasilania Minipack pozwala na zamontowanie nawet 6 prostowników w jednej obudowie 2U 19" zawierającej kontroler i dystrybucję.

Najważniejsze cechy:

  • wysoka wydajność przy jednoczesnym małym wykorzystaniu przestrzeni;
  • cyfrowa kontrola;
  • chłodzenie;
  • unikalne podłączenie typu "plug-and-play";
  • globalne aprobaty: CE i UL.

Specyfikacja:

Prostownik Minipack 48/800
Dane wejściowe
Zakres napięć 85 - 300 V AC (nominalne 150 - 276 V AC)
Częstotliwość 44 - 66 Hz
Maksymalny prąd 7,5 A rms maks. przy 100 V AC i obciążeniu 640 W
Współczynnik mocy 0,98 przy obciążeniu 30% lub większym
THD < 2,5% przy nominalnym napięciu i pełnym obciążeniu
Zabezpieczenia

Chwilowe zabezpieczenie

Bezpiecznik na obu liniach

Dane wyjściowe
Napięcie

Nominalne: 53,5 V DC

Zakres regulacji/doładowania: 48 - 57,6 V DC

Zakres testu Standby: 43,5 - 48 V DC

Moc 800 W przy nominalnym napięciu wejściowym / 640 W przy 100 V AC
Maksymalny prąd 16,7 Amps przy 48 V DC i nominalnym napięciu wejściowym
Podział prądu ±5% maksymalnego przy obciążeniu 10% - 100%
Statyczna regulacja napięcia ±1% od 5% do 100% obciążenia
Dynamiczna regulacja napięcia ±5,0% dla zmian obciążenia 25 - 100% lub 100 - 25%, czas regulacji < 10ms
Czas podtrzymywania > 20 ms; napięcie > 43,5 V DC przy obciążeniu 80%
Zakłócenia i hałas

< 100 mV ptp, 20 MHz szerokość pasma

<2 mV rms psofometryczne

Zabezpieczenia

Wyłączenie przy przeciążeniu

dioda blokująca

zabezpieczenie przeciwzwarciowe

zabezpieczenie od wysokiej temperatury

Pozostałe
Sprawność 91% przy obciążeniu 60 - 100%
Izolacja

3,0 kV AC - wejście i wyjście

1,5 kV AC - wejście i ziemia

0,5 kV DC - wyjście i ziemia

Alarmy

Wyłączenie przy niskim stanie zasilania (< 85 V AC)

wyłączenie przy wysokiej temperaturze

uszkodzenie prostownika

wyłączenie przy przepięciu na wyjściu

niskie napięcie wyjścia

błąd szyny CAN

Ostrzeżenia

Prostownik w ograniczeniu mocy

limit prądu baterii aktywny

zbyt wysokie napięcie wyjścia

miganie przy wyłączeniu nadnapięciowym

brak komunikacji z CAN

Oznaczenia diod LED

Zielona dioda LED: brak problemów

żółta dioda LED: ostrzeżenie prostownika

czerwona dioda LED: błąd prostownika

Temperatura pracy

od -40 do 75 st. C

Redukcja mocy powyżej 55 st. C liniowe do 450 W przy 65 st. C

Temperatura przechowywania od -40 do 80 st. C
Chłodzenie 1 wentylator (przepływ powietrza od przodu do tyłu)
Szybkość wentylatora Regulowana w funkcji temperatury i prądu
MTBF > 400000 godzin Telcordia RS-332 wydanie I, metoda III (a) (T ambient: 25 st. C)
Poziom głośności < 50 dBA przy nominalnym napięciu wejściowym i pełnym obciążeniu, T ambient < 30 st. C
Dopuszczalna wilgotność

Pracy: 5% - 95% RH niekondensująca

przechowywanie: 0% - 99% RH niekondensująca

Wymiary 42,5x88,9x250 mm
Waga 1,08 kg
Standardy wykonania
Bezpieczeństwo elektryczne

IEC 60950-1

UL 60950-1

CSA 22,2

EMC

ETSI EN 300 386 V.1.3.2

EN 61000-6-1

EN 61000-6-2

EN 61000-6-3

EN 61000-6-4

Harmoniczne EN 61000-3-2
Środowiskowe

ETSI EN 300 019-2 (-1, -2, -3)

ETSI EN 300 132-2

Zgodność z RoHS



Pliki załączone do produktu
Datasheet Minipack 48-800 WIR.pdf (Rozmiar: 0,54 MB) pobierz
